Codeur Absolu multitour - Sendix M3683

Energy Harvesting Technology : Codeur multitours électronique.

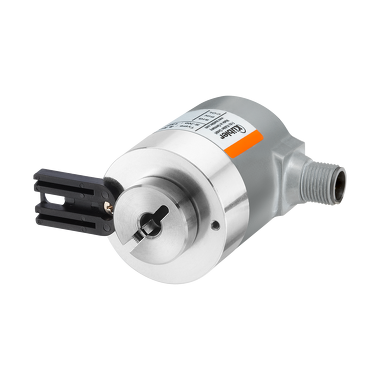

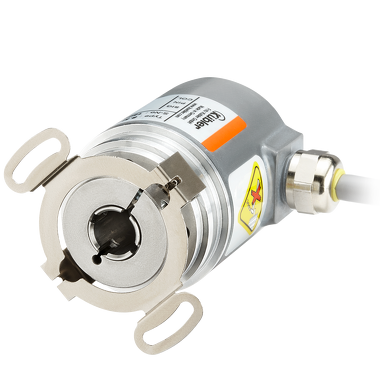

Les codeurs absolus multitours Sendix M3663 / M3683 avec interface SSI et technologie de capteurs magnétiques sont basés sur la technologie Energy Harvesting et sont équipés sans réducteur et sans batterie. Cela les rend particulièrement robustes, durables et rentables. Grâce au degré de protection élevé IP67, les codeurs assurent un fonctionnement fiable dans les environnements les plus difficiles. La construction compacte de 36 mm seulement permet un montage facile dans des espaces d'installation étroits.

Mécaniquement

• Dimension : Ø 36 mm
• Type d'arbre :
  • 6 mm axe creux, borgne
  • 8 mm axe creux, borgne
  • 10 mm axe creux, borgne
  • 1/4 " axe creux, borgne
• Type de bride :
  • élément élastique, long
  • Stator anti-rotation
  • Ø 36.00 mm
• Température de fonctionnement : -40 °C ... +85 °C
• Indice de protection : IP65, IP67
• Raccordements :
  • Câble axial
  • Câble radial
  • Connecteur M12 axial
  • Connecteur M12 radial
• Vitesse de rotation max. : 6.000 min-1
• Poids : 210 g

Électrique

• Balayage : magnétique
• Résolution max. : 14 Bit Monotour, 24 Bit Multitours
• Tension d'alimentation : 10...30 V DC
• Interfaces :
  • SSI, binär
  • SSI, gray

Fiche technique

Sendix M3663 / M3683 PDF ? 645,7 KB | 09.2025

• DE
• EN
• FR

Instructions d'utilisation

Instructions d'utilisation des codeurs avec ATEX 2/22

Multilingue :

• Allemand, Anglais, Français, Italien, Espagnol PDF ? 3,6 MB | 09.2025

Instructions d'utilisation des codeurs

Multilingue :

• Allemand, Anglais, Français PDF ? 2,9 MB | 09.2025

Paramètres de sécurité

Sendix M3683 MTTFd

Multilingue :

• Allemand, Anglais PDF ? 185,7 KB | 09.2025

Sistema-Bibliothèque

Multilingue :

• Allemand, Anglais, Français ZIP ? 6,3 MB | 09.2025

Certificat de conformité

Sendix M3663 / M3663R / M3683 / M5863 CE PDF ? 68,6 KB | 09.2025

• DE
• EN

CAD mécanique / STEP

Sendix M368x ZIP ? 19,3 MB | 09.2025

CAD électronique / ePlan

Sendix M3663 / M3683 ZIP ? 4,8 MB | 09.2025

Certificats Produits

UL CoC USA/ Canada - Encodeurs rotatifs PDF ? 503,1 KB | 09.2025

• EN

Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h) PDF ? 39,6 KB | 09.2025

• DE
• EN

Robustesse maximale

Montage robuste des roulements dans design Safety-Lockplus™ pour une résistance particulièrement élevée.

Roulement très grand.

Joint d'arbre protégé mécaniquement.

Indice de protection élevé IP66, IP67 et IP69k dans un seul appareil.

Importante plage de température de -40°C à +85°C.

Grâce à la technologie Energy Harvesting, sans engrenage et sans batterie.

Axé sur l'application

Déviation de la mesure angulaire ±0,5°.

Précision de répétition ±0,2°.

Cycles de réglage courts, fréquence de cadence avec SSI jusqu'à 2 MHz.

Résolution maxi 38 bits (14 bits ST + 24 bits MT).
