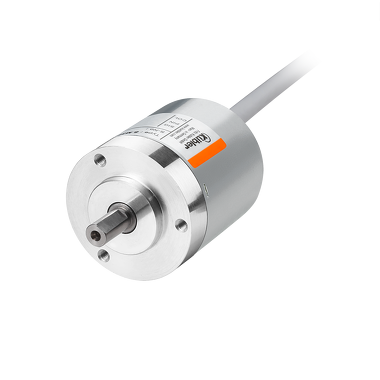

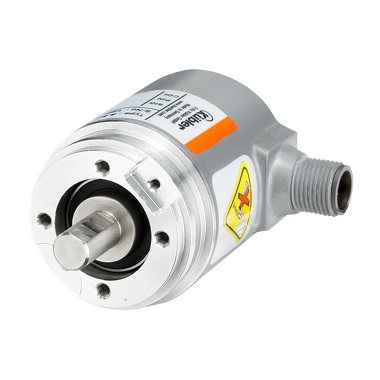

Codeur Absolu multitour - Sendix M3663

Energy Harvesting Technology : Codeur multitours électronique.

Les codeurs absolus multitours Sendix M3663 / M3683 avec interface SSI et technologie de capteurs magnétiques sont basés sur la technologie Energy Harvesting et sont équipés sans réducteur et sans batterie. Cela les rend particulièrement robustes, durables et rentables. Grâce au degré de protection élevé IP67, les codeurs assurent un fonctionnement fiable dans les environnements les plus difficiles. La construction compacte de 36 mm seulement permet un montage facile dans des espaces d'installation étroits.

Mécaniquement

Dimension
Ø 36 mm

Type d'arbre
6 mm arbre, avec méplat
8 mm arbre, avec méplat
10 mm arbre, avec méplat
1/4 " arbre, avec méplat

Type de bride
Bride synchro / servo
Bride de serrage
Ø 36.00 mm

Température de fonctionnement
-40 °C ... +85 °C

Indice de protection
IP65IP67

Raccordements
Câble axial
Câble radial
Connecteur M12 axial
Connecteur M12 radial

Vitesse de rotation max.
6.000 min-1

Poids
210 g

Électrique

Balayage
Magnétique

Résolution max.
14 Bit Monotour
24 Bit Multitours

Tension d'alimentation
10...30 V DC

Interfaces
SSI, binär
SSI, gray

Fiche technique

Sendix M3663 / M3683
PDF - 645,7 KB | 09.2025
DE | EN | FR

Instructions d'utilisation

Instructions d'utilisation des codeurs avec ATEX 2/22
Multilingue : Allemand, Anglais, Français, Italien, Espagnol
PDF - 3,6 MB | 09.2025

Instructions d'utilisation des codeurs
Multilingue : Allemand, Anglais, Français
PDF - 2,9 MB | 09.2025

Paramètres de sécurité

Sendix M3663 MTTFd
Multilingue : Allemand, Anglais
PDF - 157,1 KB | 09.2025

Sistema-Bibliothèque
Multilingue : Allemand, Anglais, Français
ZIP - 6,3 MB | 09.2025

Certificat de conformité

Sendix M3663 / M3663R / M3683 / M5863 CE
PDF - 68,6 KB | 09.2025
DE | EN

CAD mécanique / STEP

Sendix M366X
ZIP - 6,7 MB | 09.2025

CAD électronique / ePlan

Sendix M3663 / M3683
ZIP - 4,8 MB | 09.2025

Certificats Produits

UL CoC USA/Canada - Encodeurs rotatifs
PDF - 503,1 KB | 09.2025
EN

Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF - 39,6 KB | 09.2025
DE | EN

Robustesse maximale

Montage robuste des roulements dans design Safety-Lockplus™ pour une résistance particulièrement élevée.
Roulement très grand.
Joint d'arbre protégé mécaniquement.
Indice de protection élevé IP66, IP67 et IP69k dans un seul appareil.
Importante plage de température de -40°C à +85°C.
Grâce à la technologie Energy Harvesting, sans engrenage et sans batterie.

Axé sur l'application

Déviation de la mesure angulaire ±0,5°.
Précision de répétition ±0,2°.
Cycles de réglage courts, fréquence de cadence avec SSI jusqu'à 2 MHz.
Résolution maxi 38 bits (14 bits ST + 24 bits MT).
