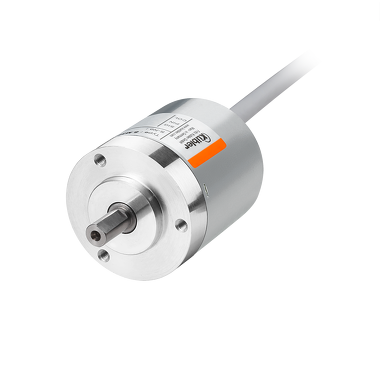

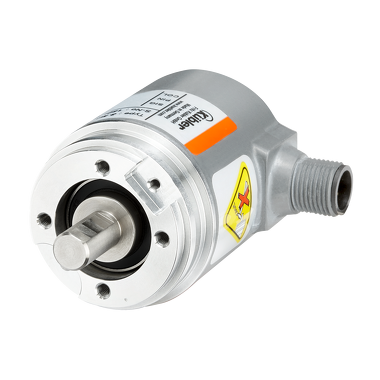

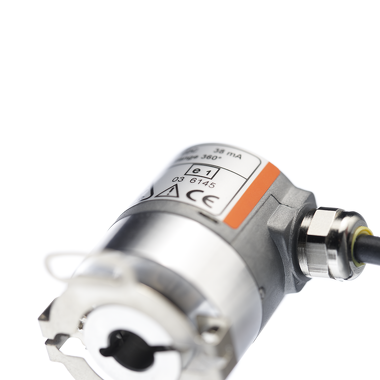

Codeur Absolu multitour - Sendix M3668

Energy Harvesting Technology : Codeur multitours électronique.

Le codeur Sendix M36 muni de la technologie Energy Harvesting est un codeur multitours électronique compact sans engrenage ni batterie.Il séduit par sa robustesse, sa fiabilité et son rapport coût/performances.

Mécaniquement

Dimension
Ø 36 mm

Type d'arbre
6 mm arbre, avec méplat
8 mm arbre, avec méplat
10 mm arbre, avec méplat
1/4 " arbre, avec méplat

Type de bride
Ø 36.00 mm

Température de fonctionnement
-40 °C ... +85 °C

Indice de protection
IP65IP67

Raccordements
Câble axial
Câble radial
Connecteur M12 axial
Connecteur M12 radial

Vitesse de rotation max.
6.000 min-1

Poids
200 g

Électrique

Balayage
magnétique

Résolution max.
14 Bit Monotour
29 Bit Multitours

Tension d'alimentation
10...30 V DC

Interfaces
SAE J1939

Fiche technique
Sendix M3668 / M3688 SAE J1939
PDF - 646,9 KB | 09.2025
DE
EN
FR

Instructions d'utilisation
Instructions d'utilisation des codeurs
Multilingue: Allemand, Anglais, Français
PDF - 2,9 MB | 09.2025

Instructions d'utilisation des codeurs avec ATEX 2/22
Multilingue: Allemand, Anglais, Français, Italien, Espagnol
PDF - 3,6 MB | 09.2025

Manuel
SAE J1939 - Interface
PDF - 3,2 MB | 09.2025
DE
EN
FR

Sendix M36 / M58 - Formulaire de requête pour SAE J1939
Multilingue: Anglais
PDF - 86,1 KB | 09.2025

Paramètres de sécurité
Sendix M3668 MTTFd
Multilingue: Allemand, Anglais
PDF - 215,3 KB | 09.2025

Sistema-Bibliothèque
Multilingue: Allemand, Anglais, Français
ZIP - 6,3 MB | 09.2025

Certificat de conformité
Sendix M3668 / M3668R / M3688 / M5868 CANopen, SAE J1939 CE
PDF - 63,1 KB | 09.2025
DE
EN

Fichier périphérique
Sendix M36xx J1939
ZIP - 13,8 KB | 09.2025

CAD mécanique / STEP
Sendix M366X
ZIP - 6,7 MB | 09.2025

CAD électronique / ePlan
Sendix M3668R SAEJ1939
ZIP - 1,8 MB | 09.2025
Sendix M3668 / M3688 SAEJ1939
ZIP - 4,3 MB | 09.2025

Certificats Produits
UL CoC USA/Canada - Encodeurs rotatifs
PDF - 503,1 KB | 09.2025
EN
E1 - Réception par type
Multilingue: Allemand, Anglais
PDF - 153,6 KB | 09.2025

Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF - 39,6 KB | 09.2025
DE
EN

Fiable et insensible

Structure robuste Safety-LockTM des roulements pour une résistance élevée aux vibrations et aux erreurs d'installation.
Nombre de composants réduit assurant l'insensibilité aux champs magnétiques.
Indice de protection IP67 et large plage de températures, de -40°C ... +85°C.
Sans engrenages et sans batterie grâce à la technologie Energy Harvesting.

Les performances de bus de terrain les plus récentes

Les performances de bus de terrain les plus récentes pour les applications: SAE J1939 avec CAN-Haute vitesse selon ISO 11898.
Fonction Universal Scaling.

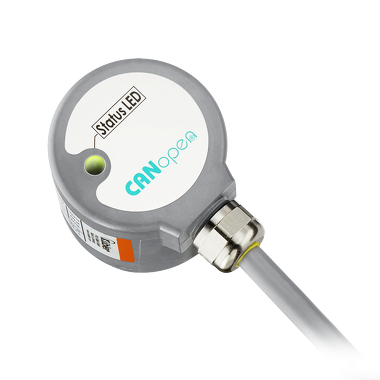

Reconnaissance rapide de l'état de fonctionnement grâce à une LED bicolore.
