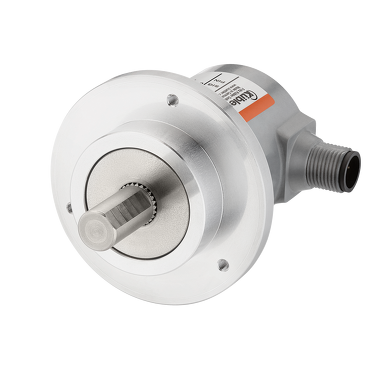

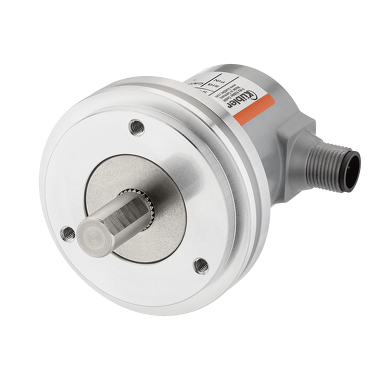

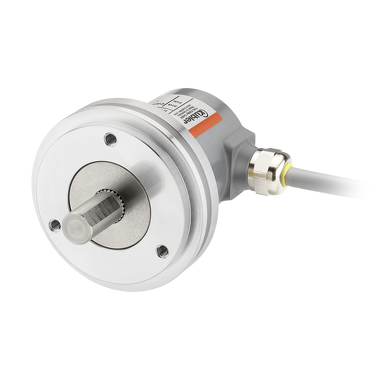

Codeur Absolu multitour - Sendix M5868
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÃœBLER
En savoir plus
Description
Energy Harvesting Technology : Codeur multitours électronique.
Le codeur Sendix M58 muni de la technologie Energy Harvesting est un codeur multitours électronique au format miniature sans engrenage ni batterie - au format standard avec bride de 58 mm. Sa grande robustesse et sa haute résolution font de ce codeur l'appareil idéal pour une utilisation dans des applications exigeantes.
Mécaniquement
Dimension
Ø 58 mm
Type d'arbre
6 mm arbre, avec méplat
10 mm arbre, avec méplat
Type de bride
Bride synchro / servo
Bride de serrage
Ø 58.00 mm
Température de fonctionnement
-40 °C ... +85 °C
Indice de protection
IP65
Raccordements
Câble radial
Connecteur M12 radial
Vitesse de rotation max.
4.000 min-1
Poids
280 g
Électrique
Balayage
magnétique
Résolution max.
14 Bit Monotour
29 Bit Multitours
Tension d'alimentation
10...30 V DC
Interfaces
CANopen
Fiche technique
Sendix M5868 CANopen
PDF ? 988,6 KB | 09.2025
DE
EN
FR
Instructions d'utilisation
Instructions d'utilisation des codeurs
Multilingue:
Allemand, Anglais, Français
PDF ? 2,9 MB | 09.2025
Instructions d'utilisation des codeurs avec ATEX 2/22
Multilingue:
Allemand, Anglais, Français, Italien, Espagnol
PDF ? 3,6 MB | 09.2025
Manuel
Capteurs rotatifs avec interface CANopen
PDF ? 7,4 MB | 09.2025
DE
EN
Paramètres de sécurité
Sendix M5868 MTTFd
Multilingue:
Allemand, Anglais
PDF ? 185,6 KB | 09.2025
Certificat de conformité
Sendix M3668 / M3668R / M3688 / M5868 CANopen, SAE J1939 CE
PDF ? 63,1 KB | 09.2025
DE
EN
Fichier périphérique
Sendix M58x8 MT CANopen
ZIP ? 678,9 KB | 09.2025
CAD mécanique / STEP
Sendix M5868
ZIP ? 294,4 KB | 09.2025
CAD électronique / ePlan
Sendix M5868
ZIP ? 1,0 MB | 09.2025
Certificats Produits
UL CoC USA/ Canada - Encodeurs rotatifs
PDF ? 503,1 KB | 09.2025
EN
E1 - Réception par type
Multilingue:
Allemand, Anglais
PDF ? 153,6 KB | 09.2025
Une robustesse maximale
Structure robuste Safety-LockplusTM des roulements pour plus une résistance.
Très grands roulements.
Protection mécanique du joint de l'arbre.
Large plage de températures, de -40°C ... +85°C.
Sans engrenages et sans batterie grâce à la technologie Energy Harvesting.
Les performances de bus de terrain les plus récentes
Services LSS pour la configuration de l'adresse de noeud et de la vitesse de transmission.
Mappage PDO variable dans la mémoire.
Fonction Universal Scaling.
Configuration management (bootloader).
Le codeur Sendix M58 muni de la technologie Energy Harvesting est un codeur multitours électronique au format miniature sans engrenage ni batterie - au format standard avec bride de 58 mm. Sa grande robustesse et sa haute résolution font de ce codeur l'appareil idéal pour une utilisation dans des applications exigeantes.
Mécaniquement
Dimension
Ø 58 mm
Type d'arbre
6 mm arbre, avec méplat
10 mm arbre, avec méplat
Type de bride
Bride synchro / servo
Bride de serrage
Ø 58.00 mm
Température de fonctionnement
-40 °C ... +85 °C
Indice de protection
IP65
Raccordements
Câble radial
Connecteur M12 radial
Vitesse de rotation max.
4.000 min-1
Poids
280 g
Électrique
Balayage
magnétique
Résolution max.
14 Bit Monotour
29 Bit Multitours
Tension d'alimentation
10...30 V DC
Interfaces
CANopen
Fiche technique
Sendix M5868 CANopen
PDF ? 988,6 KB | 09.2025
DE
EN
FR
Instructions d'utilisation
Instructions d'utilisation des codeurs
Multilingue:
Allemand, Anglais, Français
PDF ? 2,9 MB | 09.2025
Instructions d'utilisation des codeurs avec ATEX 2/22
Multilingue:
Allemand, Anglais, Français, Italien, Espagnol
PDF ? 3,6 MB | 09.2025
Manuel
Capteurs rotatifs avec interface CANopen
PDF ? 7,4 MB | 09.2025
DE
EN
Paramètres de sécurité
Sendix M5868 MTTFd
Multilingue:
Allemand, Anglais
PDF ? 185,6 KB | 09.2025
Certificat de conformité
Sendix M3668 / M3668R / M3688 / M5868 CANopen, SAE J1939 CE
PDF ? 63,1 KB | 09.2025
DE
EN
Fichier périphérique
Sendix M58x8 MT CANopen
ZIP ? 678,9 KB | 09.2025
CAD mécanique / STEP
Sendix M5868
ZIP ? 294,4 KB | 09.2025
CAD électronique / ePlan
Sendix M5868
ZIP ? 1,0 MB | 09.2025
Certificats Produits
UL CoC USA/ Canada - Encodeurs rotatifs
PDF ? 503,1 KB | 09.2025
EN
E1 - Réception par type
Multilingue:
Allemand, Anglais
PDF ? 153,6 KB | 09.2025
Une robustesse maximale
Structure robuste Safety-LockplusTM des roulements pour plus une résistance.
Très grands roulements.
Protection mécanique du joint de l'arbre.
Large plage de températures, de -40°C ... +85°C.
Sans engrenages et sans batterie grâce à la technologie Energy Harvesting.
Les performances de bus de terrain les plus récentes
Services LSS pour la configuration de l'adresse de noeud et de la vitesse de transmission.
Mappage PDO variable dans la mémoire.
Fonction Universal Scaling.
Configuration management (bootloader).
