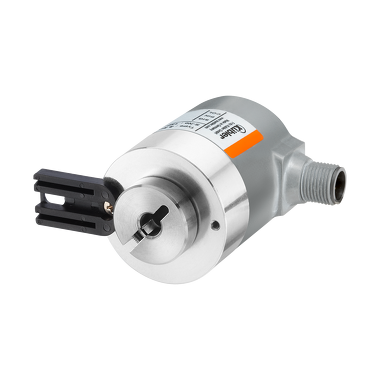

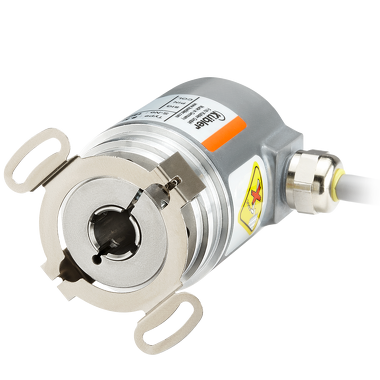

Codeur Absolu multitour - Sendix M3681

Energy Harvesting Technology : Codeur multitours électronique.

Les codeurs absolus multitours Sendix M3661 / M3681 avec sortie analogique et technologie de capteurs magnétiques sont basés sur la technologie Energy Harvesting et sont équipés sans réducteur ni batterie. Cela les rend particulièrement robustes, durables et rentables. Grâce au degré de protection élevé IP67, les codeurs assurent un fonctionnement fiable dans les environnements les plus difficiles. La construction compacte de 36 mm seulement permet un montage facile dans des espaces d'installation étroits.

Mécaniquement

Dimension
Ø 36 mm

Type d'arbre
6 mm axe creux, borgne
8 mm axe creux, borgne
10 mm axe creux, borgne
1/4 " axe creux, borgne

Type de bride
élément élastique, long
Stator anti-rotation
Ø 36.00 mm

Température de fonctionnement
-40 °C ... +85 °C

Indice de protection
IP65IP67

Raccordements
Câble axial
Câble radial
Connecteur M12 axial
Connecteur M12 radial

Vitesse de rotation max.
6.000 min-1

Poids
210 g

Électrique

Balayage
magnétique

Résolution max.
16 Bit Multitours

Tension d'alimentation
10...30 V DC
15...30 V DC

Interfaces
Analog 0...5 V
Analog 0...10 V
Analogique 4...20 mA

Fiche technique
Sendix M3661 / M3681
PDF - 650,3 KB | 09.2025
DE, EN, FR

Instructions d'utilisation
Instructions d'utilisation des codeurs avec ATEX 2/22
Multilingue: Allemand, Anglais, Français, Italien, Espagnol
PDF - 3,6 MB | 09.2025
Instructions d'utilisation des codeurs
Multilingue: Allemand, Anglais, Français
PDF - 2,9 MB | 09.2025

Manuel
Codeurs avec interface analogique
PDF - 946,1 KB | 09.2025
DE, EN

Paramètres de sécurité
Sendix M3681 MTTFd
Multilingue: Allemand, Anglais
PDF - 215,3 KB | 09.2025
Sistema-Bibliothèque
Multilingue: Allemand, Anglais, Français
ZIP - 6,3 MB | 09.2025

Certificat de conformité
Sendix M3661 / M3661R / M3681 / M5861 CE
PDF - 68,5 KB | 09.2025
DE, EN

CAD mécanique / STEP
Sendix M368x
ZIP - 19,3 MB | 09.2025

CAD électronique / ePlan
Sendix M3661 / M3681
ZIP - 8,8 MB | 09.2025

Certificats Produits
UL CoC USA/ Canada - Encodeurs rotatifs
PDF - 503,1 KB | 09.2025
EN
E1 - Réception par type
Multilingue: Allemand, Anglais
PDF - 153,6 KB | 09.2025
Essai au brouillard salin avec codeur rotatif (IEC 68-2-11/672h)
PDF - 39,6 KB | 09.2025

Fiable et insensible

Montage des roulements dans un design Safety-Lock™ pour une résistance contre les vibrations et les erreurs d'installation. Le nombre réduit de composants assure l'insensibilité. Indice de protection IP67 et large plage de température de -40°C à +85°C. Grâce à la technologie Energy Harvesting, sans engrenage et sans batterie.

Axé sur l'application

Sortie de courant 4 ... 20 mA.
Sortie de tension 0 ... 10 V ou 0 ... 5 V
Plage de mesure échelonnable.
Fonction d'interrupteur de fin de course.
