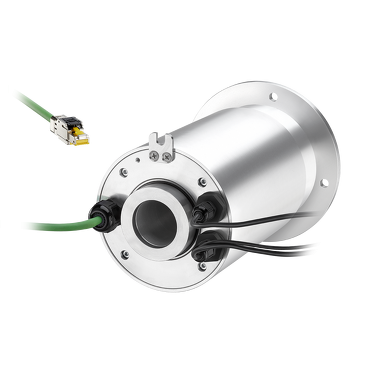

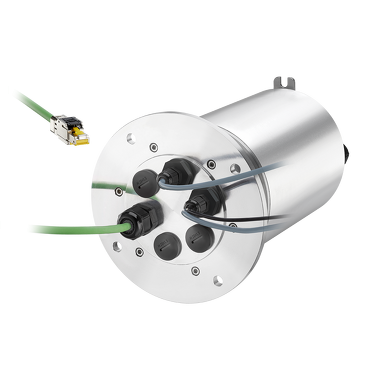

Collecteur tournant - Industrial Line

Le multitâche - La solution de collecteur tournant sur mesure pour votre application.

En général, on utilise des bagues collectrices pour transmettre des courants électriques, des signaux ou des données, ainsi que des systèmes pneumatiques et hydrauliques, d'une plateforme fixe à une plateforme tournante. La transmission entre les unités stator et rotor s'effectue de manière extrêmement fiable par le biais de contacts glissants. Les bagues collectrices de notre Industrial Line sont des bagues collectrices modulaires robustes. Elles sont conçues pour la transmission de charges jusqu'à 80A et la transmission de données jusqu'à 1GBit/s. Une technologie de contact innovante garantit une longue durée d'utilisation sans entretien. Les connecteurs pour le signal/les données et la charge permettent une installation rapide et simple. Ils peuvent être équipés au choix d'encodeurs rotatifs.

Mécaniquement

Dimension
Bis 250 mm

Type de montage
Bride
50 mm Axe creux, traversant

Raccordements
Câble
Connecteurs

Implémentation média
Transmissions pneumatiques
Hydraulique

Température de fonctionnement
-35 °C ... +85 °C

Indice de protection
IP64

Vitesse de rotation
150 min-1

Électrique

Transmission du courant de charge
80 A, 800 V AC/DC

Transmission
Bus de terrain
Ethernet industriel

Fiche technique
Industrial-Line (SR130, SR160, SR200)
PDF ? 289,3 KB | 09.2025
DE
EN
FR

Brochures
Collecteurs tournants - Industrial-Line
PDF ? 3,2 MB | 09.2025
DE
EN
US
Robustes

Fiables dans des environnements difficiles.
Boîtier métallique robuste.
Haut degré de protection possible jusqu'à IP67.

Flexibles

Construction modulaire - produit personnalisé.
Transmission de données Ethernet, de signaux, de charges, de fluides pneumatique et hydraulique.
Montage ou démontage de l'encodeur.

Fiables

Connecteurs enfichables - prévention des erreurs.
Technologie de contact innovante, durable et nécessitant peu de maintenance.
Vitesse de transmission jusqu'à 1 Gbit/s.

Domaines d'utilisation des collecteurs tournants
Automatisation industrielle, installations d'embouteillage, étiqueteuses, machines d'usure, tables tournantes ...
