Combiné 4F

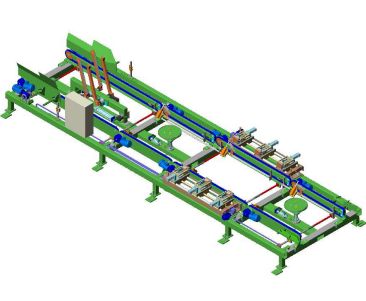

Train de chaînes de conditionnement sur lequel sont intégrés :
- Un quart de tour
- Un train de marquage
- Un retourneur
- Un quart de tour
Caractéristiques

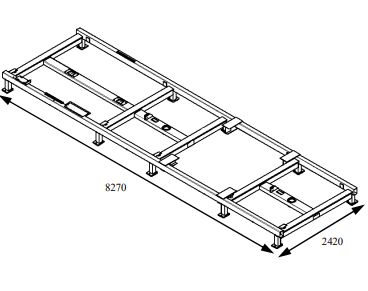

Dimensions :
- Longueur : 8270 mm
- Largeur : 2420 mm
- Poids : 2400 Kg
Technique :
- Puissance électrique : 4,4 KW
- Consommation d'air : 5,9 m³/h
- Liaison à chaînes au pas de 25,4
Capacités
Dimensions palettes :
- Longueur maxi : 1400 mm, mini : 700 mm
- Largeur maxi : 1300 mm, mini : 600 mm
- Hauteur maxi : 165 mm, mini : 80 mm
Équipements :
- 2 bras motorisés de convoyage
Un quart de tour :
- Montée et rotation assurées par vérins pneumatiques
Un train de marquage :
- Avec motoréducteur d'entraînement
- 2 ensembles pneumatiques support de marque au gaz
- 6 marques pour empreinte à dés avec pivot pour récupérer d'éventuels défauts d'alignement des dés
- Marquage au gaz ou électrique
Un retourneur papillon :
- Avec système de rotation réalisé grâce à une double paire de bras
- Entraînement par vérins pneumatiques
Réglage :
- Motorisé de la largeur des bras d'amenage
- Manuel des butées d'arrêt du quart de tour et du marquage
- Manuel des marques pour leur hauteur et entraxe
Options :
- Réglage motorisé du train de marquage
- Marquage électrique
