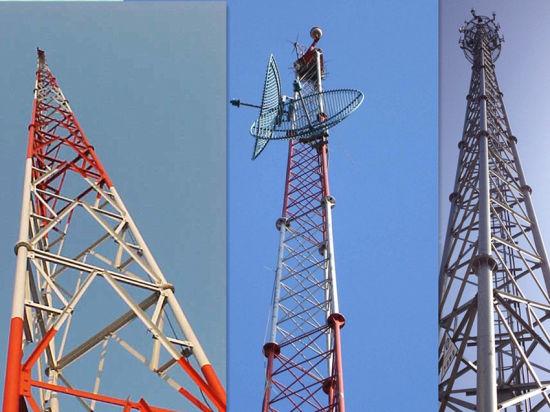

Communication angle tour en acier

1.Structure forte, haute performance de sécurité.
2. Hauteur de haute conception, forte capacité de charge, et une forte résistance au vent.
3. À bas prix, court cycle de traitement, transport commode et l'installation.

NO.:
Tour communication
Matériel
Angle de l'acier
Couleur
selon l'exigence
Norme
Norme
Premier, les avantages et les inconvénients de la tour en acier d'angle

The quadrangular angle steel tower is the most commonly used communication tower structure in China. Ses avantages sont la structure de connexion simple, le traitement et l'installation pratique, facile à contrôler la qualité, et une apparence solide et épais. En raison du rayon de rotation plus faible de l'angle de l'acier, afin de contrôler le rapport d'élancement des éléments de tige, et de réduire la longueur libre des composants, une tige de sous-bande divisionnaire est mis en place et plusieurs tiges auxiliaires sont ajoutés, augmentant ainsi la quantité d'acier utilisée. en outre, le coefficient d'angle de la cornière est plus grande, et l'élément auxiliaire sans la force augmente la surface exposée au vent de la tour, résultant en un moment de flexion du vent beaucoup plus grande que la tour tubulaire en acier, et la quantité d'acier utilisée et le coût de la construction de base sont également relativement importante.

Seconde, la tour d'angle sélection de façade

La tour d'angle de communication est une structure en porte à faux, et la sélection rationnelle de la façade du corps de la tour est parabolique. Il est généralement plus économique lorsque le rapport de l'ouverture de fond (largeur latérale) à la hauteur est de 1/5 À 1/6. Lorsque la tour d'angle de communication 50 À 60 mètres de hauteur a une largeur latérale inférieure de 8 À 10 mètres, le coût global de la construction est relativement faible. Si l'espace au bas de la tour est réduite en raison des contraintes du site, le matériau de la sangle est raccourcie et le poids est réduit, mais le coût de base est augmentée. Le coût global peut augmenter. Donc, dans la détermination de la sélection des façades structurelles, lorsque la hauteur de la tour est déterminé, la travée inférieure de la tour peut être choisie en fonction des conditions géologiques et la taille de la charge de vent. Lorsque la base est faible et la pression du vent est grande, la durée de fond de la tour est grand et peut être réduit. L'investissement global de la Tour.

La largeur de la face supérieure de la tour d'angle quadrangulaire est généralement 600mm, de sorte que la plate-forme pour l'installation de l'antenne de communication ne sera pas déplacé trop. Si l'échelle extérieure est utilisée, le côté supérieur de la tour d'angle ne doit pas être inférieure à 1000 mm.

La forme de la tour d'angle doit également être considéré aussi beau que possible. modélisation parabolique exige que la pente de la tour est réduite progressivement du bas vers le haut. La courbe de la tour entière ne devrait pas avoir un grand changement brusque, et la pente de la barre diagonale est plus raisonnable que 45 '.

Troisième, la tour angle structure de la tour

Les pylônes de la tour en acier d'angle utilisent généralement l'acier d'angle unique, la force supérieure adopte l'acier Q235 dans la petite ville, et la force inférieure peut utiliser l'acier Q345, qui est choisi en fonction de la hauteur de la tour d'angle de la communication et de la taille de la pression du vent. Théoriquement, la longueur de la colonne ratio mince A - 150, le choix réel est préférable de ne pas dépasser 120, parce que le rapport d'élancement de grandes installations, la stabilité de la colonne de compression A est faible, l'augmentation de la contrainte de colonne n'est pas rentable. L'utilisation d'arrangements web sous-division peut réduire le élancement de la colonne.
