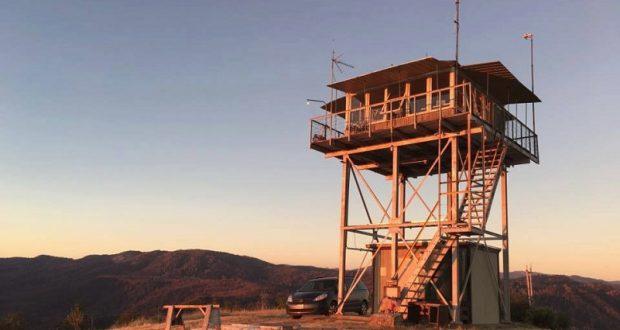

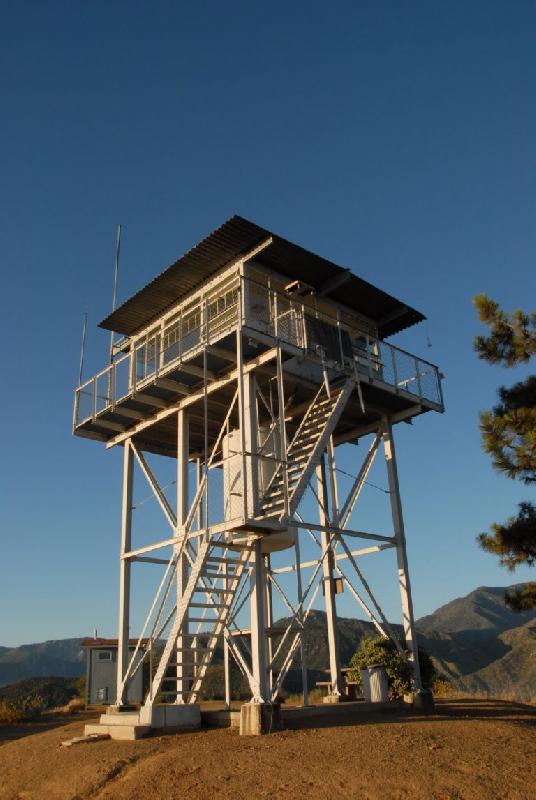

Tour de guet d'incendie

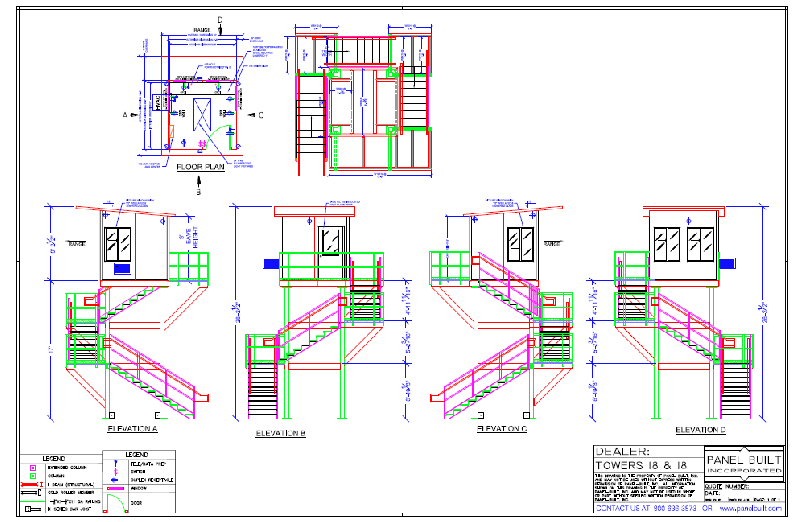

Conception

1. code de conception

Ont été / sont-222-G / F

Structure en acier

2. Grade

Mild Steel

Acier haute résistance

GB / T 700:Q235B, Q235C,Q235D

GB / T1591:Q345B, Q345C,Q3455D

ASTM A36

ASTM A572 GR50

EN10025: S235JR, S235J0, S235J2

EN10025: S355JR, S355J0,S355J2

3. Design Vitesse du vent

Up to 250 km / h

4. Allowable deflection

0.5 ~1.0 degree @ operational speed

5. Tension strength (MPa)

360~ 510

470~ 630

6. Limite d'élasticité (t-16mm) (MPa)

355

235

7. Élongation (%)

20

24

8. Impact strength KV (J)

27(20° C)-Q235B(S235JR)

27(20° C)-Q345B(S355JR)

27(0° C)-Q235C(S235J0)

27(0° C)-Q345C(S355J0)

27(-20° C)-Q235D(S235J2)

27(-20° C)-Q345D(S355J2)

Les boulons & Des noisettes

9. Grade

Grade 4.8, 6.8, 8.8

10. Normes pour les propriétés mécaniques

10.1 Les boulons

ISO 898-1

10.2 Des noisettes

ISO 898-2

10.3 rondelles

ISO 6507-1

11. Normes pour les dimensions

11.1 Les boulons

DIN7990, DIN931, DIN933

11.2 Des noisettes

ISO4032, ISO4034

11.3 rondelles

DIN7989, DIN127B, ISO7091

Soudage

12. Méthode

CO2 Shielded Arc Welding & Soudage à l'arc submergé(VU)

13. Norme

AWS D1.1

Marquage

14. Procédé de marquage des membres

Hydraulique Estampeuses

galvanisation

15. Galvanisation standard des profilés en acier

ISO 1461 ou ASTM A123

16. standard Galvanisation des boulons et des écrous

ISO 1461 ou ASTM A153

Test

17. Test d'usine

Essai de traction,analyse des éléments, Test sharpy(test d'impact), pliage à froid,

Test Preece,Hammer test

Capacité

18. Maximum Production Capacity

50,000 TONNE par an
