Commutateurs - switch - JHA - 8 ports PoE/PoE+ 10/100TX et 2 ports SFP 1000X - JAI-IGS20F08P

8 ports 10/100TX sous PoE/PoE+ et 2 ports 1000X SFP | Unmanaged Industrial PoE Switch JAI-IGS20F08P
Brève description :
10 ports non gérés Industrial PoE Switch, avec 8 ports 10/100Base-T(X) IEEE802.3af/at PoE/PoE+ et 2 emplacements 1000Base-X SFP JHA-IGS20F08P.
Caractéristiques principales :
♦ Support de 8 ports 10/100Base-T(X) PoE/PoE+ et 2 emplacements 1000Base-X SFP.
♦ Compatibilité : IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.3af/at.
♦ Alimentation maximale IEEE802.3af : 15,4W.
♦ Alimentation maximale IEEE802.3at : 30W.
♦ Conception industrielle avec protection ESD 15kV et protection contre les surtensions 8kV.
♦ Puissance redondante DC48-58V avec protection contre la polarité inverse.
♦ Température de fonctionnement : -40 à 85°C.
♦ Boîtier en alliage d'aluminium classé IP40 pour montage sur rail DIN.
Introduction :

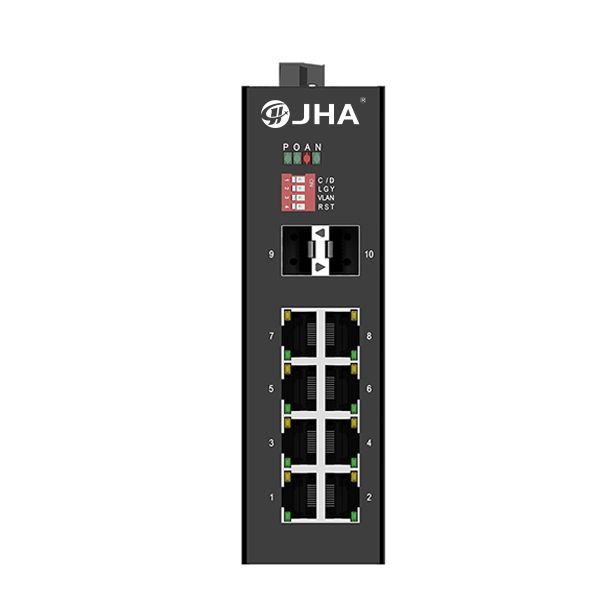

Le JHA-IGS20F08P est un commutateur industriel PoE non géré plug-and-play. Il est équipé de 8 ports Ethernet 10/100Base-T(X) avec fonction Power over Ethernet (PoE) et 2 emplacements 1000Base-X SFP. Classé comme équipement de source d'alimentation (PSE), ce commutateur centralise l'alimentation, fournissant jusqu'à 30W par port, réduisant ainsi les efforts nécessaires pour l'installation électrique. Il est compatible avec les appareils standard IEEE802.3af/at (PD), éliminant le besoin de câblage supplémentaire.
Le JAI-IGS20F08P est conforme aux normes CE, FCC, RoHS, et adopte une conception industrielle standard avec protection IP40. Il dispose d'un boîtier robuste en métal et d'une entrée de puissance DC48-58V. Avec sa compatibilité IEEE802.3, IEEE802.3u, IEEE802.3x, et ses ports Ethernet auto-adaptatifs, il est conçu pour fonctionner dans des environnements industriels exigeants, offrant une solution fiable et économique pour les réseaux Ethernet industriels.
Spécifications :
Protocole et normes :
IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.3af/at.
Débit : IEEE802.3x contrôle de flux, contrôle de flux de contre-pression.
Performances de commutation :
- Taux de transfert : 4.16Mpps
- Mode de transmission : Store and Forward
- Taille de tampon : 1M
- Backplane Bande passante : 5.6Gbps
- Taille de la table MAC : 8K
- Temps de retard : <4μs
Ports :
- Ethernet : 10/100Base-T(X), auto-adaptatif, intégral/semi-duplex, MDI/MDI-X.
- Fibre : Emplacement 1000Base-X SFP.
PoE :
- Pin-out : 1/2 (+), 3/6 (-).
- Puissance maximale : IEEE802.3af 15,4W, IEEE802.3at 30W.
Indicateurs LED :
- Alimentation : PWR.
- Port : LINK/ACT.
Alimentation :
- Tension d'entrée : DC48-58V.
- Connecteur : bornier amovible 6 bits 5,08mm.
- Consommation : <5W.
- Protection : contre les surcharges, les inversions de polarité, redondance.
Structure mécanique :
- Boîtier : alliage d'aluminium avec protection IP40.
- Dimensions : 143 x 104 x 48mm.
- Poids : 550g.
- Montage : rail DIN, mural.
Environnement d'exploitation :
- Température de fonctionnement : -40 à 85°C.
- Température de stockage : -40 à 85°C.
- Humidité relative : 5%-95% (sans condensation).
Normes industrielles :
- EMI : FCC Partie 15 Sous-partie B Classe A, EN 55022 Classe A.
- EMS : EN61000-4-2 (ESD), EN61000-4-3 (R/S), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8.
- Chocs : IEC 60068-2-27.
- Chute libre : IEC 60068-2-32.
- Vibrations : IEC 60068-2-6.
Certifications :
- CE, FCC, RoHS.
MTBF : > 100 000 heures.
Garantie : 5 ans.
Dimensions :
143 x 104 x 48mm.
Informations sur la commande :

Modèle No.	Description des biens
JAI-IGS20F08P	Unmanaged Industrial PoE Switch, 8 ports 10/100Base-T(X) PoE/PoE+ et 2 emplacements 1000Base-X SFP, rail DIN, DC48-58V, -40 à 85°C. Alimentation : DC48V DIN-Rail ou adaptateur secteur (optionnel).
