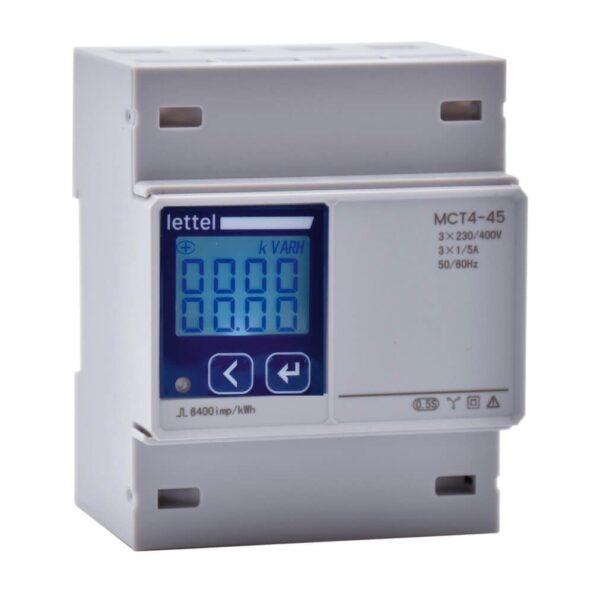

Compteur d'énergie multi-mesures tétra CT 1/5A - Communication Mbus - LETTEL - MCT4-45-MBUS

Le MCT4-45-MBUS de LETTEL est un compteur électrique tétraphasé (3P+N) sophistiqué, conçu pour des applications nécessitant une surveillance en temps réel et une gestion centralisée des consommations énergétiques.
Équipé d'une interface Modbus-RTU pour une communication rapide et efficace, ce modèle assure une analyse précise des grandeurs électriques, tout en garantissant une intégration transparente dans les infrastructures de gestion existantes.
Idéal pour les environnements industriels et tertiaires, ce compteur est spécialement conçu pour des raccordements directs jusqu'à 100A, offrant une solution robuste, précise et facile à installer pour une optimisation des performances énergétiques.
Caractéristiques techniques
Réseau électrique :

• Compatible avec des réseaux 3P+N (tétraphasés).
• Tension nominale (Un) : 3×230/400V, plage admissible de ±20 %.
• Courant :



  • Raccordement direct.
  • Démarrage : 1,5 mA.
  • Nominal : 5A.
  • Maximum : 100A.





Mesures disponibles :

• Tensions simples (L-N) et composées (L-L).
• Courant par phase et total.
• Puissances (active, réactive, apparente) par phase et totales.
• Fréquence et facteur de puissance.
• Énergies actives et réactives, importées et exportées.
• Historique des valeurs extrêmes (demandes mini/maxi).

Précision :

• Classe 0.2 pour tension et courant.
• Classe 0.5S pour puissance et énergie active.
• Classe 2 pour énergie réactive.

Interface et communication :

• Interface RS485 compatible Modbus-RTU.
• Adresse configurable (1 à 247).
• Vitesse de transmission réglable : 300 à 19200 bps.
• Formats de trame disponibles : sans parité, parité paire ou impaire.
• Émetteur d'impulsions :



  • Fréquence maximale : 10 Hz.
  • Durée d'impulsion : 80 ms ±20 %.
  • Constante d'impulsions (400, 800, 1600 ou 6400 impulsions/kWh).





Conception mécanique et environnementale :

• Dimensions : 72×90×63,5 mm.
• Montage : Boîtier clipsable sur rail DIN 35 mm.
• Indice de protection : Face avant IP54, reste IP20.
• Températures :



  • Fonctionnement : -25°C à +55°C.
  • Stockage : -30°C à +80°C.




• Humidité relative : 5 % à 95 % sans condensation.

Interface utilisateur :

• Écran LCD rétroéclairé à 8 chiffres.
• Défilement manuel ou automatique des données affichées.
• Navigation simplifiée via des touches en façade.

Normes et certifications :

• Conformité aux normes IEC pour la sécurité et la compatibilité électromagnétique.
• Directive RoHS et REACH.

Le MCT4-45-MBUS allie performance et simplicité pour répondre aux besoins des installations électriques modernes. Avec sa communication Modbus et ses capacités avancées de mesure, il constitue une solution incontournable pour les professionnels souhaitant optimiser la gestion énergétique de leurs infrastructures.
