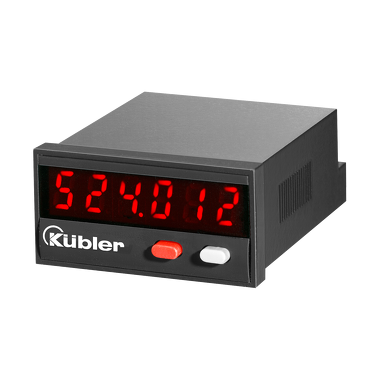

Compteur multifonctions électronique - Codix 524

Compteur multifonctions - 4 valeurs d'affichage en un seul appareil.
Le Codix 524 est un compteur multifonction avec alimentation électrique et 4 fonctions regroupées en un seul appareil : Affichage d'impulsion et de position, affichage de la fréquence et de la vitesse, compteur horaire et chronomicromètre pour des impulsions de comptage rapides et lentes. Avec un affichage LED à 6 chiffres pour les signaux d'entrée NPN, PNP.

Mécaniquement
Modèle
Appareil multifonctions électronique
Fonctions

• Compteur d'impulsions
• Fréquencemètre
• Afficheur de position sans seuils
• Tachymètre sans valeurs limites
• Compteur de temps/horaire
• Mesure de temps court

Dimensions
48 x 24 mm | 45 x 22 mm
Indice de protection
IP65
Température de fonctionnement
-20 °C ... +65 °C
Poids
50 g
Reset
Électronique
(1) Montage | En façade
Électrique
Tension d'alimentation
10...30 V DC
Signal d'entrée

• NPN
• PNP

Fiche technique
Codix 524 PDF ? 684,3 KB | 09.2025
DE, EN, FR
Instructions d'utilisation
Codix 521 - 524 Multilingue: Allemand, Anglais, Français, Italien, Espagnol PDF ? 1,7 MB | 09.2025
Instruction de programmation
Codix 524 Multilingue: Allemand, Anglais, Français, Italien, Espagnol PDF ? 795,0 KB | 09.2025
Certificat de conformité
Codix 52x CE Multilingue: Allemand, Anglais, Français PDF ? 101,8 KB | 09.2025
CAD mécanique / STEP
Codix 52x PDF ? 2,8 MB | 09.2025
CAD électronique / ePlan
Codix 524 ZIP ? 2,4 MB | 09.2025
Certificats Produits
UL Canada - Compteur et afficheurs de process PDF ? 78,6 KB | 09.2025
EN
UL USA - Compteur et afficheurs de process PDF ? 76,1 KB | 09.2025
EN
À haut rendement
Entrée de comptage et de fréquence rapide, fréquence d'entrée de 60 kHz max.
Boîtier robuste - protégé par IP65
Affichage LED très clair, hauteur 8 mm, à 6 chiffres
Processus de mesure de fréquence exacte et de haute précision (HRA-High Rate Accuracy System). Les fréquences jusqu'à 38 Hz sont évaluées via la mesure de la durée de la période. Les fréquences > 38 Hz sont évaluées par une mesure spéciale de la durée d'ouverture. Ainsi, une très grande précision de < 0,1% est obtenue, malgré le temps d'ouverture réduit. Le résultat de la mesure est à disposition après 50 ms maxi.
Temps de démarrage court - Détection après la mise sous tension de l'appareil impulsions entrantes déjà après 16 ms => aucune Perte d'impulsions avec démarrage simultané du moteur
Convivial et universel
Grandes touches (peuvent être commandées aussi avec des gants)
Programmation :

• Programmation et commande faciles et uniformes grâce à la programmation en texte clair.
• Entrée dans la programmation également pendant l'utilisation avec interrogation de sécurité

Facteur d'échelle réglable individuellement :
Facteur de multiplication et de division (0,0001...99,9999), afin d'afficher des unités correspondantes en position par ex. en 1/10 mm et les vitesses de rotation en U/min
4 différents types d'entrées de compteur pour afficheur de position : Sens de comptage, mode différence ou addition, discriminateur de phase avec évaluation simple, double ou quadruple Mesure de la fréquence (affichage en 1/mn ou 1/s.)
Comptage du temps : Mesure de la largeur d'impulsion ou de la durée de la période heures, minutes ou secondes, ainsi que l'affichage en temps réel
Entrées : Outre les entrées HTL, il existe aussi des appareils avec avec 4.... niveaux d'entrée 30 V DC pour une utilisation comme affichage parallèle à la commande programmable
En option avec sortie : Signal 0 pour la position et le comptage, Surveillance d'arrêt en cas d'accélération, cycle de 1 Hz pour une mesure active du temps
