Compteur multifonctions électronique - Codix 544

Compteur multifonctions - 3 valeurs d'affichage en un seul appareil.

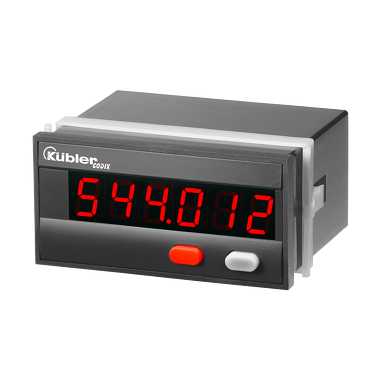

Le Codix 544 est un compteur multifonction avec alimentation électrique et 3 fonctions regroupées en un seul appareil : Affichage d'impulsion, de position, de fréquence et de la vitesse, compteur de temps et chronomicromètre pour des impulsions de comptage rapides et lentes. Avec un affichage LED à 6 chiffres pour les signaux d'entrée NPN, PNP.

Mécaniquement

• Modèle : Appareil multifonctions électronique
• Fonctions :
  • Compteur d'impulsions
  • Fréquencemètre
  • Afficheur de position sans seuils
  • Tachymètre sans valeurs limites
  • Compteur de temps/horaire
  • Mesure de temps court
• Dimension : 96 x 48 mm | 92 x 45 mm
• Indice de protection : IP65
• Température de fonctionnement : -20 °C ... +65 °C
• Poids : 150 g
• Reset : électronique
• Montage : En façade

Électrique

• Tension d'alimentation : 100...240 (± 10%) V AC, 10...30 V DC
• Signal d'entrée : NPN, PNP

Fiche technique
Codix 544 PDF - 414,8 KB | 09.2025 - DE, EN, FR

Instructions d'utilisation
Codix 541 - 544 - Multilingue : Allemand, Anglais, English (USA), Français, Italien, Espagnol - PDF - 920,0 KB | 09.2025

Instruction de programmation
Codix 544 - Multilingue : Allemand, Anglais, Français, Italien, Espagnol - PDF - 226,9 KB | 09.2025

Certificat de conformité
Codix 54x CE - Multilingue : Allemand, Anglais, Français - PDF - 103,1 KB | 09.2025

CAD mécanique / STEP
Codix 54x - PDF - 9,6 MB | 09.2025

Certificats Produits
UL Canada - Compteur et afficheurs de process - PDF - 78,6 KB | 09.2025 - EN
UL USA - Compteur et afficheurs de process - PDF - 76,1 KB | 09.2025 - EN

À haut rendement
Entrée de comptage et de fréquence rapide, fréquence d'entrée de 60 kHz maxi
Boîtier robuste - protégé par IP65
Affichage LED très clair, hauteur 14 mm, à 6 chiffres
Procédé de mesure de fréquence exact et à haute précision (HRA - High Rate Accuracy System) Les fréquences jusqu'à 38 Hz sont évaluées par une mesure de la durée de la période. Les fréquences > 38 Hz sont évaluées par une mesure spéciale de la durée d'ouverture. Ainsi, une très grande précision < 0,1% est obtenue, malgré le temps d'ouverture réduit. Le résultat de la mesure est à disposition après 50 ms maxi.
Temps de démarrage court - après la mise sous tension, saisit les impulsions entrantes après 16 ms => pas de perte d'impulsions avec un démarrage simultané du moteur

Convivial et universel
Grandes touches (peuvent être commandées aussi avec des gants)
Programmation :

• Programmation et commande simples et uniformes grâce à la programmation en texte clair
• Entrée dans la programmation également pendant l'utilisation avec interrogation de sécurité

Facteur d'échelle réglable individuellement : Facteur multiplicateur et diviseur (0,0001…99,9999), pour représenter des unités correspondantes p. ex. en position à 1/10 mm et la vitesse de rotation en trs/min.

• 4 différents types d'entrée du compteur pour l'afficheur de position : sens de comptage, mode de soustraction, d'addition, discriminateur de phase avec évaluation simple, double ou quadruple.
• Mesure de la fréquence (affichage en 1/mn ou 1/s.)
• Comptage du temps : Mesure de la largeur d'impulsion ou de la durée de la période en heures, minutes ou secondes, ainsi qu'affichage en temps réel
• Alimentation CA ou CC
• Entrées : Outres les entrées HTL, des appareils avec niveau d'entrée de 5 V.c.c. sont disponibles pour utilisation comme affichage parallèle à la commande programmable
• En option avec sortie : Signal 0 à la position et au comptage, surveillance de l'arrêt pendant la vitesse, cadence 1 Hz
