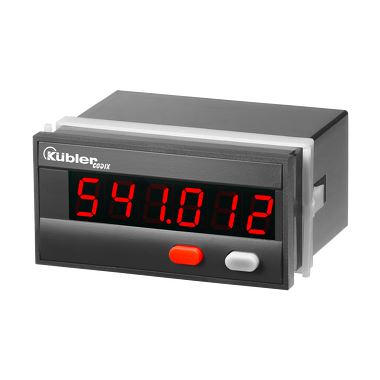

Compteur d'impulsions électronique - Codix 541

Compteur d'impulsions, bicanal avec 6 modes d'entrée de comptage, librement échelonnable.

Le Codix 541 est un compteur d'impulsions avec alimentation électrique / afficheur de position avec types d'entrées de comptage :

• Sens de comptage
• Différence
• Addition
• Mode discriminateur de phases avec une évaluation en 1, 2, 4 temps pour un comptage d'impulsions rapide et lent avec un affichage LED à 6 chiffres pour les signaux d'entrée NPN, PNP.

Mécaniquement

• Modèle : électronique
• Fonction : Afficheur de position sans seuils
• Dimension : 96 x 48 mm | 92 x 45 mm
• Indice de protection : IP65
• Température de fonctionnement : -20 °C ... +65 °C
• Poids : 150 g
• Reset : électronique
• Montage : En façade

Électrique

• Tension d'alimentation : 100...240 (± 10%) V AC10...30 V DC
• Signal d'entrée : NPN, PNP

Fiche technique

• Codix 541 PDF – 411,1 KB | 09.2025
• DE, EN, FR

Instructions d'utilisation

• Codix 541 - 544 Multilingue : Allemand, Anglais, English (USA), Français, Italien, Espagnol PDF – 920,0 KB | 09.2025

Instruction de programmation

• Codix 541 Multilingue : Allemand, Anglais, Français, Italien, Espagnol PDF – 207,4 KB | 09.2025

Certificat de conformité

• Codix 54x CE Multilingue : Allemand, Anglais, Français PDF – 103,1 KB | 09.2025

CAD mécanique / STEP

• Codix 54x PDF – 9,6 MB | 09.2025

Certificats Produits

• UL Canada - Compteur et afficheurs de process PDF – 78,6 KB | 09.2025 EN
• UL USA - Compteur et afficheurs de process PDF – 76,1 KB | 09.2025 EN

À haut rendement

• Entrée de comptage rapide - Fréquence d'entrée de 60 kHz maxi.
• Boîtier robuste - protégé par IP65.
• Affichage LED très clair, hauteur 14 mm.
• Relevé de la position, de la différence, du total ou du sens de comptage :
• Programmable pour impulsions d'entrée positives (PNP) ou de commutation 0 V (NPN).
• Entrée de comptage rapide avec fréquence d'entrée de 60 kHz maxi à amortir sur 30 Hz pour contacts mécaniques.

Temps de démarrage court. Après la mise sous tension, saisit les impulsions entrantes après 16 ms => pas de perte d'impulsions avec démarrage simultané du moteur.

Convivial et universel

• Grandes touches - peuvent être commandées aussi avec des gants.
• Programmation et commande simples et uniformes par programmation en texte clair - entrée dans la programmation également pendant le fonctionnement avec interrogation de sécurité.
• Facteur d'échelle réglable individuellement : Facteur multiplicateur et diviseur (0,0001…99,9999), pour représenter des unités correspondantes p. ex. en position à 1/10 mm ou les unités d'emballage.
• 4 différents types d'entrée de comptage : Entrée bicanal pour le relevé du sens de comptage, du mode de soustraction, d'addition, du discriminateur de phase avec évaluation simple, double ou quadruple.
• Valeur à définir librement programmable.
• Alimentation AC ou DC, avec tension d'alimentation du capteur.
• Outre les entrées HTL, il existe aussi des appareils avec 4 ... 30 niveau d'entrées V.c.c. pour une utilisation comme affichage parallèle à la commande programmable.
• En option avec sortie comme signal zéro.
