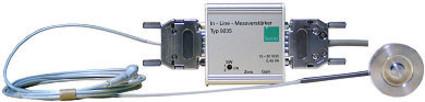

Conditionneur pont de jauge 9235 - compact, précis, facile à installer, signal standardisé

Signaux d'entrée :

• Capteur de force, de pression ou de couple à pont de jauges (4 fils).
• Précision : < 0,1%.
• Caractéristiques : Compact, léger, facile à installer.

Ce module permet de convertir un signal capteur en signal standardisé. Cela permet une transmission du signal sans perturbation ni pertes vers un appareil de traitement de données ou vers une salle de contrôle.

Avantages :

• Facilitées de connexion grâce à son raccordement par fiches.
• Petit gabarit permettant une intégration dans tous types d'installations, y compris celles soumises à des accélérations.

Alimentation et signal :

• L'amplificateur en ligne est alimenté par une tension comprise entre 15V et 30V.
• Génère une tension d'excitation stable pour le capteur.
• Le signal mesuré est amplifié en un signal analogique 0...10V.

Réglages :

• Effectués via des commutateurs DIP accessibles par une ouverture dans le boîtier.
• Finalisation de la calibration réalisée à l'aide de potentiomètres accessibles sur le côté du boîtier.

Connexions : Les connexions aux boîtiers sont faites grâce à des "sub-D".
