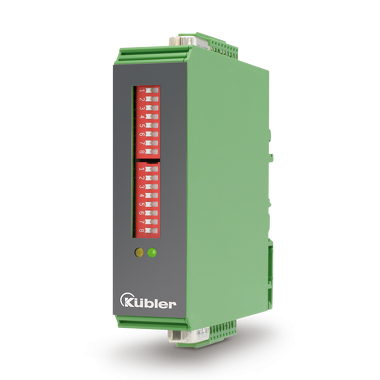

Convertisseur de niveau de tension - PW 1D-1D
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par FRITZ KÃœBLER
En savoir plus
Description
Convertisseur de niveau de tension pour séparation et conversion de signaux numériques.
À l'entrée, le convertisseur de niveau de tension universel, le décodeur de direction et l'amplificateur séparateur de potentiel PW 1D-1D accepte les signaux de codeurs incrémentaux à une et à deux voies, qui peuvent être transmis par RS422 / TTL ou par niveau HTL (10 ... 30 V). Dans la mesure où il s'agit d'un signal en relation avec le sens de rotation, le sens peut être indiqué soit par un déphasage de 90° des canaux A et B, soit par un signal de direction statique. Le montage du module sur le profilé-support dans l'armoire de commande est facile et rapide.
Mécaniquement
- Dimension : 22 mm x 102 mm x 102 mm
- Température de fonctionnement : 0 °C ... 45 °C
- Indice de protection : IP20
- Raccordements : Bornes à visConnecteur Sub-D
Électrique
- Interfaces des entrées : HTL TTL / RS422
- Interfaces des sorties : HTL TTL / RS422
- Encodage des entrées : A, B, 0 A, A|, B, B|, 0, 0|
- Encodage des sorties : A, B, 0 A, A|, B, B|, 0, 0|
- Tension d'alimentation : 5...30 V DC
Fiche technique
PW 1D-1D
PDF - 746,3 KB | 09.2025
DE EN FR
Instructions d'utilisation
PW 1D-1D
PDF - 351,9 KB | 09.2025
DE EN FR
Certificat de conformité
PW 1D-1D CE
Multilingue: Allemand, Anglais, Français
PDF - 354,3 KB | 09.2025
CAD mécanique / STEP
PW 1D-1D
ZIP - 1,1 MB | 09.2025
Prospectus
Vue d'ensemble du portefeuille de convertisseurs de signaux
Multilingue: Allemand, Anglais
PDF - 214,7 KB | 09.2025
Caractéristiques
Plage de fréquences élevée, jusqu'à 500 kHz.
Amplificateur de séparation de potentiel.
Convertisseur de niveau et décodeur de direction pour signaux de codeurs incrémentaux.
Entrées de signal (A, /A, B, /B, 0, /0), réglables pour les niveaux HTL, TTL ou RS422.
Retraite aussi bien des signaux incluant la direction, synchrones, asynchrones, que des signaux monopiste.
Sorties de signal (A, /A, B, /B, 0, /0), réglables pour les niveaux HTL, TTL ou RS422.
Conversion d'une information de direction A/B (90°) en un signal de direction statique et inversement.
Raccordement codeur au choix par connecteur Sub-D ou par bornes à visser débrochables.
Avantages
Séparation de potentiel entre le capteur et la commande.
Adaptation de niveau pour les anciennes commandes avec entrée de signal de direction.
Conversion de TTL en HTL et inversement.
Adaptation du niveau à l'application du côté tension.
