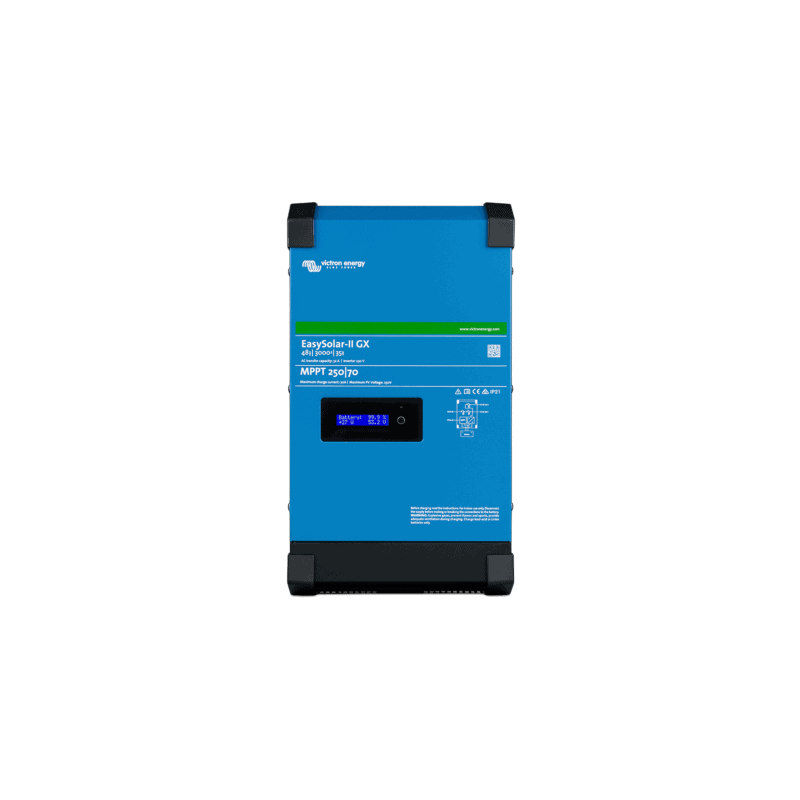

Convertisseur/régulateur/chargeur MPPT Victron EasySolar-II 3000VA - 24/48V GX avec technologie pur sinus et MPPT

Le combi EasySolar II GX de Victron Energy est la solution tout-en-un pour effectuer une installation solaire de façon simple et sécurisée. Il regroupe tous les éléments nécessaires au fonctionnement dans un même coffret :

• Un régulateur MPPT performant de 70A modèle 250/70.
• Un convertisseur de tension pur sinus 3000VA.
• Un chargeur de batteries via une source 230V.
• L'ensemble est programmé, pré-connecté, pas de câblage, pertes minimes.
• Une distribution AC sur quatre lignes protégées.
• Un écran de contrôle GX.

Grâce à cet appareil, vous pouvez, à partir de votre (vos) batterie(s), alimenter vos appareils électriques fonctionnant en 230V. Il agit comme un véritable centre de gestion de vos sources de courant. Vous pouvez ainsi coupler votre production d’énergie renouvelable à un complément provenant d’un groupe électrogène ou d’un apport provenant de votre fournisseur d’électricité. Il est équipé d’un chargeur de batteries très performant permettant la charge via un onduleur réseau ou votre groupe électrogène. Le combi EasySolar est également capable de communiquer via une multitude de protocoles de communication (Ve.bus, Ve.can, etc.), de démarrer et arrêter de façon automatique un groupe électrogène pour la charge (générateur compatible).
La technologie Pur Sinus

• En comparaison au convertisseur traditionnel (quasi sinusoïdale, ondes carrées), un convertisseur pur sinus présentera la forme de courant la plus proche de celle du réseau électrique (ondes pur sinus). Les convertisseurs pur sinus ont la propriété d’alimenter sans aucun risque de perturbation, absolument tous vos appareils électriques. Plus de risque de parasites sur certains appareils sensibles audio et vidéo ou autres.
• Ces convertisseurs présentent une grande stabilité et qualité de courant indispensable à certains équipements (écran plasma, ordinateur portable, appareils électroniques en général). De plus, un convertisseur pur sinus favorise le démarrage d’appareils ayant une forte demande énergétique au démarrage (ex : réfrigérateur, moteur).
• A noter que pour les ordinateurs portables, écrans plasma et appareils du même genre, l’utilisation d’un convertisseur pur sinus est fortement conseillée afin de ne pas créer de dommages sur ces appareils ou d’écourter leur durée de vie.

La technologie MPPT
Un régulateur MPPT, de l’anglais Maximum Power Point Tracker, est un principe permettant de suivre, comme son nom l’indique, le point de puissance maximale d’un générateur électrique non linéaire. C’est une méthode de charge par microprocesseur qui prend le maximum de la puissance du panneau en sortie pour la diffuser dans les batteries avec le minimum de perte. La plupart des régulateurs MPPT ont une efficacité de conversion de 92-97%. Dans les faits, cela se traduit par un gain de 20 à 45% de puissance en hiver et de 15% en été par rapport à un régulateur de charge classique, avec un gain moyen sur l’année de 30-35%.
Exemple : Dans une installation de trois panneaux de 85 watts, vous aurez l’équivalent d’un quatrième panneau de 77 watts en gain supplémentaire avec ce régulateur MPPT. Il en résulte un gain d’énergie et de place certain.
DONNÉES TECHNIQUES
Convertisseur de tension

• Commutateur de transfert : 50A.
• Puissance : 3000VA.
• Puissance crête (max.) : 6000W.
• Tension d’entrée : 24V ou 48V (au choix lors de la commande).
• Tension de sortie : 230V +/- 2%, 50Hz.
• Dimensions (Long. x Larg. x Haut.) : 810 x 258 x 218 mm.
• Poids : 28 Kg.
• Température de fonctionnement : -40°C à +65°C.
• Garantie : 5 ans.

Chargeur de batterie

• Données : Valeur (24V / 48V).
• Entrée CA : 187-265V CA.
• Tension de charge d’absorption (VCC) : 28,8 / 57,6 (paramétrable).
• Tension de charge float (VCC) : 27,6 / 55,2 (paramétrable).
• Mode veille : 26,4 / 52,8 (paramétrable).
• Courant charge batterie et switch : Modèle 24V : 70A / 48V : 70A.

Contrôleur de charge solaire

• Données : Valeur (24V / 48V).
• Modèle : MPPT 150/70-MC4 MPPT 250/70-MC4.
• Puissance : 70A.
• Puissance PV maximale : 2000W / 4000W.
• Tension PV maximale en circuit ouvert : 150V / 250V (modèle 48V).
• Rendement : 98%.
• Autoconsommation : 10 mA.
• Tension de charge « absorption », configuration par défaut : 28,8V / 57,6V.
• Compensation de température : -16 mV / °C -32 mV / °C.
• Protection : a - g.
