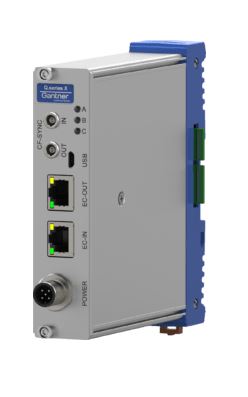

Coupleur Ethercat Q.series XE
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par GANTNER INSTRUMENTS
En savoir plus
Description
Le coupleur de bus Q.series XE connecte les modules de mesure Q.series XE conçus pour les essais industriels et expérimentaux aux réseaux EtherCAT. Les produits de la série Q.XE sont exceptionnellement bien adaptés à la réalisation de mesures hautement synchronisées et multicanaux de signaux électriques, mécaniques et thermiques sur des bancs d’essai de moteurs et de composants, ainsi qu’à des applications de surveillance de processus à long terme dans des réseaux EtherCAT.

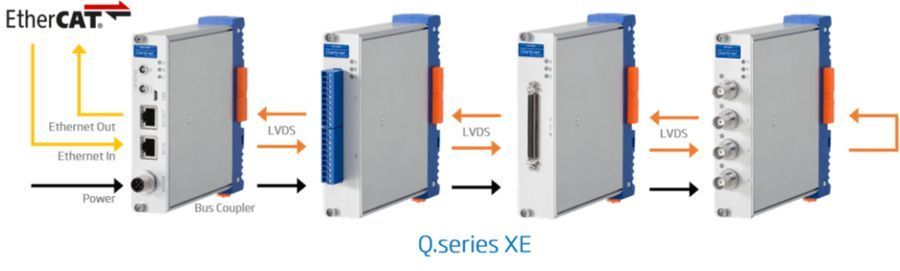

Les modules individuels Q.series XE sont combinés avec le coupleur de bus Q.series XE pour former un système d’acquisition de données EtherCAT personnalisé selon les besoins. Vous pouvez connecter jusqu’à 10 modules en tant qu’esclaves EtherCAT indépendants par coupleur de bus à un maître EtherCAT. Pour tous les modules de mesure, l’alimentation électrique, l’interface de bus et les E/S (analogiques et numériques) sont tous isolés électriquement les uns des autres.
Vous pouvez utiliser le Q.series XE-BC comme esclave EtherCAT, connecter jusqu’à 10 modules de mesure Q.series XE pour une lecture et une écriture réelles jusqu’à 10 kHz et tirer parti de toutes les fonctionnalités EtherCAT telles que la technologie de suréchantillonnage et la configuration via des maîtres EC standard tels que TwinCAT ou KPA.
EtherCAT est un protocole Ethernet en temps réel et un protocole divulgué dans la norme IEC61158. Il convient aux environnements en temps réel dur et mou dans les technologies de mesure et d’automatisation. Des temps de cycle courts (≤ 100 μs) et une faible gigue pour une synchronisation exacte (≤ 1 μs) caractérisent l’interface.
Les modules individuels Q.series XE sont combinés avec le coupleur de bus Q.series XE pour former un système d’acquisition de données EtherCAT personnalisé selon les besoins. Vous pouvez connecter jusqu’à 10 modules en tant qu’esclaves EtherCAT indépendants par coupleur de bus à un maître EtherCAT. Pour tous les modules de mesure, l’alimentation électrique, l’interface de bus et les E/S (analogiques et numériques) sont tous isolés électriquement les uns des autres.
Fonctions du coupleur de bus Q.series XE
Vous pouvez utiliser le Q.series XE-BC comme esclave EtherCAT, connecter jusqu’à 10 modules de mesure Q.series XE pour une lecture et une écriture réelles jusqu’à 10 kHz et tirer parti de toutes les fonctionnalités EtherCAT telles que la technologie de suréchantillonnage et la configuration via des maîtres EC standard tels que TwinCAT ou KPA.
EtherCAT est un protocole Ethernet en temps réel et un protocole divulgué dans la norme IEC61158. Il convient aux environnements en temps réel dur et mou dans les technologies de mesure et d’automatisation. Des temps de cycle courts (≤ 100 μs) et une faible gigue pour une synchronisation exacte (≤ 1 μs) caractérisent l’interface.
- Gamme complète de modules d’E/S de la série Q.series X disponibles en version XE
- Disponible dans les facteurs de forme Q.bloxx, Q.brixx et Q.raxx
- Pre-engineered onboard signal condition
- Contrôleur esclave ET1100 EtherCAT entièrement conforme à
- Norme de mise en œuvre de l’esclave EtherCAT ETG.2200
- Horloge distribuée pour une synchronisation précise des données
- Technologie de suréchantillonnage pour des débits de données allant jusqu’à 100 kS/s
- Un coupleur de bus permet de connecter jusqu’à 10 modules d’E/S au réseau.
- Remplacement direct des E/S industrielles Beckho
Il s'agit donc d'une solution d’acquisition de données utilisée pour bancs d’essai de vibration, déformation ou température
