Système d'acquisition de données pour la mesure de hautes tensions des véhicules électriques - Q.series X pour EtherCAT
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par GANTNER INSTRUMENTS
En savoir plus
Description
Vous ne savez pas quel système DAQ convient le mieux à votre application de test haute tension ?
Laissez nos spécialistes de l’ingénierie personnaliser une solution Q.series X correspondant précisément à vos exigences de test.
Tous les systèmes d’acquisition de données Q.series X possèdent les mêmes capacités de mesure et les mêmes performances. Le principal facteur de différenciation entre les versions XL et XE de Q.series X est le protocole de communication Fieldbus, qui peut être interchangé sur les modules Q.series X à l’aide d’une simple mise à jour du micrologiciel.
Les systèmes Q.series XE DAQ sont spécialisés dans la communication par bus de terrain EtherCAT (XE). Q.series XE peut également intégrer des fonctionnalités standard de Q.station telles que CAN, Modbus TCP/IP, Modbus RTU, PROFIBUS, PROFINET, publish/subscribe, et des protocoles de messagerie, par exemple OPC UA, DDS, MQTT, ainsi que des plugins de contrôleur pour les protocoles de communication spécifiques au client.
Caractéristiques uniques
Les modules Gantner disposent d’une isolation galvanique permanente jusqu’à 1500 VDC, d’un conditionnement de signal robuste et de convertisseurs analogiques-numériques de haute précision, fournissant des données de mesure fiables dans les conditions les plus difficiles.
Ethernet en temps réel
EtherCAT est un protocole Ethernet en temps réel et un protocole divulgué dans la norme IEC61158. Il convient aux environnements en temps réel dur et mou dans les technologies de mesure et d’automatisation. Des temps de cycle courts (≤ 100 μs) et une faible gigue pour une synchronisation exacte (≤ 1 μs) caractérisent l’interface.

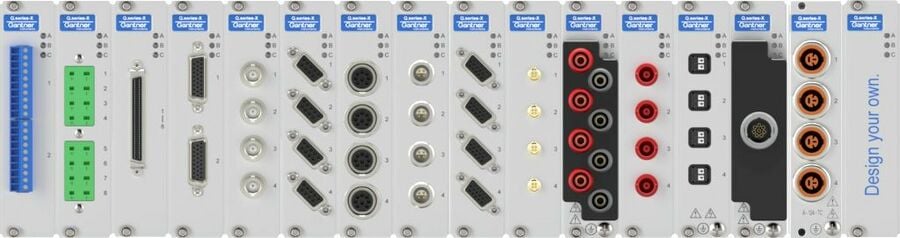

- Gamme complète de modules d’E/S de la série Q.series X disponibles en version XE
- Disponible dans les facteurs de forme Q.bloxx, Q.brixx et Q.raxx
- Pre-engineered onboard signal condition
- Contrôleur esclave ET1100 EtherCAT entièrement conforme à
- Norme de mise en œuvre de l’esclave EtherCAT ETG.2200
- Horloge distribuée pour une synchronisation précise des données
- technologie de suréchantillonnage pour des débits de données allant jusqu’à 100 kS/s

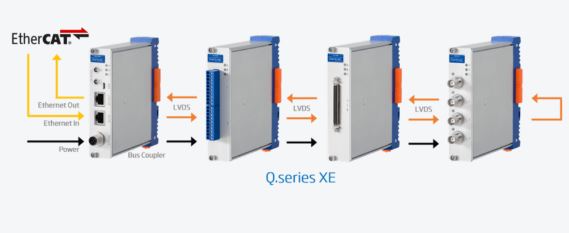

- Un coupleur de bus permet de connecter jusqu’à 10 modules d’E/S au réseau.
- Remplacement direct des E/S industrielles Beckho
Modules de mesure Q.series XE
La gamme de modules d’E/S de Gantner Instruments qui fonctionnent comme des dispositifs esclaves EtherCAT individuels est appelée Q.series XE. Les modules Q.series XE reprennent la précision et les hautes performances des célèbres modules Q.series X de Gantner et les mettent à la disposition des applications basées sur EtherCAT. Tous les modules Q.series XE sont livrés avec un contrôleur esclave ET1100 EtherCAT (ESC) qui est entièrement conforme à l’implémentation esclave EtherCAT et à la technologie d’horloge distribuée. Les modules disposent d’une interface de couche physique LVDS qui se connecte au réseau Ethernet via un coupleur de bus Q.series XE. Un coupleur de bus peut adresser jusqu’à 10 modules d’E/S.
Tous les modules Q.series XE sont des systèmes de mesure en temps réel flexibles et configurables.
- Lecture / écriture de la configuration via SDO
- CoE selon le “profil de dispositif modulaire” (ETG.5001.1)
- Transfert de fichiers via FoE (ETG.1000.5)
- Mappage PDO configurable pour un débit de données optimisé
- Horloge distribuée pour la synchronisation des données (ETG.1020.0)
- Technologie de suréchantillonnage (fonction oscilloscope)
Configuration par lecture/écriture de SDO ou transfert de fichiers (FoE)
Choisissez parmi les modèles prédéfinis :
- Gabarit ±10 V
- Modèle 4…20 mA
- Modèle Pt100 2 fils
- Modèle Pt100 4 fils
- Modèle de pont complet
- Modèle de demi-pont
- Modèle TCK
- Modèle TCJ
et plus encore…
Que peuvent mesurer les modules Q.series XE ?
Tous les paramètres électriques, mécaniques et thermiques peuvent être mesurés à l’aide de modules Q.series X dédiés. Ils peuvent être facilement combinés et étendus. Les flux de données ayant des taux d’échantillonnage différents peuvent être fusionnés pour un post-traitement efficace.

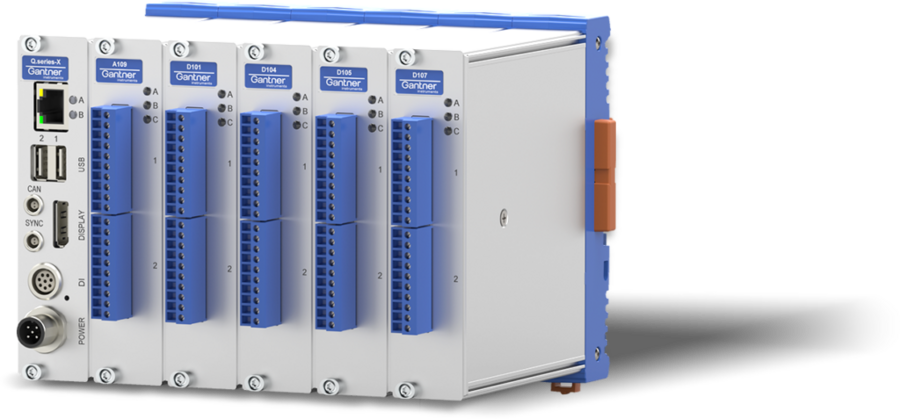

Q.series X I/O Conception des entrées de signal - ANALOGIQUE
E/S pour presque tous les types de capteurs Module de jauge de contrainte avec excitation DC et CF

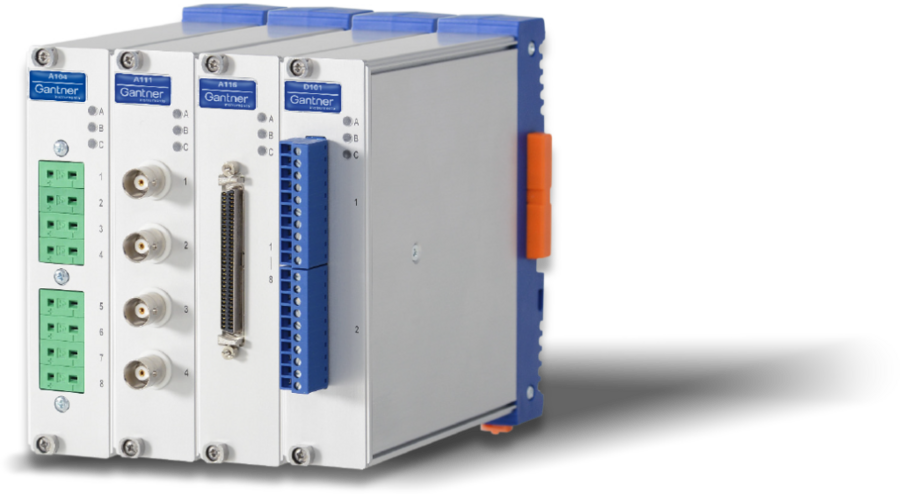

Q.series X Conception des entrées de signal E/S - NUMÉRIQUE
Fréquence, PWM : entrée et sortie Particularités : Quadrature, compteur haut/bas, détection de dent manquante, méthode chronos

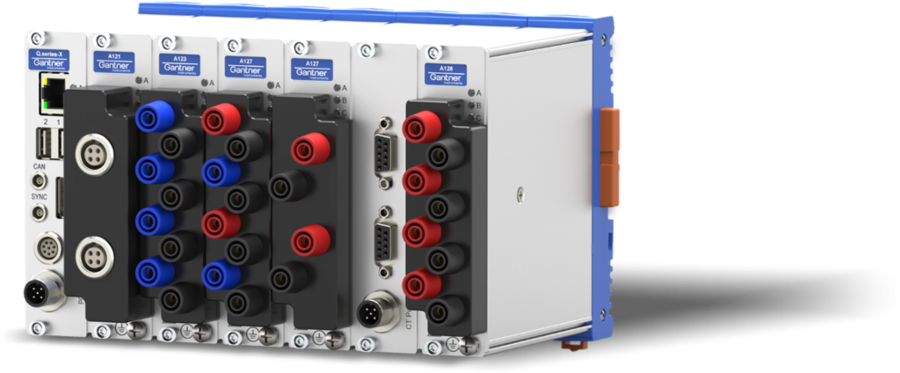

Q.series X Conception des entrées de signaux E/S - HAUTE TENSION
Entrées pour tension, courant, thermocouples, Pt100, NTC, IEPE, jauge de contrainte, etc.
Exemples d'Applications
La technologie DAQ de pointe de Gantner est reconnue mondialement pour ses applications dans les secteurs
Mobilité
- Tests véhicules électriques et batteries
- Essais moteurs et groupes motopropulseurs
- Essais de durabilité
Aerospatial
- Essais de moteurs d’avions
- Essais structurels dans l’aérospatiale
- Tests d’intégration systèmes
L’énergie
- Essais d’éoliennes
- Surveillance des pipelines
- Surveillance et contrôle centrales photovoltaïques
- Solutions d’essais PV, prospection météorologique
Génie Civil
- Surveillance de la santé des structures
