Bloc-porte vitré Crouzi Feu GV/09 SA 1V DAS FP encastré - Huisserie bois exotique - Crouzilles
Description

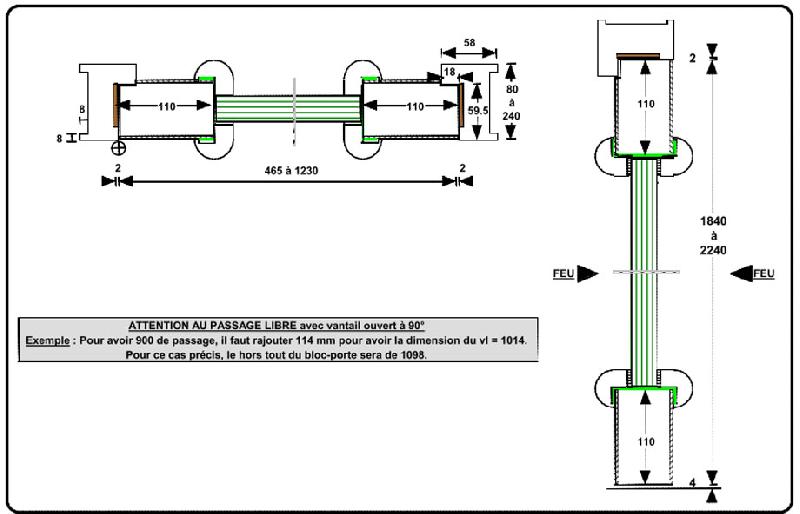

HUISSERIE BOIS
- Bois exotique type à chapeau, de 80 x 58 à 240 x 58 à simple feuillure de 59.5 x 18.
- 4 paumelles PICARDE de 160 x 80 en acier sur butée à billes.
- Talon de 50 mm.
Mise en œuvre du bloc-porte dans :
- Mur banché
- Cloison maçonnée
- Cloison type carreaux de plâtre
- Cloison type cloison légère
- Cloison vitrée
ATTENTION : l'épaisseur de l'huisserie varie en fonction du type retenu.
VANTAIL
- Le cadre est revêtu sur chaque face par un panneau de fibres de bois dur de 3 mm d'épaisseur environ.
- Une contrefeuillure est pratiquée sur les rives verticales et transversale supérieure.
- La rive transversale inférieure est à coupe droite.
- Feuillure en partie haute permettant le passage du bras du ferme-porte.
- L'épaisseur de la porte varie suivant le revêtement de 62 à 63 mm.
JOINTS
- Les joints intumescents sont collés en usine.
CARACTERISTIQUES GENERALES
- 1 point de fermeture (facultatif).
- Voir rubrique DIVERS pour revêtements, protections et garantie.
CONFORMITE A LA NORME NF S 61.937-2
- Ferme-porte DORMA ITS 96 avec glissière standard + ventouse 24 ou 48 Vcc type à rupture (pose au mur ou au sol) ou à émission (pose au mur).
- Possibilité de remplacer la glissière standard par une glissière G 96 EMF (24 ou 48 Vcc type à rupture) qui intègre le dispositif d'arrêt électromagnétique.
- Ferme-porte GEZE Boxer 32 avec glissière standard + ventouse 24 ou 48 Vcc type à rupture (pose au mur ou au sol) ou à émission (pose au mur).
- Possibilité de remplacer la glissière standard par une glissière E (24 Vcc type à rupture) qui intègre le dispositif d'arrêt électromagnétique.
- Ferme-porte débrayable DORMA ITS 96 FL (24 Vcc type à rupture) avec rainure pour passe-câble et pose d'une jarretière FM2500 (JPM).
- ATTENTION : le vantail devra avoir une largeur de 660 mm minimum.
VITRAGE INTERIEUR
- PYROBEL 25
VARIANTES AUTORISEES
- Le vantail peut être équipé d'un, deux ou trois vitrages (dans le cas des deux ou trois vitrages, les traverses intermédiaires peuvent être placées à n'importe quelle hauteur).
- Possibilité d'équiper l'huisserie avec joint isophonique qualité "feu". Celui-ci étant livré avec lèvres reliées par une languette, il est impératif de l'enlever avant utilisation.
- Parcloses affleurantes.
- Les 4 paumelles peuvent être remplacées par 3 paumelles "invisibles" TECTUS TE 540 3D A8 (en complément un renfort de paumelle JPM est obligatoire).
- ATTENTION : l'huisserie passe de 58 mm de large à 70 mm de large avec les TECTUS.
- Contact de position de sécurité (porte fermée) 10405 (EFF-EFF), placé dans le montant de l'huisserie côté paumelles.
- Verrouillage d'issue de secours ou contrôle d'accès par serrure électrique encastrée dans la traverse de l'huisserie SMA (SEVA).
- ATTENTION : la traverse d'huisserie passe de 58 mm à 80 mm.
- Serrure 1 point à mortaiser.
- Gâche électrique PROFIX 118 - 128 - 138 (EFF-EFF).
- Verrouillage d'issue de secours ou contrôle d'accès par serrure électrique encastrée type KEL série 500 (ABLOY) avec rainure pour passe-câble et pose d'une jarretière FM2500 (JPM).
- Antipanique BAR 8 - NORMA - séries 80, 90 - PUSH CONTROL (JPM).
- Condamnation du vantail par serrure 2 points en applique CAVERS (STYL'BARR), pour cylindre européen.
- Verrouillage d'issue de secours ou contrôle d'accès par serrure électrique à poser en applique sur la traverse EDAS/1V (SERSYS), VE 1000 (JPM), TV 100 (DORMA), TV 200 (DORMA).
- ATTENTION : Les verrouillages sont proposés en 24 ou 48 volts type à rupture. SEUL le TV 100 n'existe qu'en 24 volts.
- Les verrouillages nécessitant des largeurs minimales, variables en fonction du modèle choisi, merci de nous consulter.
- Ventouse électromagnétique réf. EF550 (SEWOSY).
- Bandeau ventouse électromagnétique réf. CPERG-2 (SEWOSY).
CLOISON VITREE avec une hauteur totale maximale de 3400
ATTENTION : La hauteur totale sera de 3000 dans le cas d'un montage à facette ou avec une jonction poteau en angle.
- PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1910 mm de large et de 1540 mm de haut x 2530 mm de large.
CLOISON VITREE BORD A BORD VISION LINE avec une hauteur maximale de 3000
- PYROBEL 25 (EI 60) : Les dimensions hors tout de chaque vitrage seront au maximum de 2860 mm de haut x 1200 mm de large.
Nous nous réservons la possibilité d'apporter des modifications pouvant intervenir à la suite d'évolutions techniques ou pour tout autre raison.
