CVF2 - Convoyeurs au sol à axes débordants - SEMA - Longueur de 20 à 200m
Description

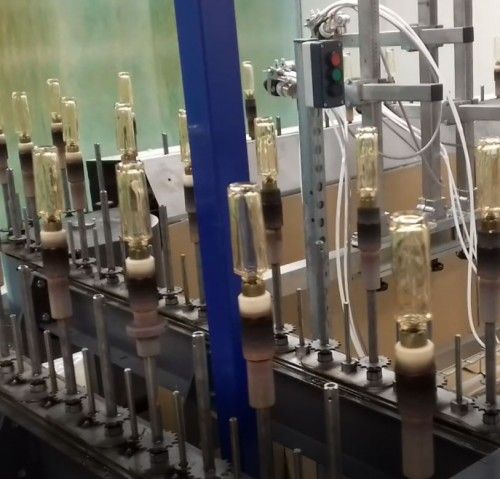

Le CVF2 est un convoyeur au sol à axes débordants, équipé de « tournettes » pouvant recevoir une pièce intermédiaire dite « support » pour l'adaptation au produit du client. Il est modulable en fonction des impératifs de production, notamment selon le pas désiré par le client.
Utilisation :
L'utilisation de ce convoyeur peut se faire en continu ou au pas à pas.
Les avantages du convoyeur CVF2 :
- Les courbes ont un rayon 50% plus petit que la majorité des convoyeurs, permettant de réaliser des fours de cuisson plus petits, donc plus économiques en termes d'énergie et de fabrication.

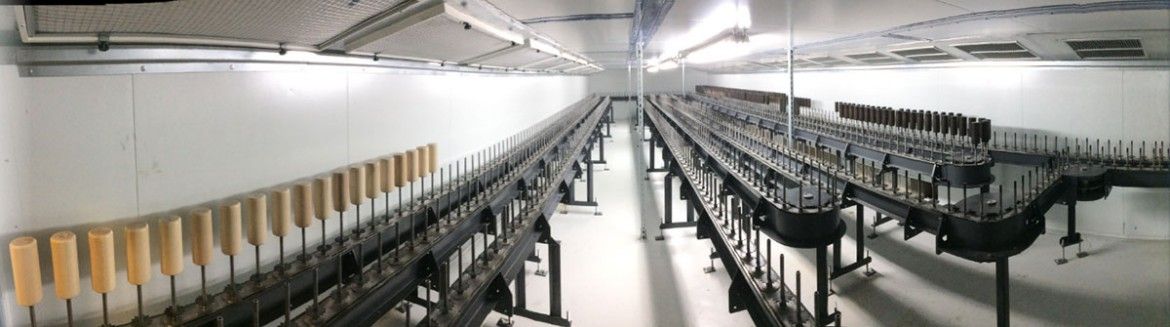

- Le circuit s'insère dans un bâtiment plus petit pour une même production.
- Tous les sous-ensembles sont simples d'utilisation et d'entretien.
- Conception simple, sécuritaire et sans zone de rétention.
- Équipé d'un lubrificateur automatique.
- Assure la stabilité des pièces clients dans les zones demandées (chargement/déchargement, peinture, zones robotisées).
Fonctionnalités :
Le convoyeur est conçu pour le transport de flacons, bouteilles ou emballages en plastique en vue de traitements de surface, applications de peinture ou motifs. Les produits sont chargés sur le convoyeur via des portoirs adaptés, manuellement ou par robot. La vitesse d'avance est comprise entre 2 et 8 m/min. Le chargement/déchargement par robot garantit une stabilité et une avance régulière.
Dans certains cas, il est possible de charger et décharger les lignes de production sans arrêter le convoyeur grâce à une boucle de compensation entre le chargement/déchargement et le reste de la ligne, augmentant ainsi la productivité.
Spécifications techniques :
| Caractéristique | Valeur |
|---|---|
| Pas de chaîne | Multiple de 50mm |
| Température maximale | 280°C |
| Charge | 20 à 25kg/ml |
| Longueur des tronçons | Maxi 3m, supporté par des pieds réglables |
| Courbes horizontales | Pignon spécifique au pas de 100mm |
| Angles | 45°, 60°, 90°, 180° |
| Rayons | 162, 130, 240mm (rayons spéciaux sur demande) |
| Motorisation | Groupe moteur à 180° / Groupe moteur d'angle à 90° / Groupe moto tendeur |
| Tension | Tension de chaîne par vérin linéaire |
| Chaîne principale | Avancement par glissement sur plats acier lubrifiés |
| Lubrification | Par huileur avec 2 à 4 buses, utilisant une huile spécifique mélangée par un simple mélangeur pneumatique ou électrique |
| Longueur du convoyeur | 20 à 200m |
Toutes les courbes horizontales peuvent être fabriquées à des rayons spéciaux, en fonction du process de la ligne, cadence, temps de cuisson, etc.
