Cyclovac cyclone loader - hydrocureur - koks - poids à vide 14,7 tonnes env.

KOKS CYCLOVAC CYCLONE LOADER
Unité aspirateur à séparateur cyclone

• Utilisation autonome avec son propre moteur Diesel
• Séparation cyclone au lieu de filtre
• Aspiration, stockage et mise en conditionnement dans un circuit fermé (sans émission)

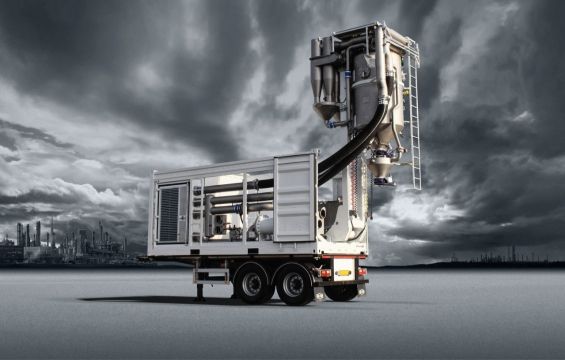

L'unité aspirateur, de stockage et de remplissage autonome KOKS CycloVac Cycloon Loader est utilisable sans châssis porteur pour l'aspiration, le transport et le déchargement de matières sèches et dangereuses, comme plusieurs types de catalyseurs, le gravier (de toit), les poudres et les cendres volantes. Pour le cas spécifique d'une utilisation avec des produits dangereux et pollués, l' installation est livrable en version PED et/ou ATEX (Ex) (système de pompage) et fabriquée dans le respect de toutes les normes de sécurité en vigueur.

L'unité KOKS CycloVac Cycloon Loader est constituée d'une installation d'aspiration par le vide et d'un silo. Le principe consiste à aspirer le produit à l'intérieur d'un circuit fermé, donc sans émission, vers le silo, pour ensuite le doser et le déposer dans un big bag. Pour l'évacuation spécifique de résidus de réacteurs, il est possible d'équiper l'unité KOKS CycloVac Cycloon Loader d'une unité de refroidissement à l'azote. Le châssis de la Loader est basé sur un système de conteneur équivalent vingt pieds, agréé CSC, pour l'installation sur une semi-remorque, un châssis ou un autre système de transport.

Utilisation L'unité KOKS CycloVac Cycloon Loader est l'unité autonome d'aspiration, de stockage et de remplissage autonome idéale pour les travaux journaliers d'aspiration, de mise en conditionnement et d'évacuation de produits dans le secteur de la construction, dans les entreprises de transbordement de vrac, dans l'industrie (pétro)chimique et pour toutes les applications industrielles courantes.
Caractéristiques Versions
Avantages

• Facile à transporter sur un châssis porteur, une remorque ou un autre système de transport.

• Opération facile.

• Aspiration, stockage et mise en conditionnement dans un circuit fermé (sans émission).

• Utilisation autonome avec son propre moteur Diesel.

• Aspiration à 188 kW, convient pour flexibles 6" (DN 150), dépression max. 96%.

• Séparateur cyclone autonettoyant maintient les cyclones propres en permanence (breveté).

• Séparation cyclone au lieu de filtre pour: - frais d'entretien plus bas. - résistance plus faible (pas d'encrassement de filtre gênant). - aspiration plus conviviale de liquides.

• Certifié conformément à l'homologation PED.

• Matériel de haute qualité, grande longévité et prix d'achat économiquement raisonnable.

• Grâce au nettoyage simple et au remplacement de filtres de sécurité, cette machine polyvalente permet d'aspirer successivement plusieurs produits, sans polluer.


Détails techniques - Cliquez ici

Adapté et certifié pour:

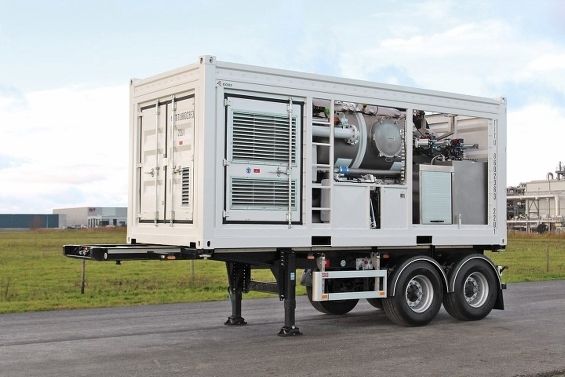

• Système conteneur 20 pieds avec salle de machines fermée intégrée.
• l'aspiration et la mise en conditionnement de matières sèches, telles que catalyseurs (pyrophoriques) poudres, matériaux céramiques, fibres d'amiante et autres matériaux pollués et/ou dangereux..
• PED (Pressure Equipment Directive) conforme à la directive 2014/68/UE.

Cuve de séparateur cyclone

Capacité
2,5 m³ env. sans système de séparateur cyclone.

Matériau
acier inox 316, numéro de matière 1.4404.

Vidange
par mise en conditionnement.

Chargement
par aspiration.

Installation de basculement
caisse basculante hydraulique 90° et réglable en hauteur à 1 400 mm.

Y compris
raccords d'aspiration 6", avec tube interne, escamotable et résistant à l'usure ainsi qu'avec une ouverture dirigée vers le bas sur toute la largeur du réservoir, y compris raccord au choix avec cache.

trou d'homme Ø 600 mm.

système en labyrinthe de modèle conique, accessible depuis le trou d'homme.

indicateurs de niveau, à installer sur 3 niveaux (1,65/1,80/1,95 m3 env.).

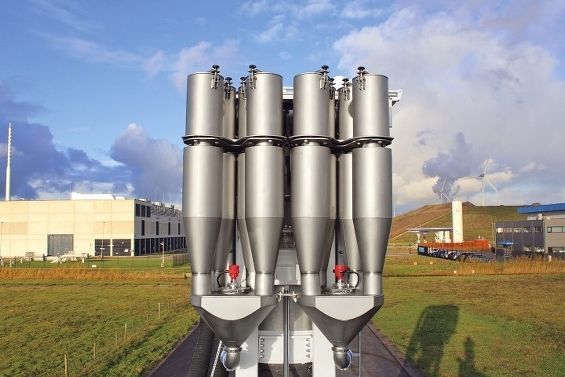

Système de séparation à cyclone

Version
2x 4 cyclones pour la séparation de particules de poussière.

Équipements
réservoir de séparation avec système de reprise à vide combiné avec système de nettoyage de l'air (système « air shock » / flux de reprise d'air) pour le nettoyage de cyclones et d'éléments de filtre.

Y compris
nettoyage à cyclone / filtre au moyen d'un commutateur à temps d'impulsion / intermittent programmé à 3 positions, à activer dans le panneau de commande.

indicateur de niveau (humide/sec) dans le pot de collecte.

système de séparation de l'air dans le réservoir de séparation.

Filtre de sécurité
chaque cyclone possède son propre filtre de sécurité aux particules fines doté d'un filtre standard conforme au groupe E12 (EN 1822-1:2017) (classe M).

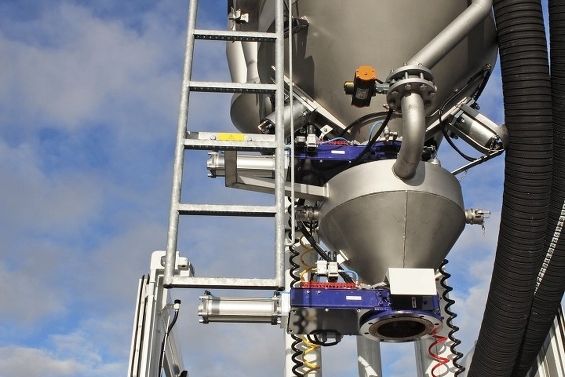

Installation de déchargement automatique

Composants
citerne intermédiaire en acier inox avec équipement de déchargement, composé d'un distributeur avec 2 robinets vannes plats de produits en vrac à commande pneumatique DN 200, y compris toutes les soupapes de commande et les connexions avec raccords.

Commande
circuit de commutation réglable.

Pompe à vide

Type souffleur à trois lobes.

Capacité 188 kW, convient pour l'aspiration avec tuyaux 6" (DN 150).

Vide max 96%.

Entraînement moteur Diesel env. 240 kW avec arbre à cardan et transmission par courroie.

Y compris
silencieux.

amortisseur d'aspiration avec filtre de sécurité supplémentaire, conforme au groupe E12 (EN 1822-1:2017) (classe M).

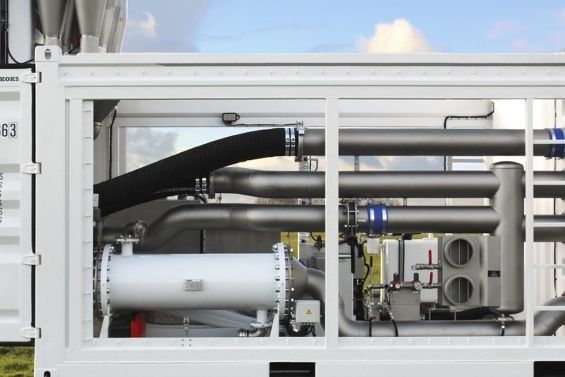

Conduites
hors de la salle des machines les conduites sont entièrement en acier inox.

salle des machines insonorisée avec grilles d'aération intégrées au système conteneur.

Cadre de conteneur

Version
faux-châssis renforcé 20 pieds.

Coins de fixation
suivant la norme ISO pour conteneur 20 pieds.

Chambre du moteur
pour l'unité de pompage /le bloc moteur, insonorisée, y compris portes d'accès avec grilles des deux côtés et à l'avant.

Y compris
portes à l'arrière avec barre de renforcement amovible.

Moteur Diesel

Pour
entrainement de la pompe à vide.

Marque
Caterpillar C7.1 Stage 5 (option C9 Stage 3).

Puissance 205 kW env. (279 Bhp).

Réservoir de carburant 600 litres env.

Y compris
soupape d'arrêt (Chalwyn).

compresseur pour installation pneumatique avec séchoir à air.

échappement équipé d'un pare-étincelles.

Dimensions

Longueur 6.058 mm.

Largeur 2.438 mm.

Hauteur 2 591 mm env.

Poids

Poids à vide14,7 tonnes env.

Dispositifs de sécurité standard
Composants:
disque de rupture, protection de rupture de tuyau pour le couvercle arrière et la cylindre basculante, lampe pivotante, arrêt d'urgence, étrier de réparation, passerelle, dispositif de protection à bascule, bobine de terre, bobine d'arrêt d'urgence, protection à bascule et extincteur à poudre.

Divers

Équipements
lampe de travail, commande installée dans une armoire en acier inox store avec store.

Conservation
peinte au pistolet avec peinture émail pour carrosserie à 2 composants dans une couleur RAL standard au choix.

Inspection de superstructure
interprété par KOKS Group.

Livrets d'instruction
composés de modes d'emploi, de dessins et de
