Daco d350s - ligne de production de planches d'étiquettes - daco solutions - vitesse maximale de bande : 130 mètres/minute (426 pieds/minute) selon le support et la longueur de feuille

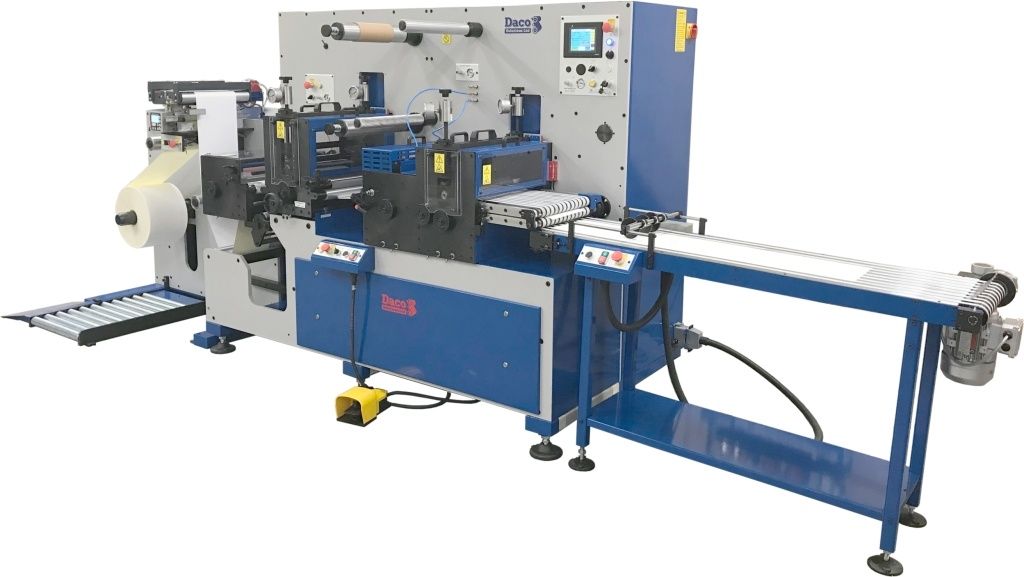

La ligne de production d'étiquettes Daco D350S pour la fabrication d'étiquettes pour impression par jet d'encre ou laser. La D350S peut produire des planches d'étiquettes aux formats A5, A4, A3 et SRA3. Le poste de découpe et l'unité de coupe en feuilles sont asservis au poste de coupe en feuilles en n'utilisant qu'un seul cylindre pour produire toutes les tailles de feuilles.

Avantages : La Daco D350S peut découper et couper avec un repérage en feuilles pour les clients qui souhaitent convertir le support à partir d'une presse numérique ou d'une presse flexo à étiquettes. Par ailleurs, la machine peut produire des étiquettes sur rouleaux pour faciliter la production d'étiquettes unies par les imprimantes thermiques et convient aux séries de production courtes à moyennes. La D350S est rapide à configurer grâce au logiciel d'asservissement innovant et l'écran tactile intuitif, qui donnent la possibilité à l'opérateur de commencer la production avec seulement 8 feuilles pour le paramétrage.
Le déroulement large de 700 mm (27,5 po) est doté d'un frein électronique et d'un contrôle de la tension de défilement . Une mise à niveau facultative sur le module de dérouleur U350L d'1 m (40 po) permettra de réduire au minimum la fréquence de changement des rouleaux.

Fonctions standard : Largeur de bande : 350 mm (13,75 po) Module de dérouleur U350

• Diamètre maximum : 700 mm (27,5 po)
• Puits d'aérage de 76 mm (3 po) de diamètre
• Frein à particules électromagnétique
• Contrôle de la tension de défilement.
• Fonction programmable de fin de bobine
  • L'utilisateur peut programmer le diamètre de fin de bobine - ralentissement et / ou arrêt. Le système n'utilise pas de suiveurs de bobine ou de capteurs externes qui pourraient être endommagés lors du changement des bobines. Le diamètre est programmé à partir de l'interface tactile de l'opérateur.
• Bande soulevée - l'opérateur, depuis l'interface tactile, relâche le frein de dérouleur pour faciliter le montage de la bande sur la machine.

Guidage électronique de bande BST

• Capteur à ultrasons - permet le guidage des matériaux transparents et opaques
• Capteur de guidage de bande réglable
• Correction +/- 25 mm (1 po).
• Table de raccordement intégrale avec crampons de bande pneumatiques

Marqueur Daco DBS

• 2 lames de marquage facilitent les marquages et le retrait des parties rognées

Redresseur de bande positionné avant le 1er poste de découpe pour assister au retrait du roulage du support. La barre de redressement a un bord tranchant et arrondi pour convenir aux matériaux enrobés Poste de découpe 1 Poste de découpe à servomoteur avec enrouleur de matrice

• Longueurs de rapports d'emporte-pièce : 8 po -18 po
• Porte-cylindre en acier trempé RotoMetrics fixe.
• Plaques épaisses d'acier rectifié 20 mm (0,78 po)
• Engrenage, angle de pression 20 degrés 1/8 po pas circ. sur l'avant du porte-cylindre et 32DP sur l'arrière du porte-cylindre
• Ajustement latéral de poste de découpe (le poste de découpe complet plutôt que la matrice seulement s'ajuste de +/- 15 mm)
• Ressorts pour matrice installés sur le poste de découpe pour lever le cylindre magnétique et faciliter le changement des plaques magnétiques

MODE DE CONFIGURATION - l'opérateur peut taquer la machine à une vitesse lente, les protections retirées. Système de découpeuse à repérage avec une précision de +/- 0,25 mm (0,010 po) à vitesse constante. Une marque de repère doit être imprimée sur chaque feuille et elle doit se trouver à distance d'autres impressions susceptibles d'entraver le détecteur de repère. Poste de refente-écrasement Avec 3 lames à écrasement à libération rapide, pour refendre ou rogner les bords lors de la production d'étiquettes sur une bobine. Utilise les lames à écrasement pneumatique Tidland qui fonctionnent contre un porte-cylindre en acier trempé RotoMetrics. Les lames à écrasement peuvent être aisément ajoutées ou enlevées grâce à un système de libération rapide. En outre, la pression d'écrasement est contrôlée par un régulateur de pression et un manomètre. Poste de coupe en feuilles

• Coupe en feuilles servo-motorisé (utilise un cylindre d'emporte-pièce fixe, avec soit une, soit deux lames de coupe en feuilles)
• Longueurs de feuille 100 mm à 1400 mm
• Porte-cylindre en acier trempé RotoMetrics fixe.
• Plaques épaisses d'acier rectifié 20 mm (0,78 po)
• Engrenage, angle de pression 20 degrés 1/8 po pas circ. sur l'avant du porte-cylindre et 32DP sur l'arrière du porte-cylindre
• Système de découpeuse à repérage avec une précision de +/- 0,25 mm (0,010 po) à vitesse constante. Une marque de repère doit être imprimée sur chaque feuille et elle doit se trouver à distance d'autres impressions susceptibles d'entraver le détecteur de repère.
• Convoyeur à butée avec fonction de comptage des lots Le convoyeur d'accélération et celui à butée utilisent des courroies plates larges de 20 mm.
• Racle réglable sur le poste de coupe en feuilles du porte-cylindre

Vitesse maximale de bande : 130 mètres/minute (426 pieds/minute) selon le support et la longueur de feuille Fonction de comptage :

• Feuilles
• Étiquettes
• Longueur - mètres

Rouleau d'entraînement recouvert de silicone, entièrement réglable Interface opérateur IHM à écran tactile de couleur

• Affiche le statut de la machine et les messages d'erreur
• Options de décompte
• Réglages de la tension
• Le stockage des tâche permet de paramétrer rapidement et aisément une tâche

Équipement en option :

• Module de dérouleur modulaire U350L 1 m (40 po) avec machine de levée de bobine, puits daération de 76 mm (3 po) de diamètre
• Porte-cylindre amovible avec rouleau de soutien
• Rouleau d'échenillage (à utiliser avec les matrices difficiles à dépouiller)
• Barre d'échenillage (à utiliser avec les matrices difficiles à dépouiller)
• Rembobineur de produit supplémentaire pour la production d'étiquettes unies (dont mandrin choisi par le client)
  • Diamètre maximum de rembobinage du produit : 360 mm (14 po)
  • Servomoteur
  • Contrôle de la tension de défilement.
  • Enroulage en entrée/sortie d'étiquettes
  • Gamme de mandrins pneumatiques de 25 à 76 mm (1 à 3 po).
• Machine de levée de bobine / d'emporte-pièce Daco RL200 - facilite le chargement d'une découpeuse rotative et elle le sécurise
• Manomètres de découpe RotoMetrics avec système à libération rapide pour minimiser les périodes d'indisponibilité.
• Cylindres d'emporte-pièce magnétiques RotoMetrics.
• Pédale pour taquer la machine (aide à monter la bande sur la machine)
• Poste d'impression flexo modulaire - encres à base d'eau ou UV
• Unité à jet d'encre modulaire DP350, à base d'eau ou UV, monochrome ou multicolore
