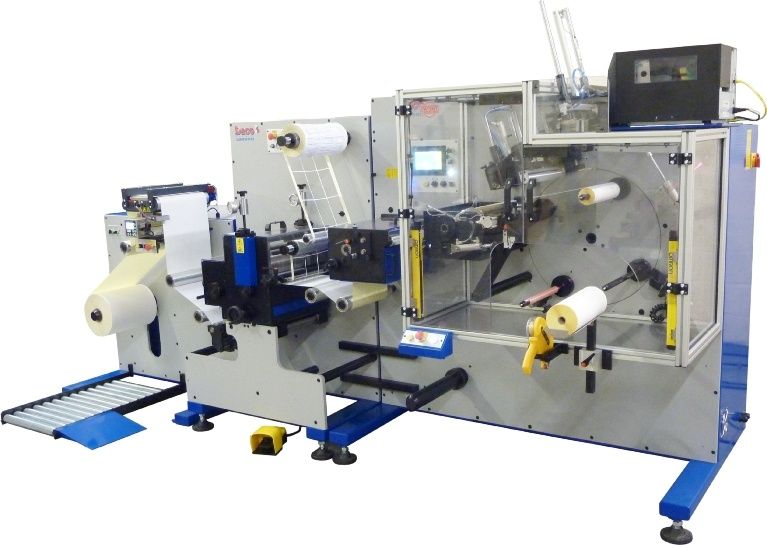

Daco td350 - ligne de transformation d'étiquettes unies - daco solutions - vitesse de bande maximale de 175 m/minute (575 pieds/minute)

Ligne de transformation d'étiquettes unies Daco TD350 est idéale pour transformer les étiquettes automatiquement, avec une faible intervention de l'opérateur. La machine est dotée d'une rembobineuse à barillet entièrement automatique à 4 axes et une haute capacité d'1 m (40 po).

Avantages : La ligne de transformation d'étiquettes unies Daco TD350 est idéale pour transformer les étiquettes automatiquement, avec une faible intervention de l'opérateur. La machine est équipée d'un module de dérouleur U350L 1 m (40 po) haute capacité qui réduit au minimum les changements de bobine-mère. Le barillet SVT servomoteur à 4 axes permet des changements rapides, ce qui, en plus de l'interface opérateur IHM avec écran tactile, rend la machine à la fois interactive et conviviale. La machine peut être configurée avec 1 ou 2 découpeuses rotatives servomoteur.
Le module de barillet Daco TD utilise un système unique de bande double-face (en attente de brevet) pour fixer la bande sur les cylindres, et les bobines finies sont fermées à l'aide d'une étiquettes imprimée par une imprimante intégrée à transfert thermique. Cela élimine le recours à des systèmes d'encollage à chaud compliqués et onéreux, qui causent bien souvent des problèmes aux opérateurs et aux utilisateurs finaux. Le stockage électronique des tâches, ajouté à une commande par écran tactile intuitif, outre des paramétrages mécaniques minimums, rendent la machine très simple à utiliser et à configurer.
L'opérateur peut sélectionner soit à partir de la longueur, soit à partir d'un nombre donné d'étiquettes par rouleau, et la machine coupe et transfert automatiquement la bande sur les cylindres, sans s'arrêter.
La ligne de transformation d'étiquettes unies Daco TD350 a une pléthore d'équipements en option qui vous permettent d'adapter avec précision la ligne de transformation d'étiquettes unies à vos besoins actuels et futurs, en raison de sa construction modulaire.
La machine convient à un marché croissant du transfert thermique où une préparation rapide, des vitesses de production élevées et une intervention minimale de l'opérateur sont autant d'éléments clés à l'obtention de bonnes marges bénéficiaires.

Fonctions standard : Largeur de bande : 350 mm (13,75 po) Module de dérouleur U350 à architecture en porte-à-faux

• Diamètre maximum : 1 m (40 po)
• Mandrin pneumatique de 76 mm (3 po)
• Levée de bobine automatique
• Frein à particules électromagnétique
• Contrôle automatique de la tension de défilement
• Fonction de fin de bobine - L'utilisateur peut programmer le diamètre de la fin de bobine - ralentissement et /ou arrêt - Le système n'utilise pas de suiveurs de bobine ou de capteurs externes qui pourraient être endommagés lors du changement des bobines. Le diamètre est programmé à partir de l'interface tactile de l'opérateur.

Guidage de bande

• Guidage électronique de bande BST
• Capteur à ultrasons - permet le guidage des matériaux transparents et opaques.
• Table de raccordement diagonale intégrale avec crampons de bande pneumatiques.
• Capteur de guidage de bande réglable.
• Correction +/- 25 mm (1 po).

Module de découpeuse Daco DM350

• Découpeuse rotative - servomoteur - avec longueurs de rapports d'emporte-pièce d'échenillage et rembobinage de matrice 203-457mm (8 po -18 po) Porte-cylindre en acier trempé RotoMetrics fixe - rapport 105T - 13,125 po. Engrenage - Angle de pression 20 degrés, 1/8 pas circ. Mandrin mécanique 76 mm (3 po) : Pour rembobinage de matrice Diamètre maximum de rembobinage de matrice : 609 mm (24 po)

Refente

• 3 lames de refente rotative à ciseaux à réglage rapide (lame de cisaille).
• Largeur de fente minimale : 13 mm (0,51 po)
• Ajustement latéral de lame : +/- 8 mm (0,31 po).
• Protection du couteau amovible verrouillé qui permet d'accéder aisément aux lames de refente et aux porte-cylindres.

Module de barillet à 4 axes SVT servomoteur

• Diamètre maximum de rembobinage : 340 mm (13,38 po)
• Diamètre minimum de bobine 50 mm (2 po)
• Contrôle de la tension en boucle fermée
• Support du bout de mandrin
• Mandrins pneumatiques 4 x 76 mm (3 po) (ou 4 choisis par le client)
• Arrêt réglable du cylindre - garantit le chargement précis des cylindres sur le mandrin.
• Système d'éjection automatique de rouleau complet avec récupération du rouleau éjecté - permet à l'opérateur d'enlever aisément les rouleaux vides.

Imprimer et appliquer l'applicateur d'étiquettes pour clore le rouleau fini d'une étiquette.

• Une imprimante à transfert thermique Toshiba Tec peut imprimer les données sur les étiquettes de clôture de rouleau. Les étiquettes imprimées sont recueillies sur une tête d'aspiration et sont appliquées aux rouleaux finis. Les données de clôture peuvent être programmées depuis l'écran tactile des machines.

Unités de comptage : Étiquettes / Mètres / Pieds Vitesse de bande maximale de 175 m/minute (575 pieds/minute) Interface opérateur IHM à écran tactile de couleur

• Affiche le statut de la machine, les avertissements et messages d'erreur
• Options de décompte
• Réglages de la tension
• Le stockage des tâches permet de paramétrer rapidement et aisément une tâche - 100 tâches
• Connexion à un modem pour les mises à niveau logiciel et les diagnostics de la machine

Équipement en option :

• Mise à niveau du logiciel et capteur pour les applications de découpeuse à repérage
• Barre de retournement pneumatique
• Porte-cylindre amovible avec rouleau de soutien
• Poste de découpe rotatif supplémentaire (pas d'échenillage ou enrouleur de déchets)
• Échenillage et rembobinage pour second poste de découpe
• Marqueur Daco DBS - permet d'enrouler les parties rognées avec les déchets de matrice.
• Vérins hydrauliques RotoMetrics manomètres de découpe.
• Pédale pour taquer la machine (aide à monter la bande sur la machine)
• Cylindres d'emporte-pièce magnétiques RotoMetrics.
• Mandrins pneumatiques - 19 à 76 mm (3/4 à 3 po).
• Poste(s) d'impression flexo
• Systèmes à jet d'encre UV
