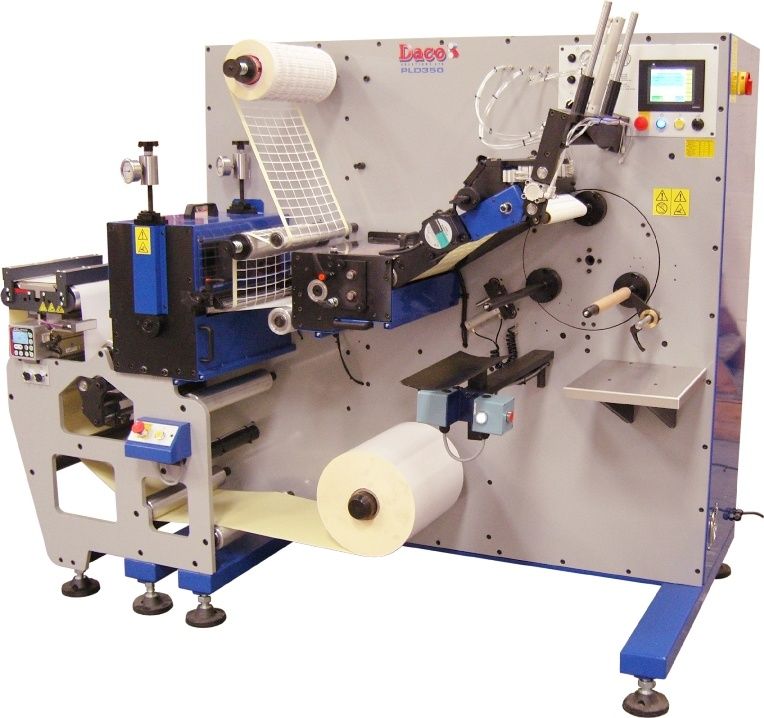

Daco pld250 / 350 / 430 - découpeuse rotative avec rembobineuse à barillet semi-automatique - daco solutions - vitesse : 175 mètres/minute–575 pieds/minute selon le support

La rembobineuse à barillet semi-automatique PLD est disponible avec un ou deux poste(s) de découpe rotative, des largeurs de bande de 250 mm (10 po), 350 mm (13,75 po) ou 430 mm (17 po) et offre à l'utilisateur les avantages du rembobinage à barillet pour une série courte.

Avantages : La découpeuse rotative Daco PLD avec une rembobineuse à barillet semi-automatique offre tous les avantages d'une rembobineuse à barillet avec en plus une préparation rapide, au contraire des rembobineuses à barillet conventionnelles. Cela permet de produire des séries plus courtes plus rapidement et plus efficacement.
La PLD250 / PLD350 / PLD430 est une découpeuse rotative particulièrement efficace avec une rembobineuse à barillet semi-automatique à 3 axes pour les productions de courte série. Au contraire des découpeuses traditionnelles, où la machine est arrêtée pendant longtemps pendant que les opérateurs coupent et remettent la bande sur les cylindres, la rembobineuse à barillet semi-automatique est uniquement arrêtée pendant quelques secondes, alors que le barillet répertorie. Des nouveaux cylindres sont mis sur l'arbre d'enrouleur alors que la machine est en cours de production. Le barillet coupe automatiquement la bande et l'applique sur les nouveaux cylindres.
De nombreux clients pensent que la PLD250 / PLD350 / PLD430 est idéale à la production d'étiquettes thermiques pour les imprimantes industrielles et de bureau à transfert thermique et la production d'étiquettes pour les pistolets de distribution d'étiquettes de prix. Avec la découpeuse rotative retirée, la machine peut servir de bobineuse-refendeuse très productive pour les productions de petites et longues séries. Si d'autres automatisations sont nécessaires, la ligne de production d'étiquettes unies entièrement automatique Daco TD, qui a un poste de découpe rotatif servomoteur avec une rembobineuse à barillet servomoteur à 4 axes avec clôture d'étiquettes, accroît encore plus la productivité.
Largeurs de bande de 250 mm (10 po), de 350 mm (13,75 po) ou de 430 mm (17 po)

Fonctions standard :

• Déroulement
  • Diamètre maximum : 700 mm (27,5 po)
  • Mandrin pneumatique de 76 mm (3 po)
  • Frein à particules électromagnétique Merobel
  • Contrôle automatique de la tension de défilement
  • Fonction de fin de bobine - L'utilisateur peut programmer le diamètre de la fin de bobine - ralentissement et /ou arrêt - Le système n'utilise pas de suiveurs de bobine ou de capteurs externes qui pourraient être endommagés lors du changement des bobines. Le diamètre est programmé à partir de l'interface tactile de l'opérateur.
• Guidage de bande
  • Guidage électronique de bande BST
  • Capteur à ultrasons - permet le guidage des matériaux transparents et opaques.
  • Table de raccordement diagonale intégrale avec crampons de bande pneumatiques.
  • Capteur de guidage de bande réglable.
  • Correction +/- 25 mm (1 po).
  • Dévidoir de bande pour la table de raccordement.
• Poste de découpe
  • Rapport d'emporte-pièce 153 - 406 mm (6 po-16 po) - modèle 250 / 203 - 457 mm (8 po-18 po) - modèle 350
  • Porte-cylindre en acier trempé - rapport 105T - 13,125 po
  • Plaques épaisses d'acier rectifié 16 mm (0,62 po)
  • Engrenage - Angle de pression 20 degrés, 1/8 pas circ.
  • Un rouleau d'échenillage avec contrôle réglable de la tension garantit un échenillage fiable, ce qui permet un fonctionnement à haute vitesse, même si l'enrouleur de matrice devient instable.
  • Enrouleur de déchets / de matrice - 609 mm (24 po) de diamètre
  • Mandrin mécanique 76 mm (3 po) pour enrouleur de déchets.
• Tête de tirage
  • Rouleau de silicone contre un rouleau tendeur entraîné.
  • Le rouleau de silicone empêche les étiquettes d'y adhérer, ce qui réduit les périodes d'arrêt.
  • Entièrement réglable pour convenir à différents supports d'étiquettes.
  • Le rouleau tendeur est entraîné par un moteur de 1,5 kW (2 ch).
• Refente
  • 3 lames de refente rotative à ciseaux à réglage rapide (lame de cisaille).
  • Largeur de fente minimale : 13 mm (0,51 po)
  • Ajustement latéral de lame : +/- 8 mm (0,31 po).
  • Protection du couteau amovible verrouillé qui permet d'accéder aisément aux lames de refente et aux porte-cylindres.
• Barillet - 3 positions
  • Diamètre maximum de rembobinage : 340 mm (13,38 po)
  • 3 puits d'aérage à changement rapide de 76 mm (3 po) de diamètres (ou 3 choisis par le client)
  • Enroulage servocommandé.
  • Contrôle automatique de la tension de défilement - contrôle automatique de la tension .
  • Dispositif de réglage du cylindre - garantit le chargement précis des cylindres sur le mandrin.
  • Système d'éjection automatique de rouleau - permet à l'opérateur d'enlever aisément les rouleaux vides.
• Fonction de comptage
  • Étiquettes
  • Linéaire - mètres
  • Ralentissement et arrêt automatiques programmables une fois le compte atteint.
• Interface opérateur à écran tactile de couleur
  • Affiche le statut de la machine, les avertissements et messages d'erreur
  • Options de décompte
  • Réglages de la tension
  • Le stockage des tâches permet de paramétrer rapidement et aisément une tâche - 100 tâches
• Vitesse - 175 mètres/minute - 575 pieds/minute - selon le support
• Conforme aux réglementations de la CE et tous les circuits utilisent des interrupteurs de sûreté à deux canaux, qui sont continuellement contrôlés à l'aide d'un relais de sécurité certifié.

Équipement en option :

• Dérouleur modulaire UL 1 m (40 po)
• Postes supplémentaire de découpe rotative - pour perforer (n'inclut pas l'enrouleur de matrice).
• Séparation latérale des lames (refente rotative).
• Porte-cylindre amovible - permet de perforer/d'effectuer une découpe arrière
• Mandrins pneumatiques - 19 à 76 mm (3/4 à 3 po).
• Marqueur Daco DBS - permet d'enrouler les parties rognées avec les déchets de matrice.
• Vérins hydrauliques RotoMetrics manomètres de découpe.
• Cylindres d'emporte-pièce magnétiques RotoMetrics.
• Lames de refente rotative supplémentaires.
• Les adaptateurs d'emporte-pièce utilisent les outils existants - Edale, KDO (K2), Dataply & Mark Andy (autres outils disponibles sur demande).
