Découpeuse rotative de table daco dtd250 - daco solutions - une vitesse maximum de 150 m/minute

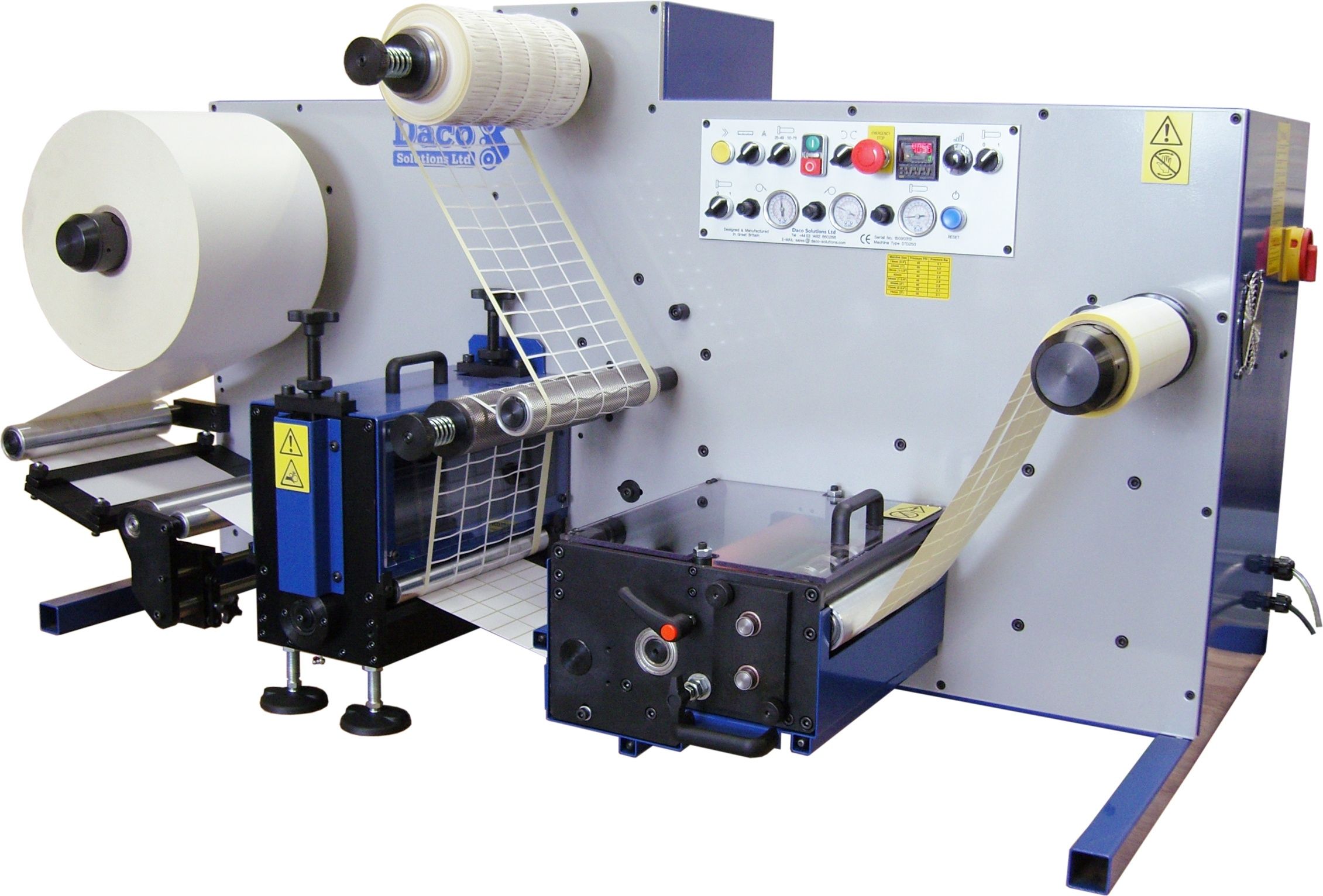

La découpeuse rotative DTD250 est une découpeuse rotative de table d'entrée de gamme de 250 mm destinée à la production d'étiquettes unies avec une vitesse maximum de 150 m/minute.

Avantages : La découpeuse rotative de table Daco DTD250 est une machine rentable, robuste et facile d'utilisation destinée à la transformation d'étiquettes unies/vierges pour les séries courtes à moyennes. La découpeuse rotative d'étiquettes est disponible avec un ou deux postes de découpe rotative, une refendeuse rotative et un contrôle de tension indépendant pour le déroulage / l'enroulage et possède une vitesse de production de 150 m / minute. De nombreuses découpeuses rotatives DTD250 ont été installées chez des clients qui les utilisent pour produire des étiquettes unies pour le marché en pleine croissance des étiquettes à transfert thermique.
Sa taille compacte et son passage-papier court permettent de minimiser les déchets ; le rouleau d'entraînement recouvert de silicone et entièrement ajustable permet de gagner un maximum de temps, puisque les étiquettes ne peuvent pas coller au rouleau. La DTD250 présente un contrôle de la tension précis grâce à l'utilisation d'un frein de dérouleur pneumatique qui est infiniment variable et d'un rembobinage à servomoteur.
Refendeuse rotative rapide avec réglage latéral pendant le défilement de série, les lames de refente peuvent être configurées avec la bande en position, au contraire de certains systèmes à cartouche. Une table de raccordement simplifie et accélère les raccords de bandes. Un mandrin pneumatique à changement rapide pour l'enroulage du produit veille à la tenue ferme des bobines.
Le poste de découpe de série accepte les outils Mark Andy 2200, Edale Alpha & Beta et KDO (K2) ; des plaques porte-matrices sont disponibles pour les matrices d'autres fabricants.
La découpeuse rotative peut également faire office de bobineuse-refendeuse pour la finition d'étiquettes pré-imprimées, en supprimant l'emporte-pièce rotatif.

Fonctions standard

• Dérouleur
  • Diamètre de déroulage maximum : 450 mm - Rouleau standard de supports d'étiquettes 1000 m.
  • Mandrin pneumatique 76 mm.
  • Frein pneumatique avec régulateur et calibre indépendants.
• Table de raccordement avec crampons de bande - Facilite et accélère les raccords de bande.
• Poste de découpe
  • Rapports de découpe 153 - 406.
  • RotoMetrics au travers d'un contre-cylindre endurci - 84T - rapport 10,5 po.
  • Engrenage - 1/8 cp, angle de pression de 20 degrés.
  • Plaques en relief de précision d'une épaisseur de 16 mm.
  • Un rouleau cabestan guidé avec contrôle ajustable de la tension garantit un échenillage fiable, autorisant un défilement à haute vitesse même si l'enrouleur matrice devient instable
  • Enrouleur de déchets / matrice - diamètre de 400 mm avec contrôle de la tension entièrement réglable.
  • Mandrin mécanique 76 mm pour enrouleur de déchets.
• Tête d'appel
  • Rouleau pinceur en silicone contre un rouleau tendeur guidé.
  • Le rouleau en silicone ne permet pas aux étiquettes de se fixer sur lui, ce qui réduit le temps d'indisponibilité.
  • Entièrement ajustable pour accueillir différents supports d'étiquettes.
  • Le rouleau tendeur est entraîné par un moteur de 1,5 Kw (2 ch).
• Refente
  • 3 lames de refente rotatives à installation rapide (cisaille).
  • Largeur de fente minimum : 13 mm
  • Ajustement lame latérale : +/- 8mm.
  • Protection verrouillée amovible pour accès aisé aux contre-cylindres et lames de refente.
• Enroulage
  • 1 rembobineuse de produit.
  • Diamètre de rembobinage maximum 360 mm.
  • Mandrin pneumatique 76 mm à changement rapide.
  • Servomoteur.
  • Enroulage en entrée/sortie d'étiquettes.
• Fonction de comptage
  • Étiquettes
  • Linéaire - mètres.
  • Ralentissement et arrêt automatiques programmables une fois le compte atteint.
  • Réinitialisation automatique du compteur
• Vitesse - 150 mètres / minute - 492 pieds / minute - selon les matériaux.
• Conforme aux réglementations CE et tous les circuits utilisent des interrupteurs de sécurité double canal, constamment surveillés à l'aide d'un relais de référence certifié.

Équipement en option

• Poste de découpe rotative supplémentaire - pour perforation (sans enrouleur de matrice).
• Contre-cylindre amovible avec galet porteur - permet la découpe arrière et la perforation.
• Poste de découpe à re-repérage à servocommande ( découpeuse à repérage ).
• Guidage électronique de bande BST doté d'un capteur à ultrasons.
• Séparation de lame latérale (refendeuse rotative).
• Barre d'échenillage de la matrice.
• Enroulages produit doubles.
• Mandrins pneumatiques - 25 à 76 mm.
• Marqueur Daco DBS250 permet aux parties rognées d'être rembobinées avec les déchets d'échenillage.
• Manomètres de découpe Vérins hydrauliques RotoMetrics .
• Cylindres de découpe magnétiques RotoMetrics.
• Crampons de bande pneumatiques pour la table de raccordement.
• Refendeuse à lame - avec réglage latéral pendant le défilement et une largeur de fente minimum de 10 mm.
• Lames de refente rotatives supplémentaires
• Adaptateurs de découpe pour utiliser les outillages existants - Edale (Alpha & Beta), KDO (K2), Focus (Proflex), Dataply & Gallus (autres disponibles sur demande).
