Débitmètre à clapet hydraulique - Lecture directe avec ressort - KFS & KFS-M40 - DN25 à DN600 - Acier, Inox, PVC, PPH, PVDF
Obtenir un devis / prix
Prix et détails sur demande
Mr. Marc Moinet
Echanger avec le vendeur
Description
Débitmètre à clapet hydraulique à lecture directe avec ressort - KFS & KFS-M40
APPLICATION :
L'indicateur de débit à palette KFS permet de visualiser les débits sur des tuyauteries de DN25 à DN600. Chaque appareil est calibré selon les exigences du client et équipé d'une échelle spécifique au produit.
La chambre de mesure comporte un clapet monté sur un axe en liaison avec une tige et un ressort. L'angle de rotation du clapet est proportionnel au débit. Un couplage magnétique transmet le mouvement du clapet à une aiguille sur un cadran. (Fig. A)
La gamme KFS comporte deux types d'indicateurs locaux :
Option : Sortie contact
Pour ajouter une fonction de surveillance, le débitmètre peut être équipé de contacts inductifs ou Reed. Chaque contact (2 au maximum) est réglable sur toute la plage de mesure.
Option : Transmission à sortie 4...20 mA
Un convertisseur peut être ajouté pour obtenir une sortie 4...20 mA (2 fils) proportionnelle au débit instantané.
Il est calibré en usine et ne nécessite aucun étalonnage sur site.
Les valeurs d'étalonnage sont stockées dans une puce mémoire.
L'EM dispose d'une protection contre les inversions de polarité.
- Pour liquides et gaz
- DN 25 à DN 600
- Exécution : Acier - Inox - PVC - PPH - PVDF
- Montage : Horizontal ou vertical
- Indépendant de la viscosité
- Options : Sortie 4-20 mA, contacts, totalisateur, version ATEX
APPLICATION :
L'indicateur de débit à palette KFS permet de visualiser les débits sur des tuyauteries de DN25 à DN600. Chaque appareil est calibré selon les exigences du client et équipé d'une échelle spécifique au produit.
La chambre de mesure comporte un clapet monté sur un axe en liaison avec une tige et un ressort. L'angle de rotation du clapet est proportionnel au débit. Un couplage magnétique transmet le mouvement du clapet à une aiguille sur un cadran. (Fig. A)
La gamme KFS comporte deux types d'indicateurs locaux :

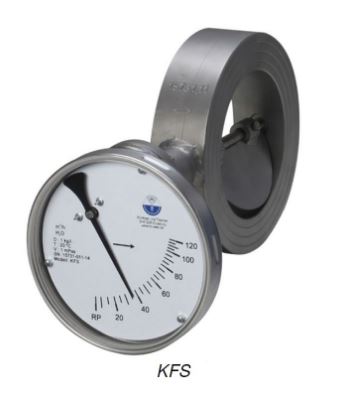

- KFS standard : Boîtier cylindrique avec fermeture à baïonnette
- KFS-M40 (boîtier M40) : Sortie 4-20 mA et totalisateur
Option : Sortie contact
Pour ajouter une fonction de surveillance, le débitmètre peut être équipé de contacts inductifs ou Reed. Chaque contact (2 au maximum) est réglable sur toute la plage de mesure.
Option : Transmission à sortie 4...20 mA
Un convertisseur peut être ajouté pour obtenir une sortie 4...20 mA (2 fils) proportionnelle au débit instantané.
Il est calibré en usine et ne nécessite aucun étalonnage sur site.
Les valeurs d'étalonnage sont stockées dans une puce mémoire.
L'EM dispose d'une protection contre les inversions de polarité.
