Débitmètre à clapet

17 produits trouvés
Le débitmètre à clapet fonctionne sur un principe mécanique où un clapet pivote proportionnellement au débit du liquide. Ce système est conçu pour être indépendant de la viscosité du fluide mesuré. Le mouvement est transmis par un aimant à une aiguille ou à un autre dispositif de lecture situé à l'extérieur du corps du débitmètre. Cela permet une mesure précise et continue du débit de liquide, avec une précision de ±2,5% fin d’échelle, même dans des conditions variées de pression et de viscosité. Le débitmètre à clapet gravitaire est conçu pour mesurer les débits dans des régimes d'écoulement gravitaires, qu'ils soient laminaires, turbulents ou fluviaux. Il s’utilise pour les applications de surveillance des réseaux d’assainissement et des stations de pompage, le traitement des eaux ainsi que la mesure de fluide industrielle.
voir plus
loading

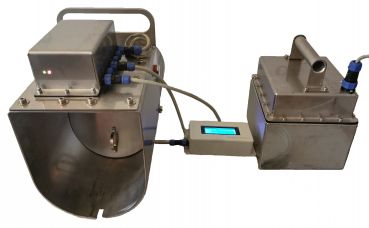

Débitmètre gravitaire à clapet rapide à installer possible en location idéal pour conduites pleines ou partiellement remplies -  GRAVIFLOW

Débitmètre gravitaire à clapet rapide à installer possible en location idéal pour conduites pleines ou partiellement remplies - GRAVIFLOW

Vendu par : ILSERVICE
Demander un devis

DÉBITMÈTRE GRAVITAIRE A CLAPET GRAVIFLOWINSTRUMENTS DE MESURE INDUSTRIELLE   - Mesure fiable pour tout régime d'écoulement gravitaire laminaire, turbulent ou fluvial. - Simple et rapide à ...

Débitmètre des eaux potable, pluviales, usées et process-énergie, possible en location - GRAVIFLOW

Débitmètre des eaux potable, pluviales, usées et process-énergie, possible en location - GRAVIFLOW

Vendu par : ILSERVICE
Demander un devis

INSTRUMENTS DE MESURE INDUSTRIELLE - GRAVIFLOW - FONCTION - Débit - LOCATION - VENTE - Location - Vente - MARCHÉ - Cimenteries et carrières - Industrie chimique - Industrie de la viande ...

Débitmètres à clapet pour liquide à montage vertical et horizontal, DN 15 à DN 200 - KLA

Débitmètres à clapet pour liquide à montage vertical et horizontal, DN 15 à DN 200 - KLA

Vendu par : BAMO MESURES
Demander un devis

Débitmètres à clapet - KLA - Pour liquide - DN 15 à DN 200 - Montage vertical et horizontal - Indépendant de la viscosité - Options : Contacts, 4 - 20 mA, ATEX - APPLICATIONS : - Le ...

Débitmètre 2 en 1 à palette et à clapet hydraulique anti-retour, diamètre 63 mm - FLOW VIS DN50

Débitmètre 2 en 1 à palette et à clapet hydraulique anti-retour, diamètre 63 mm - FLOW VIS DN50

Vendu par : HYDRALIANS
Demander un devis

Débitmètre hydraulique 2 en 1 à palette et à clapet anti - retour FLOW VIS DN50 - Réf. HYDRALIANS : 6519349 - CARACTÉRISTIQUES TECHNIQUES - Type de débitmètre : manuel - Plage de débit ...

Comment fonctionne un débitmètre à clapet ?
Le conseil de l'expert Comment fonctionne un débitmètre à clapet ? Découvrir
Débitmètre à clapet, robuste idéal pour liquides dans des tuyauteries - TSK

Débitmètre à clapet, robuste idéal pour liquides dans des tuyauteries - TSK

Vendu par : Kobold Instrumentation
Demander un devis

Débitmètre à clapet pour liquides TSK - Utilisant la transmission par liaison magnétique, le débitmètre à clapet TSK est adapté à la mesure de liquides dans des tuyauteries. - Il peut ...

Clap-17-dn1000

Clap-17-dn1000

Vendu par : GRAVIFLOW
Demander un devis

Débit nominal QN (m3/h) : 9200 - Débit maxi QM (m3/h) : 16000 - Précision du débitmètre eau GRAVIFLOW - Le débitmètre GRAVIFLOW est précis dès les trais faibles débits (0.1% du débit ...

Débitmètre à clapet hydraulique à lecture directe avec ressort - KFS & KFS-M40

Débitmètre à clapet hydraulique à lecture directe avec ressort - KFS & KFS-M40

Vendu par : BAMO MESURES
Demander un devis

Débitmètre à clapet hydraulique à lecture directe avec ressort - KFS & KFS - M40 - Pour liquides et gaz - DN 25 à DN 600 - Exécution : Acier - Inox - PVC - PPH - PVDF - ...

Clap-17-dn400

Clap-17-dn400

Vendu par : GRAVIFLOW
Demander un devis

- Débit nominal QN (m3/h) : 800 - Débit maxi QM (m3/h) : 1600 - Précision du débitmètre eau GRAVIFLOW - Le débitmètre GRAVIFLOW est précis dès les trais faibles débits (0.1% du débit ...

Du mal à choisir entre les différents produits ?
Essayez la demande groupée pour décrire votre besoin et recevoir plusieurs devis personnalisés
Demande groupée
Clap-17-dn500

Clap-17-dn500

Vendu par : GRAVIFLOW
Demander un devis

- Débit nominal QN (m3/h) : 1400 - Débit maxi QM (m3/h) : 2750 - Précision du débitmètre eau GRAVIFLOW - Le débitmètre GRAVIFLOW est précis dès les trais faibles débits (0.1% du débit ...

Clap-17-dn600

Clap-17-dn600

Vendu par : GRAVIFLOW
Demander un devis

- Débit nominal QN (m3/h) : 2400 - Débit maxi QM (m3/h) : 4800 - Précision du débitmètre eau GRAVIFLOW - Le débitmètre GRAVIFLOW est précis dès les trais faibles débits (0.1% du débit ...

Clap-17-dn200

Clap-17-dn200

Vendu par : GRAVIFLOW
Demander un devis

Débit nominal QN (m3/h) : 160 - Débit maxi QM (m3/h) : 330 - Précision du débitmètre eau GRAVIFLOW - Le débitmètre GRAVIFLOW est précis dès les trais faibles débits (0.1% du débit ...

Clap-17-dn100

Clap-17-dn100

Vendu par : GRAVIFLOW
Demander un devis

Débit nominal QN (m3/h) : 30 - Débit maxi QM (m3/h) : 60 - Précision du débitmètre eau GRAVIFLOW - Le débitmètre GRAVIFLOW est précis dès les trais faibles débits (0.1% du débit ...

Clap-17-dn800

Clap-17-dn800

Vendu par : GRAVIFLOW
Demander un devis

- Débit nominal QN (m3/h) : 5400 - Débit maxi QM (m3/h) : 10000 - Précision du débitmètre eau GRAVIFLOW - Le débitmètre GRAVIFLOW est précis dès les trais faibles débits (0.1% du débit ...

Clap-17-dn150

Clap-17-dn150

Vendu par : GRAVIFLOW
Demander un devis

Débit nominal QN (m3/h) : 90 - Débit maxi QM (m3/h) : 200 - Précision du débitmètre eau GRAVIFLOW - Le débitmètre GRAVIFLOW est précis dès les trais faibles débits (0.1% du débit ...

Débitmètre hydraulique gravitaire GRAVIFLOW CLAP-17 - DN1200 - Précision élevée dès faibles débits

Débitmètre hydraulique gravitaire GRAVIFLOW CLAP-17 - DN1200 - Précision élevée dès faibles débits

Vendu par : GRAVIFLOW
Demander un devis

- Débit nominal QN (m3/h) : 15000 - Débit maxi QM (m3/h) : 25000 - Précision du débitmètre eau GRAVIFLOW - Le débitmètre GRAVIFLOW est précis dès les très faibles débits (0.1% du ...

Clap-17-dn250

Clap-17-dn250

Vendu par : GRAVIFLOW
Demander un devis

- Débit nominal QN (m3/h) : 280 - Débit maxi QM (m3/h) : 580 - Précision du débitmètre eau GRAVIFLOW - Le débitmètre GRAVIFLOW est précis dès les trais faibles débits (0.1% du débit ...

Clap-17-dn300

Clap-17-dn300

Vendu par : GRAVIFLOW
Demander un devis

- Débit nominal QN (m3/h) : 400 - Débit maxi QM (m3/h) : 800 - Précision du débitmètre eau GRAVIFLOW - Le débitmètre GRAVIFLOW est précis dès les trais faibles débits (0.1% du débit ...

Combien coûte un débitmètre à clapet ?

Estimation de prix
  • Jusqu’à 11 000 euros pour un débitmètre à clapet gravitaire
  • Entre 700 et 2000 euros pour un débitmètre à clapet magnétique
Le prix d'un débitmètre à clapet varie entre 700 et 11 000 euros en fonction du type et des options intégrées. Un débitmètre à clapet magnétique, avec certification ATEX, vaut entre 700 et 2000 euros. En revanche, un débitmètre à clapet gravitaire de la marque Graviflow pour réseaux d’assainissement ou stations d’épuration coûte jusqu’à 11 000 euros. Ces modèles peuvent être équipés de diverses sorties électriques comme des contacts inductifs, des interrupteurs électroniques ou des codeurs de position angulaire avec des sorties analogiques 4-20 mA.

Les caractéristiques techniques d'un débitmètre à clapet certifié comprennent généralement :
  • Mesure de débit, typiquement de 0,1 à 25 000 m³/h.
  • Plage de température de fonctionnement étendue de -40°C à +300°C
  • Gamme de mesure allant de DN100 à DN1200 pour les débitmètres à écoulement gravitaire, de DN15 à DN200 pour les débitmètres à clapet magnétique.
  • Précision d’environ ±2,5% de la fin d'échelle.
  • Sorties analogiques linéarisées 4-20 mA pour l'automatisation des mesures.
  • Indépendance de la viscosité du fluide mesuré.
  • Robustesse et résistance dans des environnements de haute température.
  • Modèles disponibles avec des options de montage vertical ou horizontal.

Comment fonctionne un débitmètre à clapet ?

Le fonctionnement d’un débitmètre à clapet repose sur l'équilibre des forces. Lorsque le fluide s'écoule, il pousse le clapet qui tourne autour de son axe. La position du clapet, qui correspond à l'équilibre entre la force de poussée du fluide et la force de rappel du ressort interne, est utilisée pour déterminer le débit. Ce mouvement peut être transmis via un aimant suiveur ou une sortie électrique proportionnelle pour une intégration dans les systèmes de contrôle automatisés.

Un débitmètre à clapet pour liquide se compose principalement des éléments suivants :
  • Un clapet, soit l’élément pivotant qui se déplace en réponse au débit du fluide.
  • Une structure contenant le fluide et le clapet.
  • Un ressort maintenant le clapet en position et fournissant la force de rappel.
  • Un aimant annulaire transmettant sans contact le mouvement du clapet à l’aiguille indicatrice.
  • Un indicateur affichant la mesure du débit, soit une aiguille ou un écran numérique.
Le fonctionnement d'un débitmètre à clapet gravitaire, quant à lui, repose sur la mesure l'angle d'ouverture du clapet sous l'effet de la gravité. Ce type de débitmètre à clapet est insensible aux régimes d'écoulement variables et aux conditions hydrauliques amont. La mesure se fait par un capteur d'angle, souvent un accéléromètre, qui convertit la position du clapet en signal de débit.
Dans le cas d’un débitmètre à clapet magnétique, le mouvement du clapet est transmis à une aiguille ou à un capteur externe via un aimant suiveur. Cette transmission magnétique permet une lecture précise du débit. Les versions avancées peuvent inclure des contacts inductifs, des interrupteurs électroniques ou des codeurs de position angulaire avec des sorties analogiques 4-20 mA pour une intégration dans des systèmes de contrôle automatisés.

Quels sont les cas d’usage d’un débitmètre à clapet ?

Les débitmètres à clapet ou à piston sont utilisés pour mesurer le débit des liquides, avec une fiabilité accrue, notamment dans :
  • L’industrie chimique pour la mesure de divers produits chimiques.
  • Le traitement des eaux pour la surveillance des débits dans les stations de traitement de l’eau potable et des eaux usées.
  • L’industrie de la construction de machines pour le contrôle des fluides dans les systèmes de refroidissement et de rinçage.
  • L’énergie pour la mesure de débit dans les systèmes de refroidissement et de distribution de fluides.
  • L’industrie alimentaire et des boissons pour une mesure fiable de débit des liquides alimentaires.
  • Les réseaux industriels pour la mesure continue des débits de fluides.
  • Les ouvrages hydrauliques pour la mesure des débits et la régulation des flux.
  • Les applications générales pour la surveillance des flux de fluides dans les process industriels.
