Débitmètres électromagnétiques

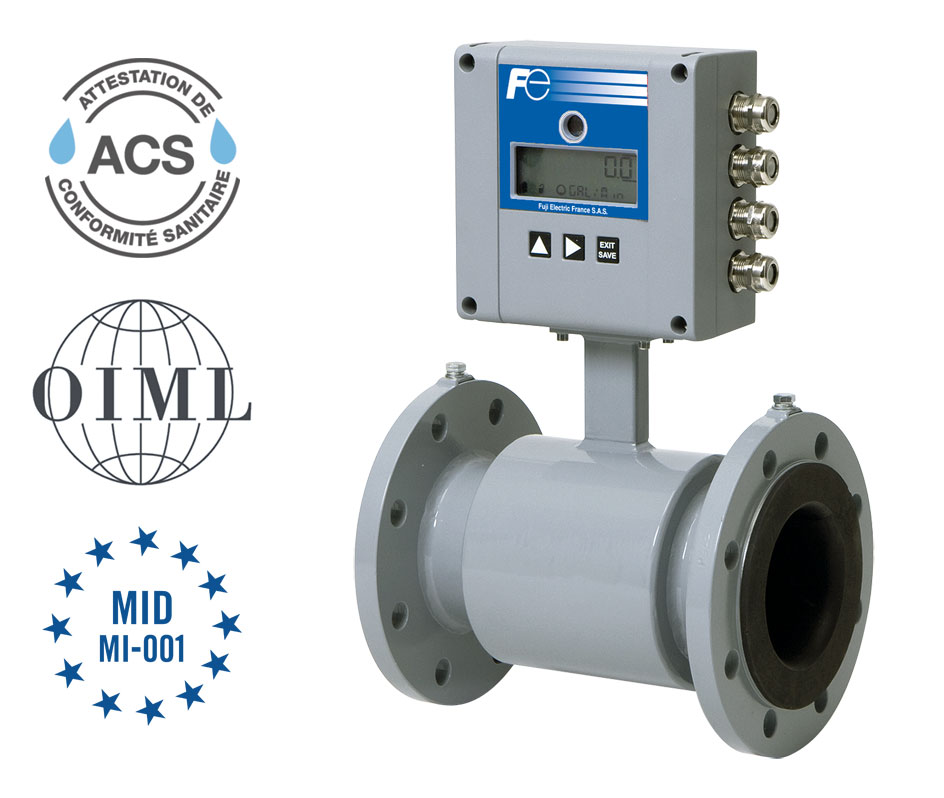

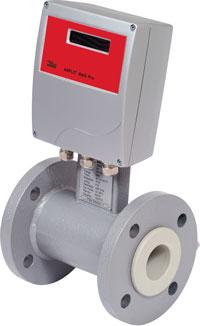

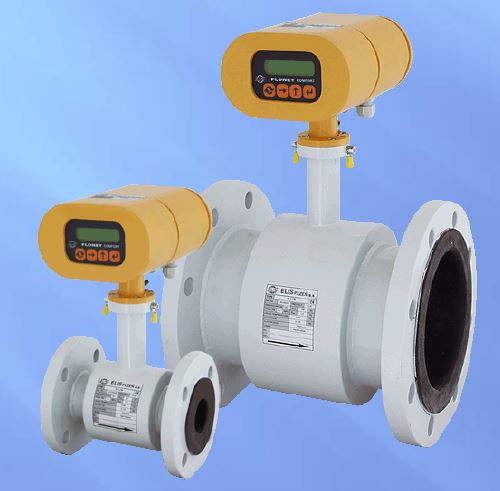

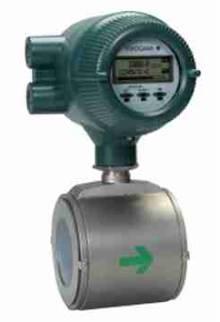

Le prix d’un débitmètre électromagnétique se situe entre 170 € et 8 500 € HT selon la configuration, le diamètre nominal (DN) et les options associées.

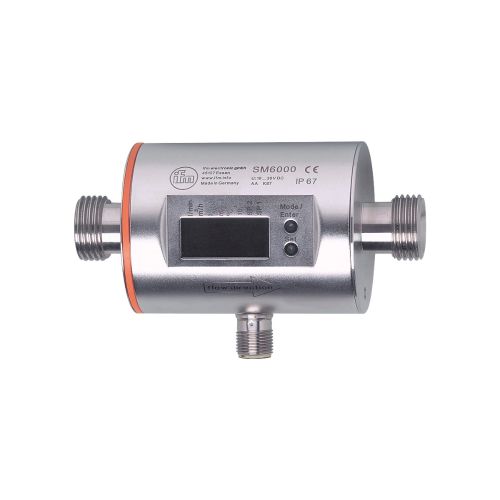

Les modèles d’entrée de gamme, utilisés pour des applications simples avec faibles débits et petits diamètres (DN ≤ 50), commencent autour de 170 € à 500 € HT.

Pour des installations industrielles standards (eau potable, eaux usées, process), les prix observés se situent entre 1 000 € et 3 500 € HT, en fonction du DN, des matériaux et des sorties de communication (4-20 mA, Modbus).

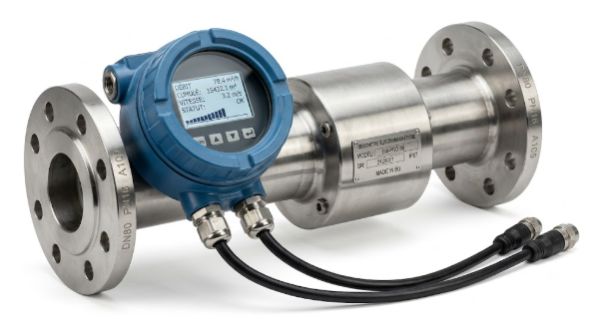

Les modèles destinés à des réseaux de grande section (DN ≥ 150) ou intégrant des contraintes spécifiques (pression, environnement immergé, certifications) atteignent 4 000 € à plus de 8 000 € HT.

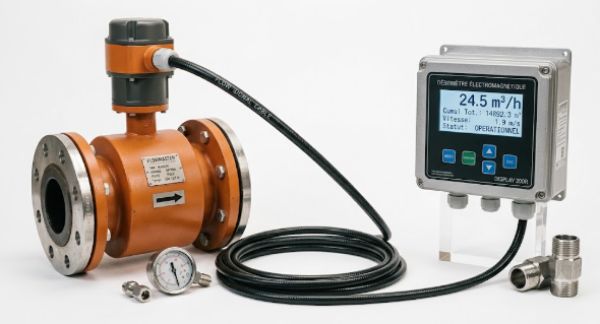

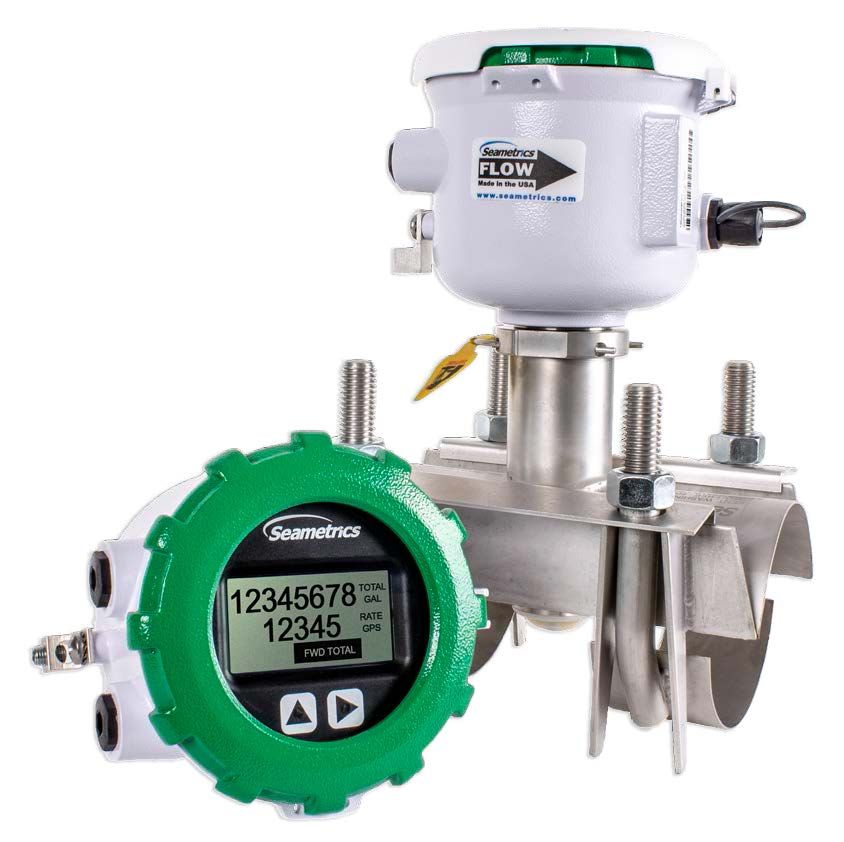

Les écarts de prix s’expliquent par la diversité des configurations disponibles : chaque débitmètre peut être ajusté selon le diamètre, le type de montage (compact ou déporté), les matériaux en contact avec le fluide ou les options de communication. Les fabricants proposent fréquemment des configurateurs, ce qui signifie que le prix final dépend des paramètres techniques définis pour l’installation.

Le débitmètre électromagnétique mesure le débit volumique en appliquant la loi de Faraday, liant vitesse d’écoulement et tension induite. Un champ magnétique généré par des bobines électromagnétiques traverse le fluide conducteur et crée une force électromotrice proportionnelle à la vitesse. Le transmetteur convertit ce signal électrique en sortie 4-20 mA ou bus terrain, exploitable en automatisation industrielle.

Schéma de principe :

• Champ magnétique ⟂ écoulement
• Fluide conducteur en mouvement
• Tension induite captée par électrodes
• Signal traité par convertisseur

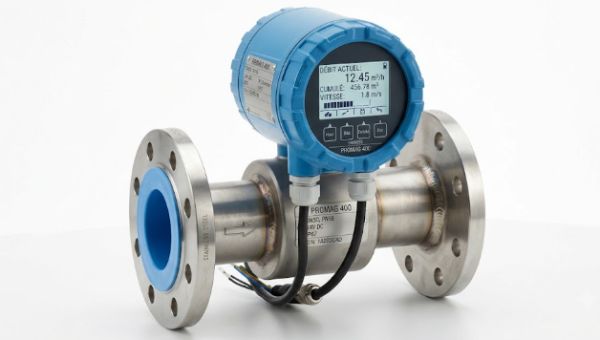

Un débitmètre électromagnétique intègre plusieurs composants critiques assurant précision de mesure et compatibilité process selon le fluide et le DN. Le tube de mesure, isolé par un revêtement PTFE ou caoutchouc, empêche les courants parasites. Les électrodes de mesure détectent la tension induite, transmise au boîtier électronique pour conversion en signal analogique ou numérique.

• Tube de mesure : section adaptée au diamètre nominal (DN3 à DN3000)
• Électrodes : inox 316L, Hastelloy, tantale selon compatibilité chimique
• Bobines : génération du champ magnétique stable
• Revêtement : PTFE, ébonite, polyuréthane selon abrasion/corrosion
• Transmetteur : sortie 4-20 mA, HART, Modbus, Profibus

Un débitmètre électromagnétique fonctionne uniquement avec des fluides présentant une conductivité électrique ≥ 5 µS/cm, condition indispensable à la génération du signal. Les liquides non conducteurs comme hydrocarbures ou gaz restent incompatibles. La mesure impose aussi une conduite remplie pour éviter toute perte de précision liée à des zones non mouillées.

Les débitmètres électromagnétiques s’intègrent dans les process nécessitant une mesure de débit de liquides conducteurs avec stabilité de mesure et faible maintenance. Leur utilisation couvre des secteurs où la gestion des fluides impacte directement la performance opérationnelle et la conformité réglementaire, notamment en réseaux d’eau ou production industrielle.

• Eau et assainissement : gestion des réseaux d’eau, station d’épuration, sectorisation réseau
• Industrie chimique : contrôle de process, dosage de réactifs corrosifs

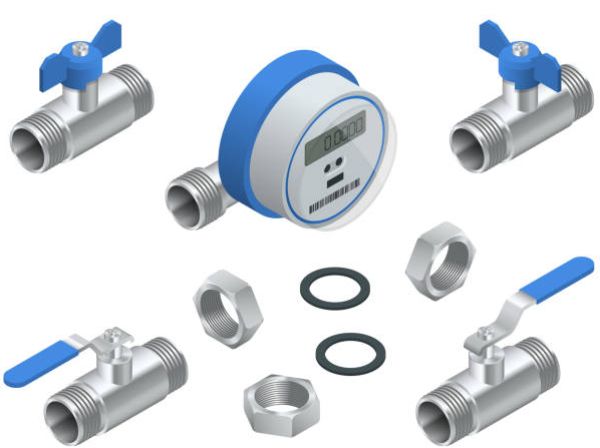

• Agroalimentaire : applications hygiéniques, circuits CIP, remplissage de cuves
• Papeterie : mesure de liquides chargés en fibres
• Mines : transport de boues abrasives
• Énergie : circuits de refroidissement, suivi de consommation

Un débitmètre électromagnétique répond à des usages industriels où la mesure en continu conditionne la régulation et l’automatisation des installations. Il permet de piloter des systèmes de dosage volumique ou de détecter des dérives de consommation avec une précision de ±0,2 % à ±1 % selon configuration et DN.

• Surveillance de débit sur réseaux hydrauliques
• Dosage volumique dans systèmes automatisés (PLC / SCADA)
• Remplissage de cuves avec contrôle de volume
• Suivi de consommation pour optimisation énergétique
• Détection de fuite via analyse de débit résiduel
• Comptage volumétrique certifié (MID, OIML)

Les débitmètres électromagnétiques mesurent efficacement des fluides chargés ou abrasifs, à condition de maîtriser les effets des solides et des gaz sur le signal électrique. La présence de bulles ou de dépôts conducteurs peut générer du bruit de signal et altérer la reproductibilité des données.

Le débitmètre électromagnétique garantit une précision de mesure stable entre ±0,2 % et ±1 %, indépendante de la pression, température ou viscosité du fluide. L’absence de pièces mobiles réduit les risques d’usure et favorise une faible maintenance sur des applications industrielles en continu. Cette technologie assure une reproductibilité des données élevée, adaptée aux systèmes de contrôle de process critiques.

• Mesure sans perte de charge dans la conduite
• Stabilité de mesure sur large plage de débit
• Fiabilité de mesure sur fluides chargés ou abrasifs
• Intégration facile dans automatisation (HART, Modbus, Profibus)

Le débitmètre électromagnétique impose des conditions strictes liées à la conductivité électrique du fluide et à la qualité du signal mesuré. Une conductivité inférieure à 5 µS/cm rend la mesure impossible, tandis que la présence de gaz ou de dépôts peut perturber le signal électrique et générer des dérives.

• Fluide obligatoirement conducteur (exclusion hydrocarbures)
• Sensibilité aux bulles d’air et écoulements bi-phasiques
• Influence des dépôts conducteurs ou isolants sur électrodes
• Nécessité d’une conduite remplie pour garantir la précision
• Risque de bruit électrique en environnement industriel perturbé

Les débitmètres électromagnétiques se distinguent des technologies massiques, ultrasons ou vortex selon le type de fluide, la précision attendue et les contraintes process. Le choix dépend du besoin métier, notamment pour des applications en liquides conducteurs ou des environnements exigeant une mesure indépendante des conditions physiques.

L’installation d’un débitmètre électromagnétique impose une conduite remplie et une position adaptée pour garantir la fiabilité de mesure et éviter les erreurs de signal. Un montage vertical avec écoulement ascendant limite la présence de bulles d’air et stabilise le profil d’écoulement. L’installation en point bas reste recommandée pour maintenir une colonne de fluide continue.

• Installer sur conduite pleine, éviter toute zone partiellement remplie
• Privilégier un montage vertical avec écoulement ascendant
• Éviter les points hauts favorisant accumulation de gaz
• Assurer une mise à la terre correcte pour limiter le bruit de signal
• Positionner loin des pompes ou vannes perturbatrices

Un débitmètre électromagnétique nécessite des longueurs droites amont et aval pour stabiliser le profil d’écoulement et garantir la précision de mesure. Les turbulences générées par coudes, vannes ou pompes impactent directement la reproductibilité des données. Une mauvaise implantation entraîne des écarts supérieurs à ±1 %, notamment sur des DN élevés.

Le débitmètre électromagnétique doit être sélectionné selon les contraintes d’environnement pour garantir la sécurité des installations et la durabilité du capteur. Les conditions de pression, température et exposition influencent le choix du boîtier électronique, des matériaux et des certifications comme ATEX ou SIL.

• Choisir un indice de protection IP67 ou IP68 pour environnement humide
• Sélectionner version ATEX pour zone explosive
• Adapter revêtement (PTFE, caoutchouc) selon compatibilité chimique
• Prévoir installation enterrée avec boîtier IP68 si réseau eau
• Vérifier accessibilité pour maintenance préventive

Un débitmètre électromagnétique maintient sa précision de mesure à condition de contrôler régulièrement l’encrassement du tube et des électrodes de mesure. Les dépôts conducteurs ou isolants altèrent le signal électrique et génèrent des dérives progressives. Une maintenance préventive planifiée limite les arrêts process et garantit la stabilité de mesure sur le long terme.

• Nettoyer périodiquement les électrodes selon nature du fluide
• Vérifier l’état du revêtement interne (PTFE, ébonite)
• Contrôler l’absence de dépôts ou encrassement du capteur
• Inspecter les connexions électriques et la mise à la terre
• Surveiller les alarmes issues du diagnostic embarqué

Un débitmètre électromagnétique nécessite un étalonnage initial en usine puis des vérifications périodiques pour garantir une précision conforme aux exigences process. La calibration peut s’effectuer sur banc ou via des méthodes in situ, notamment en réseaux d’eau soumis à des exigences réglementaires comme OIML R49 ou MID.

• Vérifier la dérive de mesure à intervalles définis
• Réaliser une calibration sur site ou en laboratoire accrédité
• Comparer avec un débit de référence ou compteur étalon
• Documenter les résultats pour conformité réglementaire

Les débitmètres électromagnétiques intègrent des fonctions de diagnostic embarqué permettant d’identifier rapidement les anomalies de mesure et d’éviter les erreurs de pilotage process. Le bruit de signal, les écarts de débit ou les pertes de conductivité sont détectés et remontés vers les systèmes de supervision via HART, Modbus ou Profibus.

• Détecter bruit électrique ou perturbations du signal analogique
• Identifier présence de gaz ou conduite partiellement remplie
• Analyser dérives de mesure liées aux dépôts ou usure
• Exploiter les alertes du système de diagnostic en ligne
• Intégrer les données dans PLC / SCADA pour supervision continue
