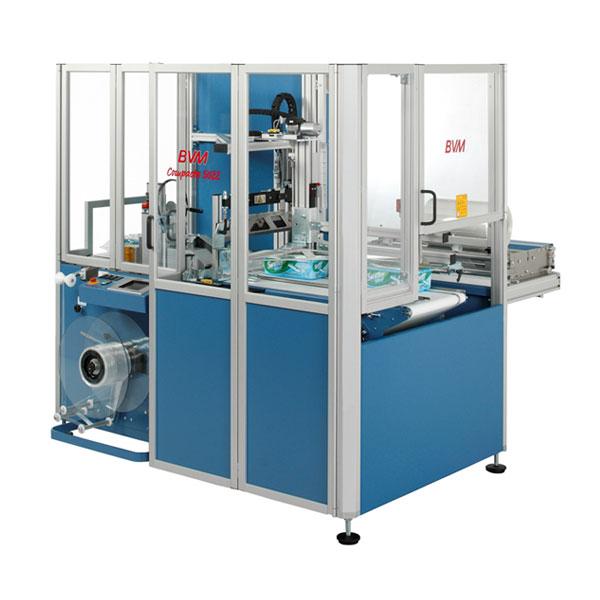

Emballeuse automatique intégrale - BVM Type COMPACTA 5022 TREND - jusqu'à 60 cycles par minute

La série Compacta de machines de mise sous film est conçue pour l'emballage automatique. Ces machines d'emballage en ligne à contrôle par cellules photo-électriques peuvent être alimentées manuellement ou entièrement automatiquement. La machine de mise sous film fabrique un emballage soudé sur trois côtés à partir de film dossé. En fonction du modèle et de l'équipement de la machine de mise sous film, le système d'emballage sophistiqué et ses systèmes d'alimentation permettent des cadences allant jusqu'à 60 cycles par minute.

Les systèmes de soudage à chauffe continue de cette série de machines de mise sous film permettent d'utiliser tous les films du commerce en polyéthylène, polyoléfine et en PVC. L'utilisation d'un film fin en polyoléfine et le couteau de séparation BVM permettent de réaliser des soudures très fines.

Réglage simple de la machine d'emballage grâce à une manivelle avec liste de formats, pouvant être enregistrée dans le pupitre tactile, avec enregistrement des données de format dans le pupitre tactile. Cela garantit des temps de réglage courts de la machine de mise sous film et une sécurité de fonctionnement maximum.

La Compacta Trend existe avec une largeur de soudure de 500 mm pour un format allant jusqu'à 450 mm.

Données techniques

• Bâti-machine en acier mécano assemblé
• Tous les systèmes de soudure sont à chauffe permanente sans entretien
• Soudure transversale avec couteau intégré et interchangeable séparément
• Entraînement guillotine de soudure électro-mécanique, hauteur réglable sans palier
• Système de soudure transversale suspendue avec guidage de précision linéaire équipé en version standard d'un automate programmable
• Tableau de commande Touch Panel avec guidage graphique et display couleur
• Changement de format rapide par intégration des mesures et performances des produits dans le Touch Panel
• Mémoire pour 100 formats produits et paramètres avec intégration des cadences et des températures de soudure
• Vitesse de tous les entraînements réglable par variateur de fréquences
• Intervention minimale grâce à un entraînement direct des bandes d'alimentation et d'évacuation
• Alimentation In-Line des produits et cadencement par cellules photo-électriques sélectionnables en horizontal ou vertical
• Plaque presse film au niveau de la guillotine de soudure transversale avec détection produits
• Bande de transport d'alimentation à arête vive rotative, extensible pour mise en place facile du film
• Soudure longitudinale actionnée pneumatiquement avec dispositif d'ouverture permettant la mise en place aisée du film
• Dispositif de déroulement du film positionné à une hauteur ergonomique sans axe (le changement de bobine de film s'en trouve ainsi facilité et plus rapide)
• Dispositif d'enroulement du film à grande capacité et contrôle de rupture
• Commutateur réversible droite/gauche positionné directement au niveau de l'alimentation du film avec contrôle de fin de bobine
• Changement de formats par manivelles pour hauteurs produits et largeurs de passage
• Les niveaux de soudure transversale et longitudinale sont réglés à mi-hauteur des produits par une seule manivelle
• Réglage fin des niveaux de soudure longitudinale ± 20 mm
• Habillage de protection en profilé d'aluminium/Makrolon avec portes pliantes pour une accessibilité maximale. Toutes les portes sont équipées de détecteurs de sécurité.
• Les équipements BVM sont conformes aux normes CE
• Les machines BVM remplissent les nouvelles prescriptions EN ISO 13849-1 ainsi que les nouvelles prescriptions européennes 2006/42/EG et 2004/108/EG.

Caractéristiques

• Tableau de commande : à gauche (à droite sur option en supplément)
• Largeur guillotine de soudure : 500 mm
• Dimension de soudure maxi : environ 450 mm
• Hauteur de passage : 220 mm (Standard)
• Largeur bandes alim. et évacuation : 400 mm
• Cadence : jusqu'à 40 cycles/minute.*
• Soudure longitudinale : en fonctionnement continu
• Laize maxi du film : 650/650 mm
• Film dossé
• Diamètre maxi bobine de film : 400 mm
• Raccordement électrique : 400 VDS, 50 Hz avec Terre et neutre
• Commande électrique Software : Siemens STEP 7
• Commande électrique Hardware : CPU VIPA compatible avec périphérie Siemens
• Puissance de raccordement : env. 5kVA
• Raccordement pneumatique : 6 bar – consommation 1 NL / cycle
• Peinture : RAL 5007 – bleu brillant
• Hauteur de travail : 850 ± 50 mm

* La cadence de la machine est tributaire de ses équipements, de la nature des produits et du type de film
