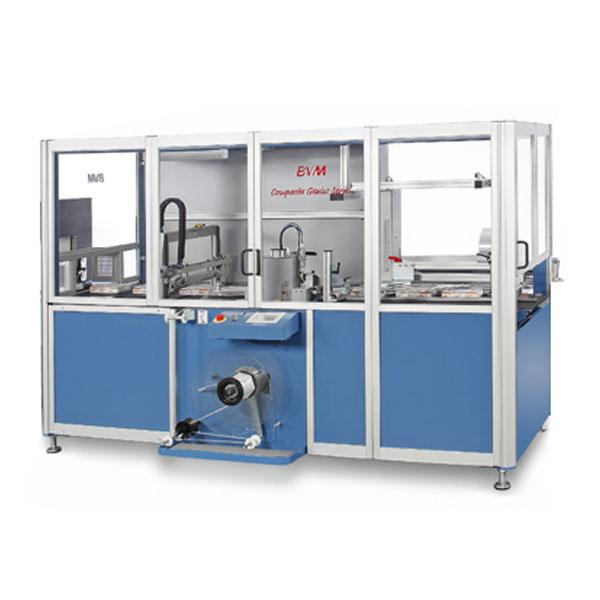

Emballeuse automatique intégrale BVM - Type COMPACTA GENIUS - Servo, 150 cycles/minute

La Compacta Genius Servo pour l'emballage entièrement automatique. Cette machine en ligne à contrôle par cellules photo-électriques peut être alimentée manuellement ou entièrement automatiquement. Le domaine d'application concerne l'emballage de boîtes, de logiciels et de produits médiatiques, d'articles d'imprimerie comme par ex. des livres à couverture rigides, de lots et d'autres produits. Grâce à sa construction mécanique simple, la machine est abordable malgré l'utilisation de la technologie de servo-entraînement. Les systèmes d'alimentation BVM permettent des cadences élevées allant jusqu'à 150 cycles par minute. L'alimentation peut consister en une bande de cadencement, un convoyeur à rouleaux d'accumulation ou une chaîne à taquets.

*Un système de soudage à chauffe permanente permet l'utilisation de tous les types courants de film, tel que les polyéthylènes, les polypropylènes (OPP, CPP), les polyoléfines et les PVC.

* en fonction du type de machine, du produit et de l'équipement

La conjugaison polyoléfine et couteau de séparation BVM permet d'obtenir des soudures extrêmement fines. Les réglages simples sans manivelle et le maniement aisé des différents éléments garantissent des temps de réglage des formats réduits et une haute sécurité de production.

Données techniques

• Bâti-machine soudé en tubes acier
• Cadencement des produits flexible par barrière de cellules photo-électriques
• Alimentation, selon les cas en manuel, directement depuis la machine en amont ou par un système d'alimentation
• Equipé de série d'une commande par automate programmable, Profibus et axes servo
• Soudure transversale en continu, système accompagnant
• Barres de soudure à mouvement contraire, couteau de découpe intégré, entraînement par servo-moteurs, hauteur de passage réglable sans palier
• Soudure longitudinale à commande pneumatique. Dispositif d'ouverture pour dépose facile du film
• Système de soudure à chauffe permanente et sans entretien
• Plaques presse-film au niveau de la guillotine de soudure transversale avec détection des produits
• Ecran tactile en guise de pupitre de commande, display couleur et graphique de guidage pour l'opérateur, affichage texte sur display
• Changement de format automatique y compris le niveau de soudure à partir de la mémoire produit
• Mémoire pour 100 formats produits et paramètres, vitesses et températures de soudure
• Longueur sachet et longueur du pas d'accompagnement de la barre de soudure réglable sans palier au niveau de l'écran tactile
• Entrainement principal réglable sans palier, commande par BUS-Système en fonctionnement MASTER-SLAVE avec axes servo
• Longueur pas d'accompagnement commandée par servo-moteur
• Les vitesses de tous les entraînements sont réglables par variateur de fréquence
• Dispositif d'enroulement de film avec contrôle de déchirement du film
• Bouton de sélection pour sens de rotation débit film gauche / droite, y compris contrôle de fin de bobine
• Répartiteur des chutes mécanique avec un grand enrouleur de chutes
• Bande de transport amovible pour l'enfilage des bobines
• Bande de transport d'évacuation à vitesse réglable en deux points par variateur de fréquence (longueur d'accompagnement et de transport)
• Habillage de protection en profilés aluminium/Polycarbonat et contacts de sécurité au niveau des portes pliantes
• Les équipements BVM sont conformes aux normes CE en vigueur.
• Les machines BVM répondent aux nouvelles normes EN ISO 13849-1 ainsi qu'aux normes machines 2006/42/EG et aux normes électromagnétiques 2004/108/EG.

Caractéristiques

• Guillotine de soudure transversale : 500 mm – système de soudure accompagnante
• Soudure longitudinale : en continu
• Hauteur de passage : 150 mm
• Largeur bande de transport : 400 mm
• Cadence : jusqu'à 140 cycles/minute*
• Tableau de commande standard : à gauche (à droite sur demande en supplément)
• Laize du film : maxi 650/650 film dossé
• Diamètre bobine de film : maxi 400 mm
• Raccordement électrique : 400 VDS, 50 Hz avec Terre et neutre
• Commande électrique Software : Siemens TIA
• Commande électrique Hardware : Siemens S 7 -1500
• Raccordement pneumatique : 6 bars – diamètre 9 mm
• Puissance de raccordement : env. 12.5 kVA
• Peinture standard : RAL 5007 – bleu brillant
• Bâti convoyeur + tôles de protection : RAL 7004 – gris
• Autres couleurs possibles sur demande préalable
• Niveau Hauteur de travail (de série) : 850 ± 50 mm

* La cadence de la machine est tributaire de ses équipements, de la nature des produits et du type de film

* La largeur de la barre de soudure peut varier dans ce cas
