Extender Wizard SRX - VGA, USB 1.1, Stereo Audio

Déportez un signal VGA haute résolution, un port USB 1.1 transparent et le son stéréo jusqu'à 50 m, sur un câble simple CATx. La puissance de l'USB transparent
Le prolongateur associe les signaux VGA,USB 1.1 et audio pour les transmettre jusqu'à 50 mètres sur un simple câble CATx. Un bouton rotatif encastré permet le réglage fin de l'image affichée, tandis que le son stéréo cristallin et l'USB 1.1 transparent fonctionnent par simple branchement. Tous les périphériques USB remplissant les exigences associées à l'USB 1.1, tant à 1,5 Mbits/s (low speed) qu'à 12 Mbits/s (full speed), sont pris en charge.

Lecture et du stockage DDC EDID
Les cartes graphiques récentes, même avec une sortie analogique, nécessitent la présence d'informations DDC (Display Data Channel). Sans ces informations, elles n'affichent aucune vidéo ou uniquement la résolution la plus faible sans aucune option pour en obtenir une plus élevée. Le prolongateur Wizard SRX lit les informations DDC fournies par le moniteur connecté et les transfère au module local qui les enregistre en mémoire non volatile.

Version double vidéo
Le SRX en version double vidéo (ACU5052A) requiert deux liaisons CATx pour transmettre tous les signaux. La seconde liaison vidéo possède en outre un port série RS-232/V.24 transparent jusqu'à 19 200 bits/s.

Format surbaissé
Le prolongateur Wizard SRX est livré dans le coffret compact des prolongateurs Wizard. Ceci vous permet de le monter à coté des versions existantes pour PS/2 ou USB longue portée dans le même support rackable 19" (ACU5000A). Jusqu'à 16 modules simple vidéo ou 8 versions double vidéo peuvent être ainsi assemblés dans 2U de hauteur.

Prise en charge de RS-232/V.24
Le SRX en version double vidéo (ACU5052A) requiert deux liaisons CATx pour transmettre tous les signaux. La seconde liaison vidéo possède en outre un port série RS-232/V.24 transparent jusqu'à 19 200 bits/s.

Accès local
Les deux modules locaux possèdent des ports de reprise locale pour connecter le son et un écran VGA de contrôle. En combinaison avec les systèmes d'exploitation capables de gérer plusieurs claviers et souris, cela permet éventuellement d'exploiter une console locale en branchant un clavier et une souris directement sur des ports USB libres du PC. Connecteurs

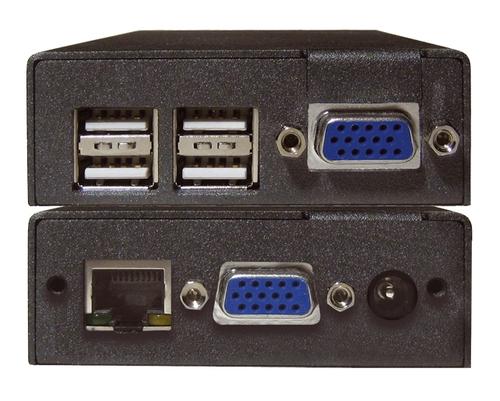

Module distant - 1 RJ-45 F ; 4 USB type A F ;
1 HD15 F pour VGA ; 1 prise jack audio 3,5mm ;
1 canon pour l'alimentation secteur ;
ACU5052A possède en plus : 1 RJ-45 F, 1 HD15 F, 1 DB9M
Module local - 1 RJ-45 F ; 1 USB type B F ; 2 HD15 F pour VGA ;
2 prises jack audio 3,5 mm ;
ACU5052A possède en plus : 2 HD15 F, 1 DB9 F, 1 RJ-45 F, 1 canon pour l'alimentation secteur
Alimentation - Adaptateur secteur externe à détection automatique 100-240 V ca,
sortie 5 V cc 2,5 A (PS649-R3)
Dimensions - ACU5051A : H 2,6 x L 7,5 x P 12,5 cm ;
ACU5052A : H 5,2 x L 7,5 x P 12,5 cm
Poids - 0,5 kg par module Comprend :
- 1 module local
- 1 module distant
- 1 alimentation
- 1 cordon secteur IEC 320
- 1 manuel utilisateur sur CD
- 1 cordon VGA (2 avec ACU5052A)
- 1 cordon USB A-B
- 1 cordon audio
- 1 cordon série DB9 (avec ACU5052A) Plateforme de distribution d'alimentation pour les applications KVM de haute performance. Switch KVM haut de gamme pour ordinateurs multividéo et périphériques USB. Déport KVM VGA + USB + audio jusqu'à 300 m sur câble CATx. Déport DVI-D simple voie + clavier/souris USB sur un seul câble CAT6. Switch KVM avec vidéo DVI-D Single-Link plus USB 2.0 transparent ou émulation clavier/souris USB. Reliez vos UC sur votre ServSwitch EC ou DT. Résolutions jusqu'à 1 920 x 1 200 à 60 Hz.; Déport USB 1.1 transparent jusqu'à 50 m.; Reprise locale de la vidéo VGA et du son stéréo.; Le modèle double vidéo gère aussi la transmission RS-232/V.24.; S'intègre dans le rack 19" (ACU5000A); Garantie: 2 ans Double Diamond™ Garantie (par défaut);
