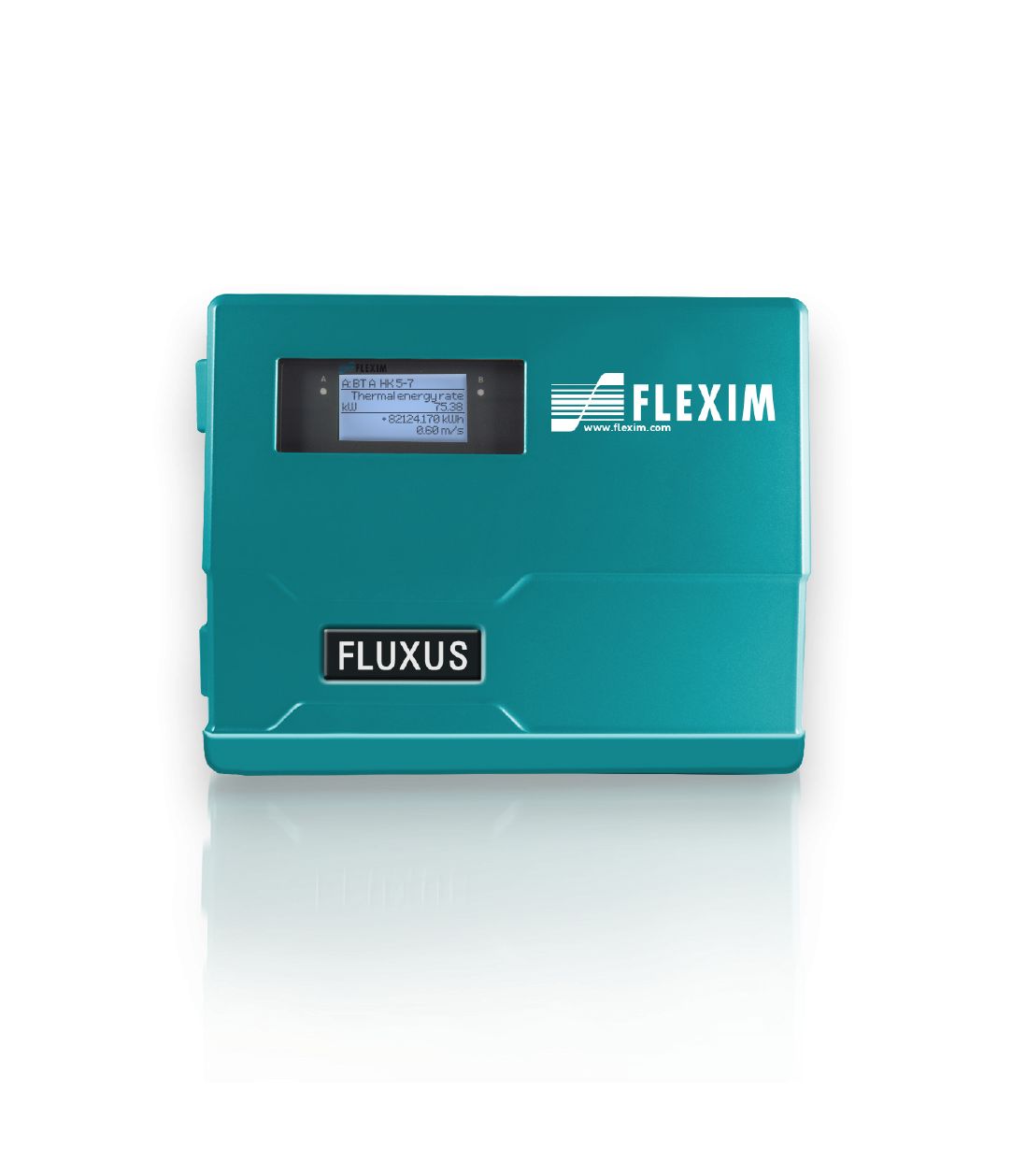

Débitmètre à ultrason FLUXUS F721TE - Mesure thermique pour installations industrielles ATEX/IECEx

Le FLUXUS F721 Énergie thermique est conçu spécialement pour la mesure des quantités de chaleur et de froid dans les installations et bâtiments industriels. Il existe également des versions pour atmosphères explosibles (ATEX, IECEx zone 2).

Comme tous les systèmes de la série FLUXUS, le F721 Énergie thermique mesure le débit volumique à l’aide de capteurs à ultrasons non-intrusifs. Des sondes de température installées sur le départ et le retour du circuit de chauffage ou de réfrigération mesurent simultanément la température, soit à l’aide de la technologie non-intrusive, soit à l’aide de capteurs de température intrusifs. À partir de :

• la différence de température,
• du débit volumique mesuré sur le retour,
• des paramètres physiques du fluide contenus dans la base de données internes du transmetteur,

celui-ci calcule la puissance calorifique ou frigorifique momentanée. La fonction de totalisation intégrée au transmetteur permet d’utiliser également le FLUXUS F721 Énergie thermique comme un compteur d’énergie.

En outre, le FLUXUS F721 Énergie thermique peut être équipé de deux canaux de mesure pour :

• assurer une mesure énergétique intégrale d’un échangeur de chaleur,
• mesurer simultanément sur deux conduites véhiculant du chaud ou du froid,
• compenser des profils d’écoulement très instables.

Le domaine d’utilisation du FLUXUS F721 Énergie thermique est pratiquement illimité :

• Dimensions des conduites : de 6 mm à 12 000 mm
• Composition et fabrication : tuyaux en matière synthétique renforcée par fibres de verre mal finis ou conduites en acier rouillées
• Températures : de -190 °C à 630°C
• Fluides : eau industrielle et de refroidissement, huiles thermiques, fluides cryogéniques

Points forts :

• Excellente stabilité du zéro et très grande précision, même avec des vitesses d’écoulement extrêmement basses
• Absence de dérive de la valeur mesurée et forte incertitude de mesure exclues
• Insensibilité aux dépôts minéraux sur l’intérieur de la paroi

Les capteurs à ultrasons et les sondes de température sont soigneusement appairés chez FLEXIM. Cela garantit une précision et une reproductibilité élevées, même dans les applications présentant de faibles différences de température, comme les circuits d’eau de refroidissement. Les capteurs à ultrasons non-intrusifs sont protégés par de robustes dispositifs en acier inoxydable, même dans des conditions extrêmes.

Le FLUXUS F721 Énergie thermique offre les meilleures conditions techniques pour une mesure précise, stable à long terme, sans entretien et peu coûteuse des flux d’énergie dans les environnements industriels. Il constitue également la base nécessaire à des optimisations plus poussées dans le sens d’un système de gestion de l’énergie global selon la norme DIN ISO 50001.
