Fm i-302 (800) escalator intérieur escalier mécanique - fuji - 0,5 m / s, 0,65 m / s et 0,75 m / s

Produit de détail

La société d'ascenseurs Fuji est un fabricant et des fournisseurs professionnels qui se préoccupent de la conception, du développement et de la production des escaliers mécaniques d'intérieur. 1. Introduction

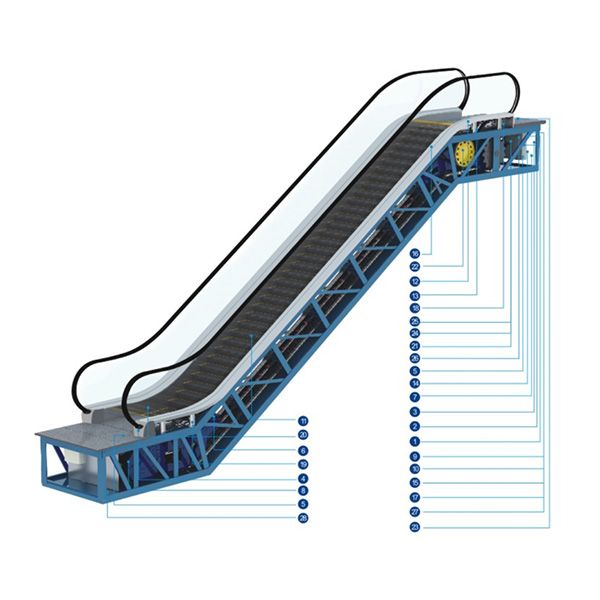

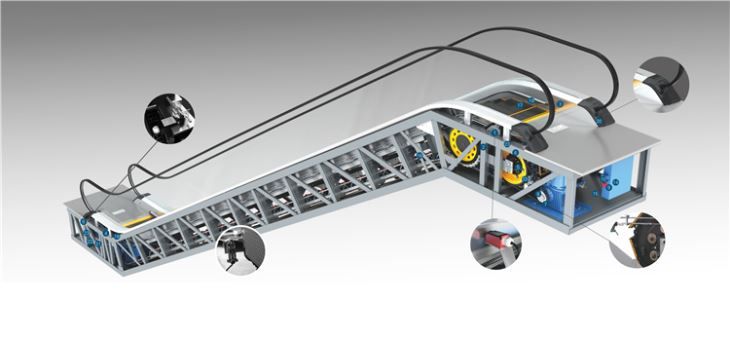

L'escalier mécanique d'intérieur est composé d'un convoyeur à chaîne à structure spéciale et de deux convoyeurs à bande à structure spéciale. Il est doté d'une échelle de mouvement circulaire permettant de transporter les équipements d'entraînement électrique fixes des passagers entre les différentes hauteurs du bâtiment. Un convoyeur continu pour un transporteur.

2. avantage

? Permettez aux personnes de monter et de descendre à tout moment sans attendre un certain temps en tant qu'ascenseur, de sorte que l'escalier mécanique intérieur présente l'avantage d'évacuer de manière continue et rapide un grand nombre de personnes.

? L'escalator intérieur n'a pas besoin d'aménager la salle des machines au sommet du bâtiment et de considérer la fosse tampon au bas du bâtiment. Cela prend moins de place que l'ascenseur.

? lorsque la panne se produit, l'escalier mécanique d'intérieur peut être utilisé comme escalier général, mais il ne s'agit pas de la faiblesse de l'interruption en cas de panne de l'ascenseur.

3. Classification du produit

1.1 Classification par accoudoir

? Entièrement transparent: l'escalier mécanique en verre transparent est utilisé pour le panneau mural de l'accoudoir. Selon la forme du verre, l'escalier mécanique intérieur peut être divisé en deux types: le type de verre incurvé et le type de verre plat.

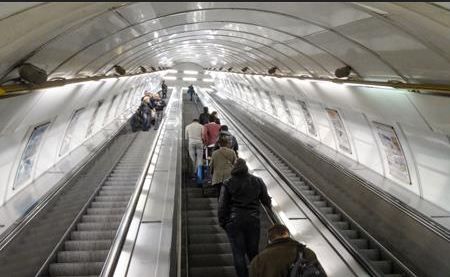

? Opaque: escalier mécanique d'intérieur en métal opaque ou en un autre matériau fixé par un panneau mural d'accoudoir. Le support de main courante étant fixé sur la partie supérieure du panneau de protection, la ceinture de la main courante agit comme un mouvement circulaire sur le rail de guidage du support, de sorte que la stabilité du type opaque est meilleure que celle du type totalement transparent. Il est principalement utilisé pour les escalators de haut niveau, tels que le métro, la gare, le quai, etc.

? Semi-transparent: le panneau mural de la main courante est translucide, tel que le panneau d'accoudoir avec du verre semi-transparent et d'autres matériaux.

Pour la décoration du fauteuil, le panneau de protection en verre transparent a une certaine résistance, son épaisseur ne doit pas être inférieure à 6 mm et le panneau de protection en verre transparent a un meilleur effet décoratif. Par conséquent, l'escalier mécanique en verre plat transparent constitue une écrasante majorité.

1.2 Classification par entraînement en cascade

1) type de chaîne: un escalator qui conduit une cascade de composants à être une chaîne.

2) type de rack: un escalator qui conduit une cascade de composants à devenir un rack.

Comme la structure de transmission par chaîne est simple et que le coût de fabrication est faible, la plupart des escaliers mécaniques intérieurs utilisent actuellement une structure à chaîne.

1.3 est classé par hauteur de levage

1) petit escalator élévation: hauteur de levage de 3 ~ 10m;

2) l'escalier mécanique en élévation: l'élévation de 10 à 45m;

3) escalator avec haute élévation: hauteur de levage de 45 à 65m.

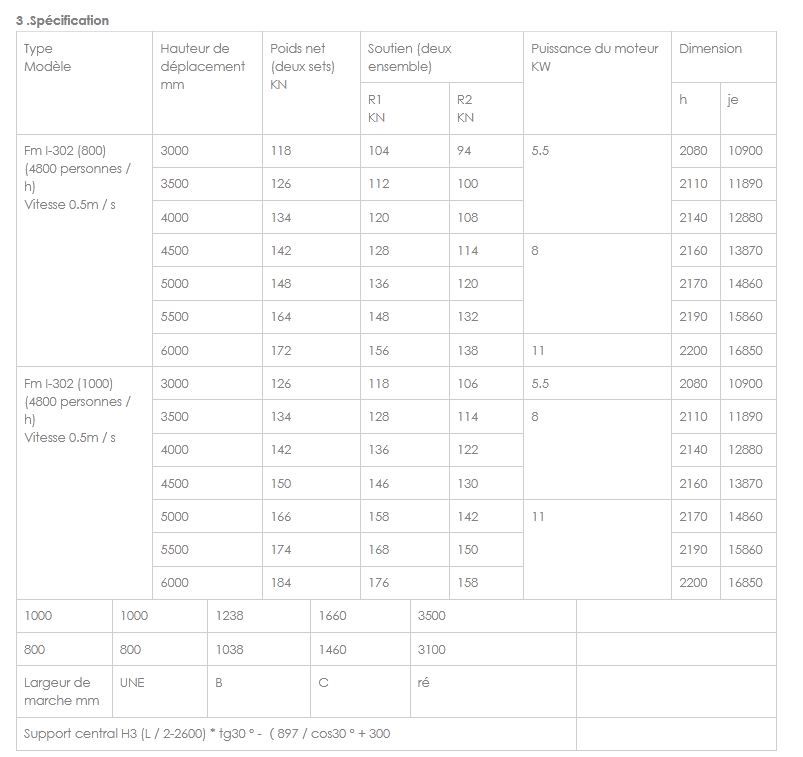

1.3 spécifications

En fonction des exigences réelles, il est possible de sélectionner diverses spécifications (en fonction des exigences réelles).

1.4 normes de mise en oeuvre

GB16899-1997 "Spécifications de sécurité pour la fabrication et l'installation d'escaliers intérieurs et de trottoirs automatiques"

JB / T8545 - 1997 "chaîne de cascade d'escalator, accessoires et pignon"

Les principales exigences techniques de 1.5 produits

1) Augmenter la hauteur de H

L'élévation est la hauteur du bâtiment, le sol de l'étage ou du sol du métro et la station de métro avec l'escalator intérieur.

Pour les escaliers mécaniques avec un angle d'inclinaison de 35 degrés, la hauteur de l'escalier mécanique ne doit pas dépasser 6 m.

2) Largeur nominale Z1

La largeur nominale fait référence à la taille nominale de la largeur de la cascade, généralement trois spécifications: 600 mm, 800 mm et 1000 mm.

3) vitesse nominale v

La vitesse de l'escalier mécanique intérieur en l'absence de charge est la vitesse de conception et de fonctionnement réel du fabricant.

Lorsque l'angle d'inclinaison de l'escalier roulant est inférieur à 30 degrés, la vitesse nominale ne doit pas dépasser 0,75 m / s, généralement 0,5 m / s, 0,65 m / s et 0,75 m / s.

L'angle d'inclinaison de l'escalier roulant intérieur est supérieur à 30 degrés, mais ne dépasse pas 35 degrés. Sa vitesse nominale ne doit pas dépasser 0,5 m / s.

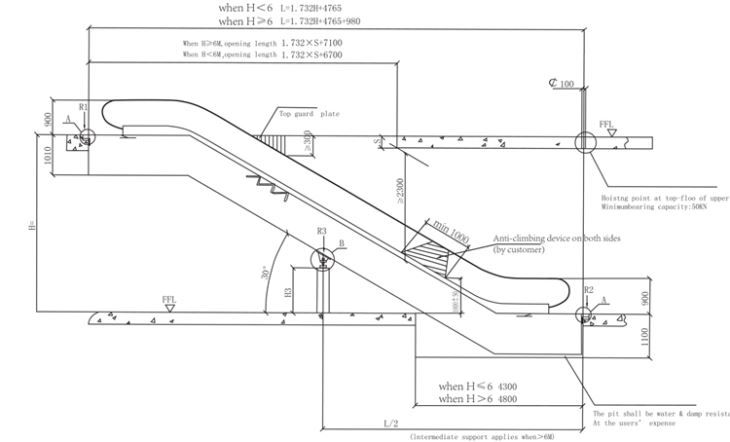

4) angle d'inclinaison alpha

L'angle maximum de la direction du pas et du plan horizontal, généralement l'angle d'inclinaison de l'escalier mécanique, est de 30 degrés et de 35 degrés deux.

L'angle d'inclinaison de l'escalier roulant intérieur ne doit généralement pas dépasser 30 degrés. Lorsque la hauteur de levage ne dépasse pas 6 m et que la vitesse nominale ne dépasse pas 0,5 m / s, l'angle d'inclinaison alpha est autorisé à augmenter jusqu'à 35 degrés.

5) Capacité de transport théorique

Le nombre de la théorie d'indexation par heure véhiculée, la formule de presse:

T ...... (1)

Moyen: T - Capacité de transport théorique (homme / h);

- vitesse nominale (

1.5 Conception et sélection des points clés

La valeur de la largeur couramment utilisée est:

Lorsque 1 = 0,6 m, = 1,0

Lorsque 1 = 0,8 m, = 1,5

Lorsque 1 = 1,0 m, = 2,0

La capacité de transport théorique calculée selon la formule (1) est indiquée dans le tableau de droite.

Capacité de transport théorique (humain / h)

1.6 Conception et sélection des points clés

Disposition générale de l'escalator 1.6.1

La capacité de transport de l'escalier mécanique est étroitement liée à son agencement général. Selon les différentes exigences et dispositions raisonnables, les formes de base suivantes doivent être adoptées.

D Disposition parallèle parallèle de

E cross layout

C arrangement à chevauchement sur une seule rangée

B arrangement continu à une rangée

Un arrangement unique de

Arrangement général de l'escalier mécanique

Remarque: A, B et C ont trois formes de mise en page. Ils ne peuvent transporter des passagers qu'entre les étages une fois à la fois, ils conviennent donc aux petits magasins et aux gares à faible trafic.

Les deux formes de D et E peuvent être utilisées pour transporter des passagers dans deux directions en même temps. Il convient aux grands magasins avec un trafic de passagers important.
