Fond bombé pour des bords soyés ou chanfreinés - Tolérances conformes aux normes AFNOR NF E 81-100

Obtenir un devis / prix
Prix et détails sur demande
Mr. Christophe Nowicki
Echanger avec le vendeur
logo-societe
Vendu par LG TEC En savoir plus
Fond bombé pour des bords soyés ou chanfreinés - Tolérances conformes aux normes AFNOR NF E 81-100_0
Fond bombé pour des bords soyés ou chanfreinés - Tolérances conformes aux normes AFNOR NF E 81-100_1

Description

Fond bombé
  • Les fonds disponibles en stock ont seulement le bord fini (TF1). Pour des bords soyés ou chanfreinés, nous vous remercions de contacter notre bureau commercial au moment de l’ordre.

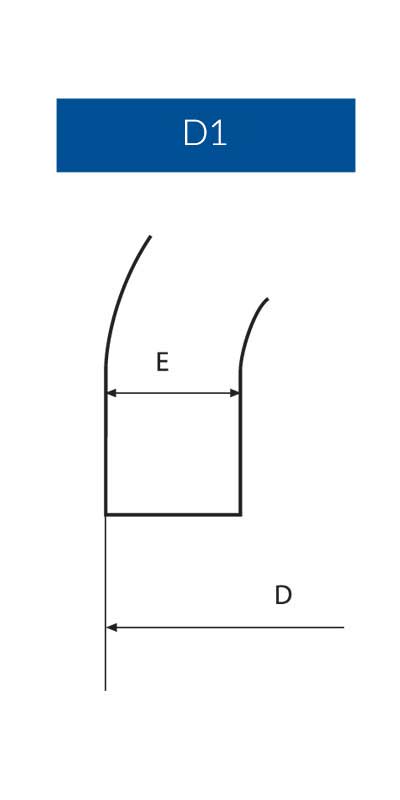

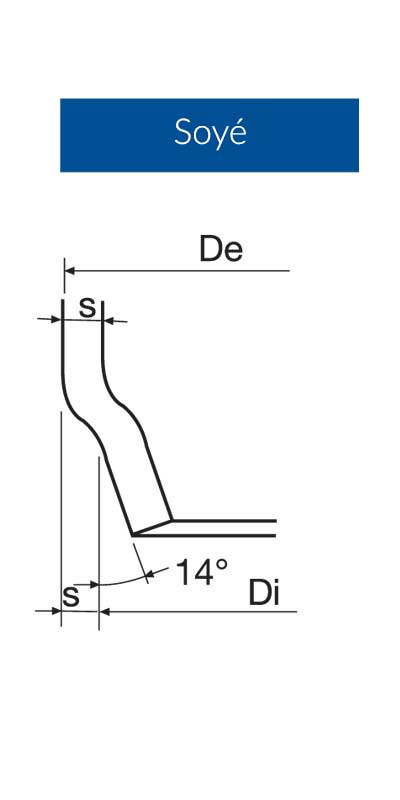

  • Les dessins du tableau ne sont pas à l’échelle et ne doivent être considérés qu’à titre d’exemple.
  • Le bord TF2 est représenté dans sa version standard, mais il est également possible d’y apporter des modifications afin de satisfaire d’éventuelles exigences spécifiques.

Tolérance
En ce qui concerne les fonds emboutis, les tolérances appliquées sont toutes en conformité avec les normes en vigueur (en particulier la norme AFNOR NF E 81-100).

Pour les fonds emboutis-bordés :
  • Sur le diamètre extérieur : < Ø 2000 = ± 2 ‰ · Ø, > Ø 2000 = ± 3 ‰ · Ø
  • Ovalisation (max différence entre diamètre minimum et diamètre maximum) : ± 3 ‰ · Ø
  • Hauteur totale (pour les fonds bruts) : – 0 +25 mm

Tôles
  • Les tolérances dimensionnelles et de forme des tôles de référence, sauf différent accord contractuel, sont conformes aux normes UNI EN 10025 et UNI EN 10051.
  • Au moment de l’ordre, on peut demander des tolérances plus limitées, dont la faisabilité sera étudiée.
