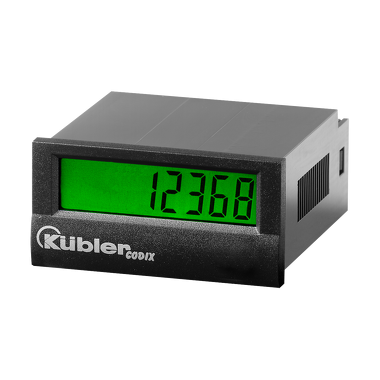

Fréquencemètre électronique - Codix 136

Fréquencemètre / Tachymètre, monocanal pour impulsions NPN, PNP.
Le Codix 136 est un fréquencemètre simple et alimenté par batteries / tachymètre pour impulsions NPN, PNP. Le comptage d'impulsions rapide et lent sont directement indiquées en Hz via l'affichage LCD à 8 chiffres avec rétro-éclairage en option.

Mécaniquement
Modèle
électronique
Fonction
Tachymètre sans valeurs limites
Dimension 1
48 x 24 mm | 45 x 22 mm
Indice de protection
IP65
Température de fonctionnement
-10 °C ... +60 °C
Poids
50 g
(1) Montage | En façade
Électrique
Tension d'alimentation
par batterie
Signal d'entrée
0...0,7 VDC, NPN
4...30 VDC, PNP
Fiche technique
Codix 136
PDF ? 1,2 MB | 09.2025
DE
EN
FR
Instructions d'utilisation
Codix 136
Multilingue:
Allemand, Anglais, English (USA), Français
PDF ? 439,2 KB | 09.2025
Certificat de conformité
Codix 13x CE
Multilingue:
Allemand, Anglais, Français
PDF ? 115,0 KB | 09.2025
CAD mécanique / STEP
Codix 136
? 3,8 MB | 09.2025
CAD électronique / ePlan
Codix 136
ZIP ? 1,7 MB | 09.2025
Certificats Produits
UL Canada - Compteur et afficheurs de process
PDF ? 78,6 KB | 09.2025
EN
UL USA - Compteur et afficheurs de process
PDF ? 76,1 KB | 09.2025
ENPerformant
Plage de fréquence d'entrée de 1 Hz ... 12 kHz avec un principe de mesure tenant compte d'une durée d'ouverture de 1 s
Durée de vie de la batterie 8 ans.
Fonction de filtre pour comptage anti-rebond pour contacts mécaniques.
Fréquence de comptage 12 kHz maxi - Précision 0,05 %.
Indice de protection IP65.
Facile
Raccordement par bornes à vis dans trame 5 mm.
Selon modèle pour flancs de comptage positifs ou négatifs.
Affichage LCD de qualité supérieure à 8 chiffres, hauteur de chiffres 8 mm et rétroéclairage d'affichage en option.
Affichage directement en Hz.
