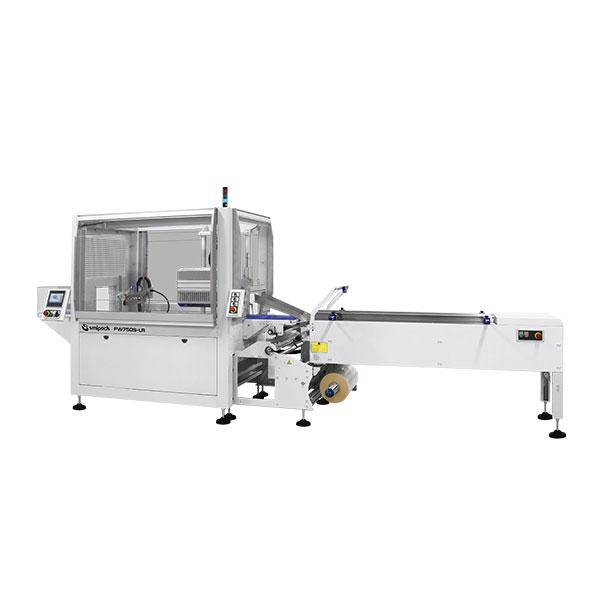

FW750S-LR – Conditionneuse flow pack avec soudure intermittent et bobine film basse - 40 produits/minute

La nouvelle série FW de conditionneuses automatiques avec système flow pack, conçue selon les plateformes technologiques Industrie 4.0 et IoT (Internet of Things), est la famille de machines qui complète la gamme SMIPACK. Cette version basse vitesse est équipée d'une barre de soudure transversale commandée par un servomoteur à mouvement intermittent ; elle est disponible en 4 modèles (deux avec bobine haute et deux avec bobine basse) et emballe différents types d'articles (même de grande taille) dans des paquets réalisés avec un matériau flexible simple ou couplé (compris le film polyéthylène/polyoléfine) à une cadence maximale de 40 produits/minute.

Le système de changement de format simplifié, les trois paires de roues avec ouverture pneumatique, qui effectuent les opérations de traînage, soudure longitudinale et pliage du film, et un conformateur dynamique ou réglable complet d'accessoires font de ces machines d'emballage la solution idéale pour emballer une grande variété de produits à longue conservation (par injection de gaz ou nébulisation d'arômes conservateurs) de dimensions et hauteurs différentes, provenant de nombreux secteurs.

• Conditionneuse flow pack bobine basse
• Système de soudure transversale intermittent
• Surfaces de glissement produites en AISI304
• Convoyeur d'alimentation de 2000 mm avec guides réglables
• Convoyeur de chargement produit avec tapis (système à palette en option)
• Convoyeur d'entrée amovible pour faciliter le nettoyage
• Soudure longitudinale constituée de 3 paires de roues d'entraînement : la première paire tire le film, la deuxième fait la soudure et la troisième plie le film
• Ouverture pneumatique des roues de soudure longitudinale
• Porte-bobine basse motorisé
• Arbre porte-bobine à expansion pneumatique
• Convoyeur de sortie produit motorisé
• Convoyeur de sortie réglable en hauteur par volant
• Soudure transversale avec barre de 400 mm de largeur
• Conformateur de film réglable standard complet avec accessoires
• Variation position de la hauteur barre de soudure au moyen d'un moteur, mémorisable par programme (center seal)
• Variation position de la hauteur du soudeur longitudinal au moyen d'un moteur, mémorisable par programme (center seal)
• Tiroirs pour collecter les débris de produit sous toute la longueur du convoyeur d'entrée
• Configuration moteurs contrôlés par inverters : porte-bobine avec moteur asynchrone
• Configuration moteurs contrôlés par drivers : convoyeur d'entrée/soudeur transversal/soudeur longitudinal/convoyeur de sortie avec brushless indépendants
• Arrêt machine en phase
• Système de contrôle FLXMOD® pourvu de : interface opérateur moyennant Panneau PC et moniteur à écran tactile en couleurs 7 pouces wide avec PLC user-friendly, modules de commande IN/OUT pour entrées/sorties digitales, analogiques et contrôle lecture des thermocouples.

Ce système autorise un contrôle tout à fait simple et soigné de toutes les opérations en cours, telles que :

• Contrôle électronique de la tension du film
• Réglage de la hauteur du produit mémorisable par programme
• Trois réglages de la température de soudure : un sur le soudeur longitudinal, un sur le soudeur supérieur transversal et un sur le soudeur inférieur transversal
• Vitesse des tapis de transport réglable électroniquement
• Statistiques de processus : compteur de pièces, production instantanée, rendement machine
• Possibilité de mémoriser jusqu'à 50 cycles de travail différents
• Bouton d'urgence
• Consommation d'énergie réduite
• Conformité avec les réglementations CE

• Alimentation électrique : 220 – 240 / 380 – 415 V – 3PH + PE / 3PH + N + PE – 50/60 Hz
• Puissance électrique : 6400 W
• Pression de l'air comprimé : 6 bar
• Barre de soudure : 350 mm
• Hauteur maximum du produit : 200 mm
• Production jusqu'à 40 ppm*
  (*) Produits par minute. La vitesse indiquée peut changer selon les dimensions du produit, du format du paquet et du type de film utilisé.
• Dimension maximum de la bobine film : 750 – ø 350 mm
• Dimensions de la machine : 5020 x 1580 mm – h 2155 – 2255 mm
• Poids net de la machine : 900 kg
