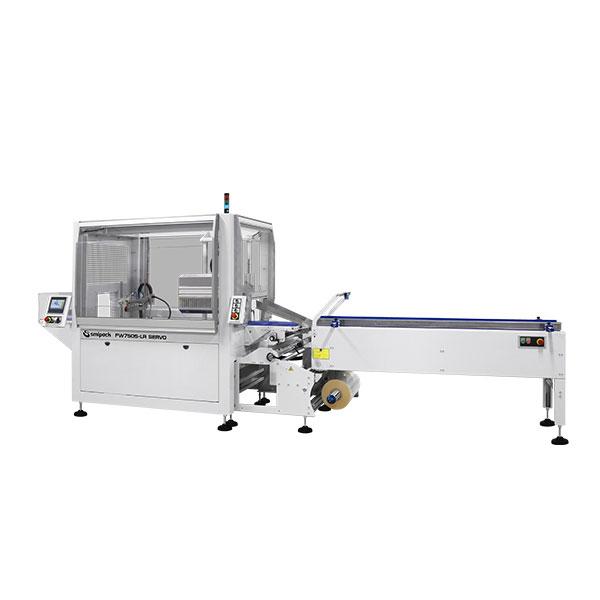

FW750S-LR SERVO – Conditionneuse flow pack avec soudure box motion et bobine film basse - SMIPACK

La nouvelle série FW de conditionneuses automatiques avec système flow pack, conçue selon les plateformes technologiques Industrie 4.0 et IoT (Internet of Things), est la famille de machines qui complète la gamme SMIPACK. Cette version à vitesse moyenne-haute se compose de 4 modèles (deux avec bobine haute et deux avec bobine basse) et se caractérise par la présence d'une barre de soudure transversale avec système box motion, tous deux contrôlés par des servomoteurs. Le système de mouvement de translation permet d'emballer, sans temps d'arrêt machine, différents types de produits à longue conservation (par injection de gaz ou pulvérisation d'arômes conservateurs), même de grandes dimensions et hauteurs variables, dans des paquets en matériau souple simple ou couplé (compris film polyéthylène / polyoléfine). Grâce à un conformateur dynamique ou réglable complet d'accessoires et aux trois paires de roues avec ouverture pneumatiques, qui effectuent le tirage, le scellage longitudinal et le pliage du film, ces machines d'emballage peuvent atteindre une cadence de production maximale de 80 produits /minute.

Données techniques

• Conditionneuse flow pack bobine basse
• Cycle de travail en continu (box motion) par came électronique autoconfigurante
• Surfaces de glissement produites en AISI304 (système à palette en option)
• Convoyeur d'alimentation de 2000 mm avec guides réglables
• Convoyeur de chargement produit avec tapis (système à palette en option)
• Convoyeur d'entrée amovible pour faciliter le nettoyage
• Soudure longitudinale constituée de 3 paires de roues d'entraînement, la première paire tire le film, la deuxième fait la soudure et la troisième plie le film
• Ouverture pneumatique des roues de soudure longitudinale
• Porte-bobine basse motorisée
• Arbre porte-bobine à expansion pneumatique
• Convoyeur de sortie produit motorisé
• Soudure transversale avec barre de 350 mm de largeur
• Conformateur de film réglable standard complet avec accessoires
• Variation position de l'hauteur barre de soudure au moyen d'un moteur, mémorisable par programme (sceau central)
• Variation position de l'hauteur du soudeur longitudinal au moyen d'un moteur, mémorisable par programme (sceau central)
• Tiroirs pour collecter les débris de produit sous toute la longueur du convoyeur d'entrée
• Configuration moteurs controlés par inverters: porte-bobine avec moteur asynchrone indépendant
• Configuration moteurs controlés par drivers : convoyeur d'entrée/convoyeur intermédiaire/convoyeur à la sortie/soudeur transversal/soudeur longitudinal/mouvement translant de la barre transversale avec brushless indépendants
• Arrêt machine en phase
• Système de contrôle FLXMOD® pourvu de :
• interface opérateur envoyé
• Panneau PC et moniteur à écran tactile en couleurs 7 pouces wide avec PLC user-friendly
• modules de commande IN/OUT pour entrées/sorties digitales, analogiques et contrôle lecture des thermocouples
• Ce système autorise un contrôle tout à fait simple et soigné de toutes les opérations en cours, telles que :
• contrôle électronique de la tension du film
• réglage de la hauteur du produit mémorisable par programme
• trois réglages de la température de soudure, un sur le soudeur longitudinal, un sur le soudeur supérieur transversal et un sur le soudeur inférieur transversal
• vitesse des tapis de transport réglable électroniquement
• statistiques de processus : compteur de pièces production instantanée machine à rendements
• Possibilité de mémoriser jusqu'à 50 cycles de travail différents
• Bouton d'urgence
• Consommation d'énergie réduite
• Conformité avec les réglementations CE

Caractéristiques

(*) Produits par minute. La vitesse indiquée peut changer selon les dimensions du produit, du format du paquet et du type de film utilisé.
