Description

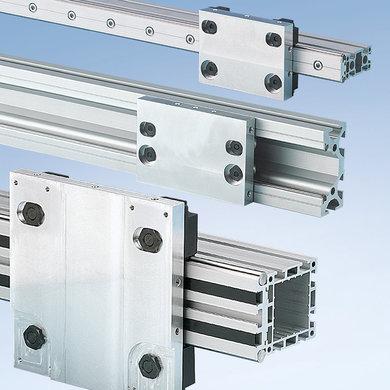

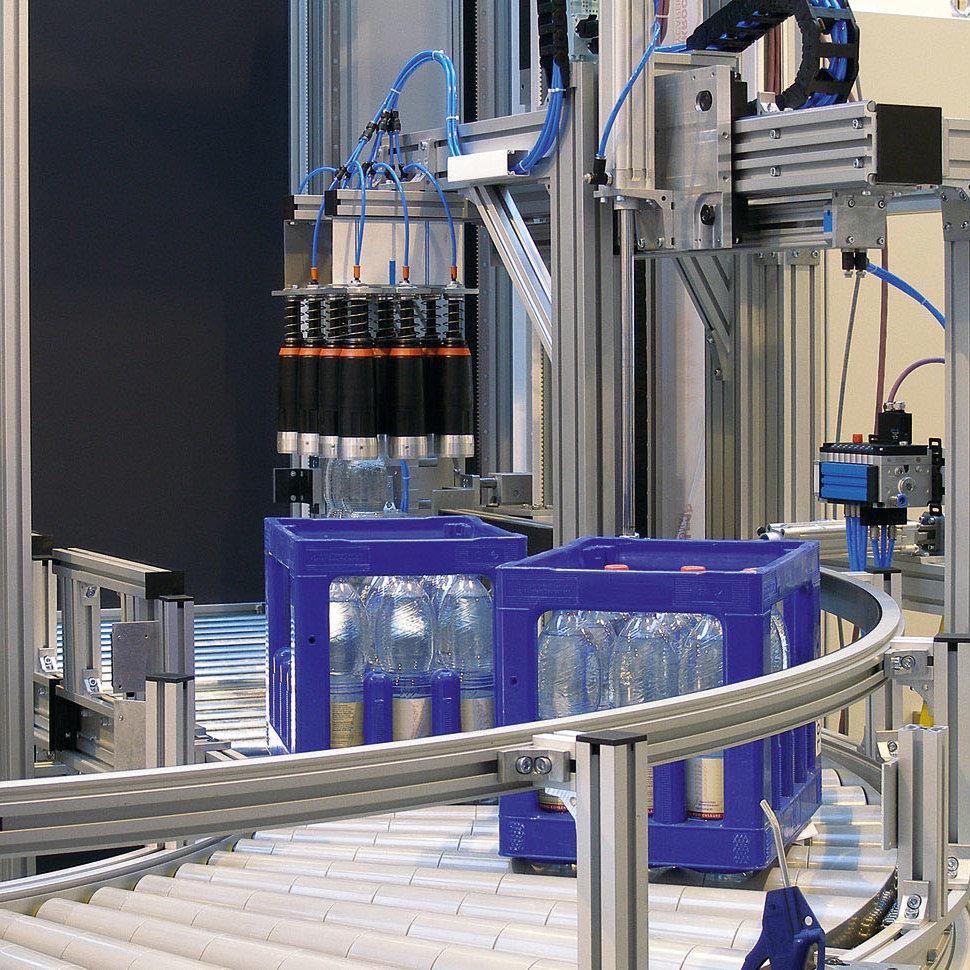

Module linéaire basé sur un guidage à galets de roulement
De par leur structure très rigide, les guidages à galets de roulement mk permettent des accélérations et des vitesses élevées pendant une longue durée, ainsi que des positionnements rapides en cas de répétabilité élevée requise.
Ils se prêtent aussi bien à l'utilisation avec un axe qu'à un système à plusieurs axes. Les systèmes linéaires conçus à partir de ces modules satisfont aux plus hautes exigences aussi bien techniques qu'économiques.

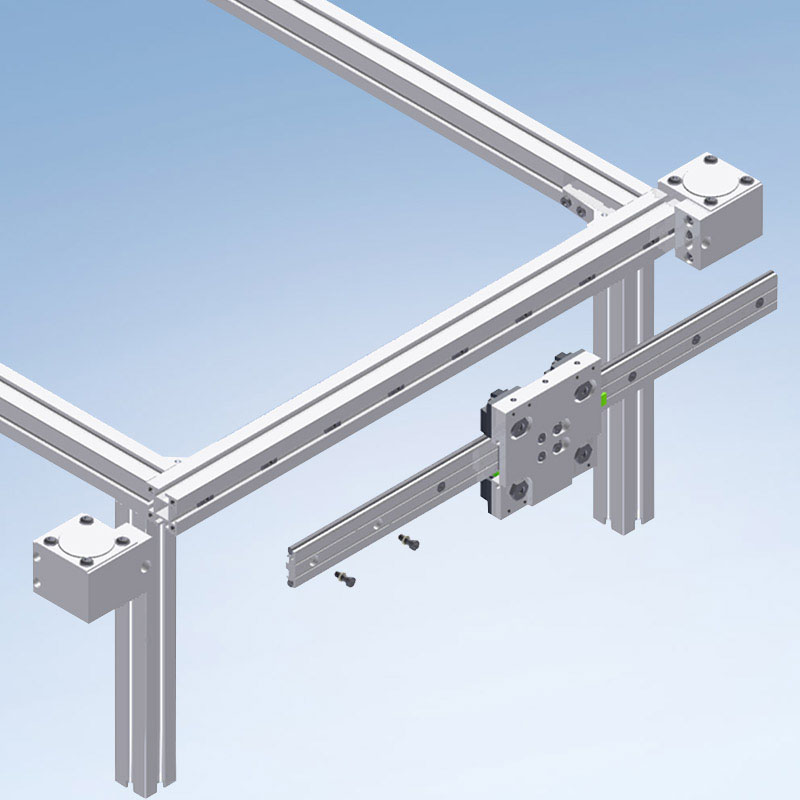

Les guidages à galets de roulement comprennent un guidage linéaire et un chariot de roulement adapté. Le guidage repose sur un profilé mk standard utilisé comme profilé porteur et, par-dessus, des tiges de guidage montées avec un profilé de serrage. Le chariot de roulement se compose d'une plaque support et de galets de guidage pouvant être conçus individuellement selon les besoins. Les galets de guidage sont positionnés de façon excentrée, ce qui évite tout jeu dans le guidage. Le type et les dimensions du profilé porteur sont déterminants dans la conception d'un module linéaire.
Module linéaire avec courroie dentée (LZR)
Les modules linéaires basés sur des guidages à galets de roulement sont généralement dotés d'un entraînement ultra-puissant par courroie dentée. Les composants nécessaires pour transférer la puissance de l'entraînement par courroie dentée, comme les paliers de renvoi et les éléments de raccordement, sont montés au niveau de la tête sur le profilé porteur. Le moteur peut être relié directement par un bout d'arbre d'entraînement ou indirectement sur demande. Les systèmes de handling avec axes x-y-z sont de préférence réalisés avec des guidages à galets de roulement LZR.
Propriétés des guidages à galets de roulement mk
De par leur structure très rigide, les guidages à galets de roulement mk permettent des accélérations et des vitesses élevées pendant une longue durée, ainsi que des positionnements rapides en cas de répétabilité élevée requise.
Ils se prêtent aussi bien à l'utilisation avec un axe qu'à un système à plusieurs axes. Les systèmes linéaires conçus à partir de ces modules satisfont aux plus hautes exigences aussi bien techniques qu'économiques.
Les guidages à galets de roulement comprennent un guidage linéaire et un chariot de roulement adapté. Le guidage repose sur un profilé mk standard utilisé comme profilé porteur et, par-dessus, des tiges de guidage montées avec un profilé de serrage. Le chariot de roulement se compose d'une plaque support et de galets de guidage pouvant être conçus individuellement selon les besoins. Les galets de guidage sont positionnés de façon excentrée, ce qui évite tout jeu dans le guidage. Le type et les dimensions du profilé porteur sont déterminants dans la conception d'un module linéaire.
Module linéaire avec courroie dentée (LZR)

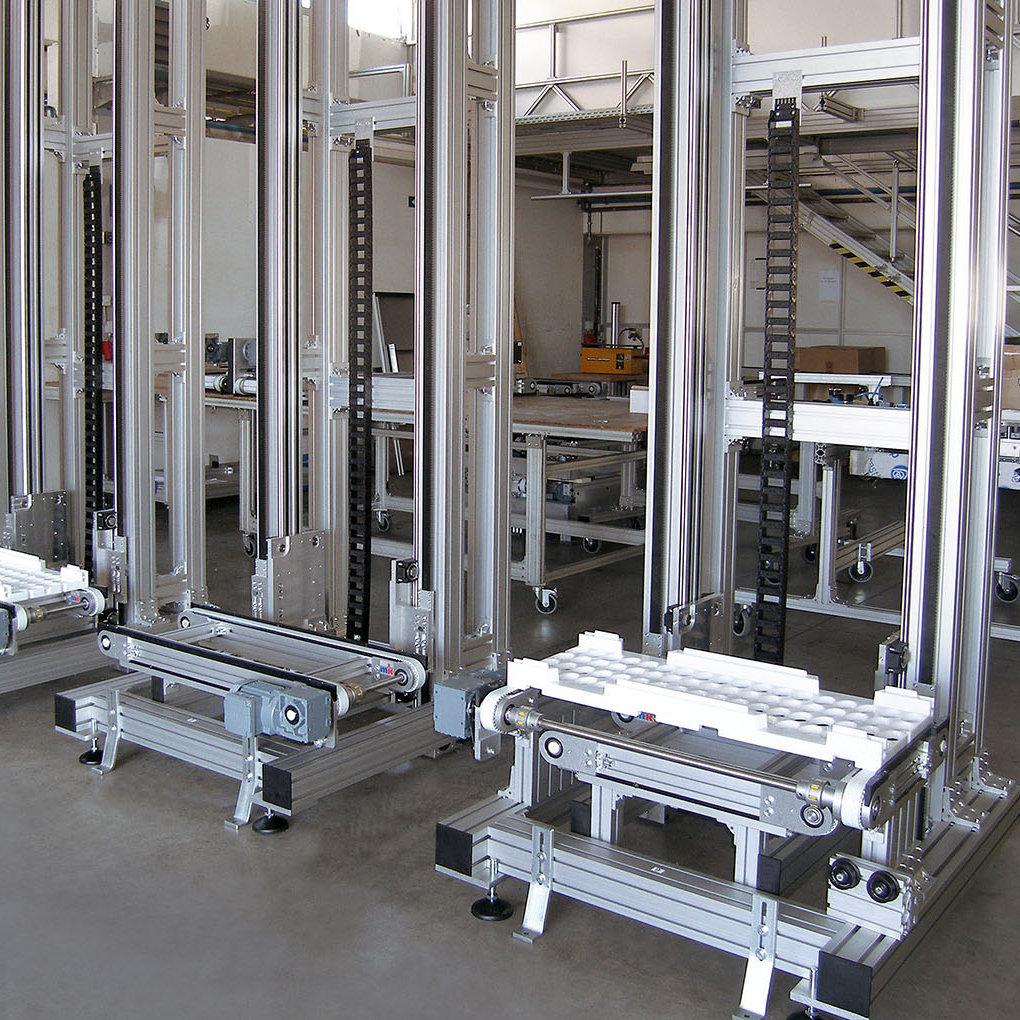

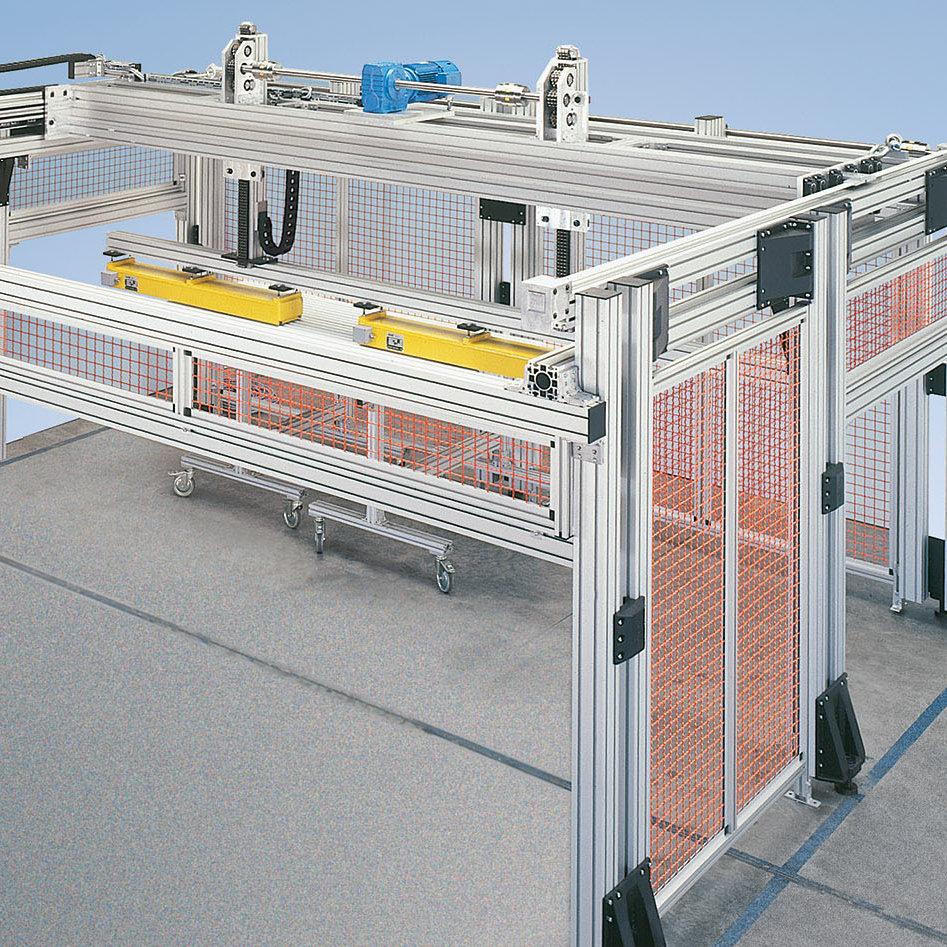

Les modules linéaires basés sur des guidages à galets de roulement sont généralement dotés d'un entraînement ultra-puissant par courroie dentée. Les composants nécessaires pour transférer la puissance de l'entraînement par courroie dentée, comme les paliers de renvoi et les éléments de raccordement, sont montés au niveau de la tête sur le profilé porteur. Le moteur peut être relié directement par un bout d'arbre d'entraînement ou indirectement sur demande. Les systèmes de handling avec axes x-y-z sont de préférence réalisés avec des guidages à galets de roulement LZR.
Propriétés des guidages à galets de roulement mk
- Adaptés aux accélérations élevées (jusqu'à a=50 m/s²) et aux vitesses de convoyage élevées (jusqu'à v=10 m/s)
- La précision de fonctionnement assurée par le profilé de serrage mk garantit un parallélisme maximal des tiges de guidage
- Bonne aptitude pour les conditions environnantes difficiles (poussières, copeaux, etc.)
- Compensation des grandes erreurs d'alignement
- Faible résistance au roulement
- Contrainte faible à moyenne
- Multiaxial: capacité de supporter des charges dans toutes les directions (forces et couples de serrage)
- Les excentriques permettent divers réglages de précontrainte
- Solution la plus économique en cas de grandes longueurs grâce à un montage simple et économique du guidage
