Guidage linéaire à recirculation de billes - grande capacité de charge et précision élevée - MK Technology Group
Obtenir un devis / prix
Prix et détails sur demande
Vendu
et fabriqué par MK TECHNOLOGY GROUP
En savoir plus
Description

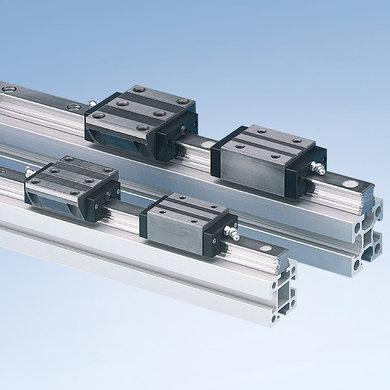

Modules linéaires compacts avec guidage à recirculation de billes
Les guidages à recirculation de billes se caractérisent par une grande capacité de charge et une précision très élevée. Le format est par ailleurs très compact. Les unités à recirculation de billes peuvent être chargées sur plusieurs axes et sont très rigides grâce au rail en acier monté sur le profilé de guidage.

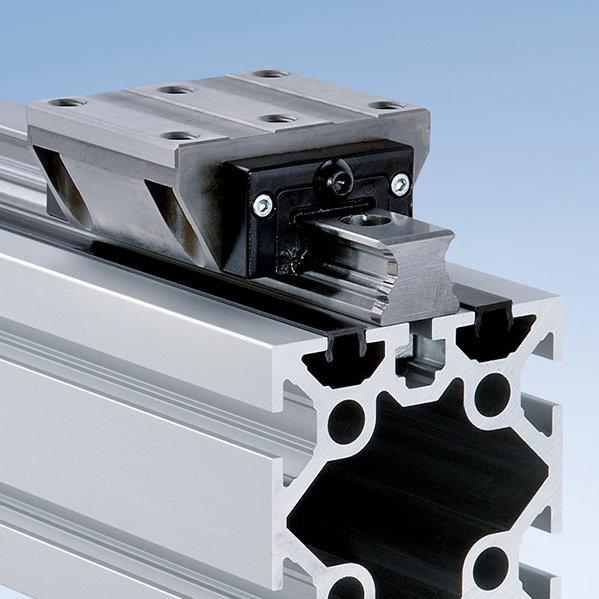

Une unité à recirculation de billes est constituée du rail de guidage et d'un chariot de guidage avec quatre rangées de billes placées à l'intérieur, qui sont redirigées dans des canaux fermés par des unités de renvoi en plastique. Les chariots de roulement de l'unité à recirculation de billes sont fabriqués en acier trempé et poli et peuvent être déplacés directement du rail de protection sur le rail de guidage.
Les chariots de guidage proposés en série sont légèrement précontraints et conviennent donc pour les applications les plus courantes. En fonction des besoins, il est recommandé de ne configurer aucune prétension ou de configurer une prétension très forte. Les chariots de guidage sont adaptés individuellement selon la situation d'utilisation.
Propriétés des guidages à recirculation de billes
Les guidages à recirculation de billes se caractérisent par une grande capacité de charge et une précision très élevée. Le format est par ailleurs très compact. Les unités à recirculation de billes peuvent être chargées sur plusieurs axes et sont très rigides grâce au rail en acier monté sur le profilé de guidage.
Une unité à recirculation de billes est constituée du rail de guidage et d'un chariot de guidage avec quatre rangées de billes placées à l'intérieur, qui sont redirigées dans des canaux fermés par des unités de renvoi en plastique. Les chariots de roulement de l'unité à recirculation de billes sont fabriqués en acier trempé et poli et peuvent être déplacés directement du rail de protection sur le rail de guidage.
Les chariots de guidage proposés en série sont légèrement précontraints et conviennent donc pour les applications les plus courantes. En fonction des besoins, il est recommandé de ne configurer aucune prétension ou de configurer une prétension très forte. Les chariots de guidage sont adaptés individuellement selon la situation d'utilisation.
Propriétés des guidages à recirculation de billes
- Supportent des charges élevées, rigidité élevée
- Guidage à recirculation de billes sur quatre rangs pouvant supporter des charges de toute provenance (forces et couples)
- Format compact
- Un seul rail de guidage pour différents types de chariots
- Précision élevée au niveau des surfaces de raccordement
- Accélération moyenne à élevée (jusqu'à a=30 m/s²) et vitesse élevée (jusqu'à v=5 m/s)
- Légèrement précontraint (standard), jeu et précontrainte élevée disponibles
