Gw300 - machine d'emballage de câbles électriques - packing solution

Enrubanneuse de câbles électriques

APPLICATION:

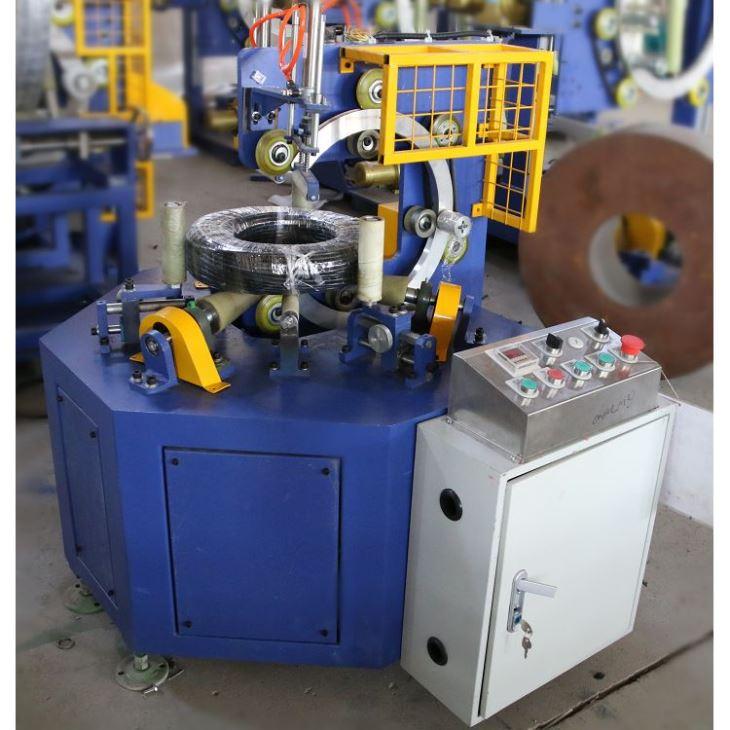

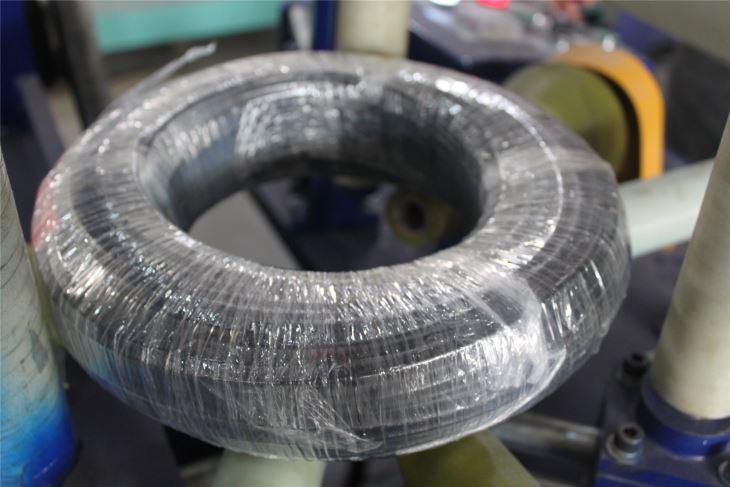

Jinglin s'engage à offrir des solutions d'emballage sur mesure s'adaptant aux différents besoins de toutes les industries du caoutchouc et du plastique pendant 20 ans. La machine à enrouler les câbles électriques fonctionne dans un état horizontal, pour rendre les bobines de câbles étroitement scellées par un film étirable. Efficacité d'emballage élevée, mais coûts de main-d'œuvre et de matériel réduits.


CARACTÉRISTIQUES DE BASE:

1. Conception simple de la machine, opération sûre et pratique.

2. Marques reconnues adoptées pour les principaux composants de la machine d'enrobage de câbles.

3. Le degré d'étendue de recouvrement est réglable par les inverseurs selon les besoins.

4. La tension du film d'emballage est réglable.

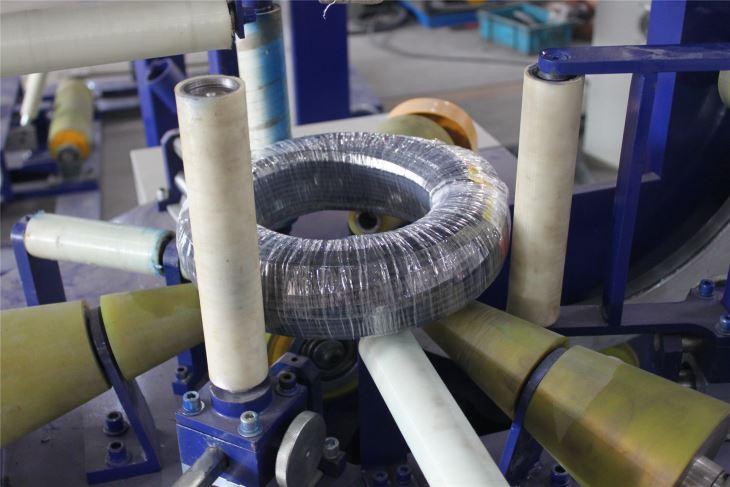

5. Des rouleaux presseurs et latéraux sont adoptés pour fixer la position de la bobine.

6. Boîtier électrique intégré pour un gain de place et une utilisation pratique.

7. Les systèmes PLC et HMI peuvent être adoptés pour le paramétrage automatique du programme et calculer l'utilisation des matériaux d'emballage en saisissant ID, OD, width automatiquement et facilement.

8. Un dispositif d'emballage synchrone est disponible pour choisir d'emballer deux matériaux ensemble.


PARAMETRES PRINCIPAUX:

ARTICLES


GW300

Objet


Bobines de câble / bobines de tuyau

Largeur du colis


-300mm

Paquet OD


300-600mm

ID du colis


-250mm

Vitesse de rotation


Environ 20-90r / min

Portée de chevauchement


30% à 70%

Matériel


Ruban tricoté / film étirable / papier composé, etc. W: 100mm OD: -300mm ID: 55mm

Puissance de sortie


Environ 1.5kw

Tension d'alimentation


380V / 50Hz / 3 phases

Système d'emballage synchrone


Optionnel

Main mécanique automatique


Optionnel

Remarque: les données sont uniquement à titre de référence, la machine peut être personnalisée en fonction de la taille d'objet spécifique.


DÉPANNAGE:

Problème


Cause possible et solution

I. La machine complète ne fonctionne pas.


1. Vérifiez l'alimentation externe et l'interrupteur d'alimentation.

II. L'anneau ne tourne pas ou tourne anormalement.


1. Vérifier l'usure de la roue de friction. Si elle est gravement usée, la nouvelle roue à friction doit être remplacée.

2. Ajustez la force de friction de la roue de friction sur la bague.

IV La bague et le rouleau ne fonctionnent pas.


1. Vérifiez l'alimentation.

2. Vérifiez s'il y a un problème avec le convertisseur.

3. Vérifiez si les roues de friction sont bloquées.

V. Le ruban d'emballage est mal aligné ou plié plusieurs fois.


1. Vérifiez si le ruban d'emballage passe par une seule ligne droite.

2. Vérifiez si la roue de stockage de la bande sur la bague est endommagée

3. Peut être causé par la qualité du ruban d'emballage. Le ruban d'emballage de haute qualité doit être remplacé.
