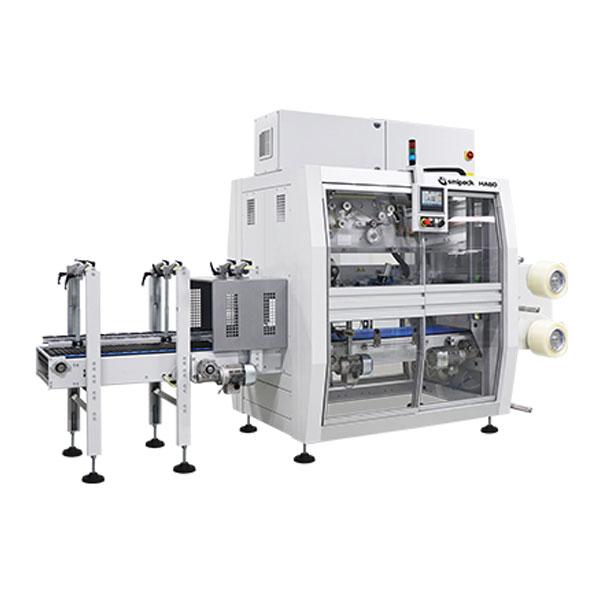

HA 60 – Poseuses de poignées automatiques pour paquets rigides, jusqu'à 60 ppm

Les machines de la série HA sont des poseuses de poignées automatiques sur des fardeaux emballés avec du film thermorétractable, sur des boîtes en carton, sur des bricks, sur des rouleaux de papier ou sur d'autres paquets rigides.

La série HA peut appliquer différents types de poignées combinées au ruban adhésif transparent :

• en carton pré-coupé
• bobines de ruban adhésif pré-poigné
• poignées sur bobine en papier ou polypropylène

Il y a 4 modèles maintenant disponibles, différents selon leur vitesse : HA 25, HA 40, HA 60, HA 80. Ils consentent, respectivement, une production de 25, 40, 60, 80 paquets par minute -PPM-, en fonction des dimensions du paquet.

Les machines HA sont configurables pour être placées en lignes de production avec simple ou double piste.

Données techniques

• Châssis en acier vernissé
• Portes de protection coulissantes avec dispositif de décélération
• Convoyeur du produit en entrée avec des chaînes thermoplastiques à haut coefficient de friction, revêtu en caoutchouc
• Convoyeur produit en entrée avec vitesse variable
• Magasin des étiquettes, avec un système pneumatique pour le contrôle électronique du pas de la poignée
• Magasin support central des poignées pour des étiquettes individuelles en carton, avec une capacité jusqu'à 5.000 pièces, placé dans la partie supérieure de la machine et avis acoustique qui signale l'absence de l'étiquette
• Positionnement pneumatique et coupe de la poignée sur le fardeau en mouvement, avec contrôle électronique de la longueur des poignées et avis acoustique qui signale l'absence de l'étiquette
• Mandrins porte bobine avec blocage pneumatique
• Porte bobine motorisés avec blocage pneumatique et mise sous tension automatique du ruban adhésif par une roue motorisée contrôlée par Encoder et Inverter
• Système de contrôle FLXMOD® pourvu de :
• interface opérateur à écran tactile en couleurs 7" wide coulissant sur toute la longueur de la machine
• PLC inverter avec lecture de l'encoder intégrée
• modules de commande IN/OUT
• Possibilité de mémoriser jusqu'à 50 cycles de travail différents
• 4.0 industry compliant
• Conformité avec les réglementations CE

Caractéristiques

• Alimentation électrique : 380 – 400 V – 3PH – N – PE – 50/60 Hz
• Puissance électrique : 1830 W
• Pression de l'Air : 6 Bar
• Air exigé : 215 Nl/min
• Production maximum jusqu'à 60 ppm
• Hauteur du plan de travail : 650 – 810 mm
• Dimensions de la machine : 3520 x 1403 h 2150 – 2310 mm
• (**) Paquets par heure. La vitesse indiquée peut changer selon les dimensions du produit, du format du paquet et du type de film utilisé.
