Machine applicateur de poignées adhésives

Une poseuse de poignées intègre, dans le flux de conditionnement, l'opération de fixation d'une poignée sur l'emballage. Sans cette machine, l'opération se réalise manuellement, poste par poste, avec une cadence limitée et une variabilité de positionnement élevée. Sa valeur opérationnelle repose sur trois points concrets :

• RĂ©pĂ©tabilitĂ© du positionnement : la poignĂ©e occupe toujours la mĂŞme zone sur l'emballage, ce qui rĂ©duit les retours liĂ©s Ă  une fixation dĂ©fectueuse.
• RĂ©duction des gestes opĂ©rateurs : l'automatisation libère du personnel pour des tâches Ă  plus forte valeur ajoutĂ©e ou rĂ©duit le nombre de postes nĂ©cessaires.
• IntĂ©gration au flux ligne : sur les configurations automatiques, la machine s'insère entre la station d'emballage et la palettisation, sans rupture de cadence.

Les prérequis varient selon la technologie : un collage hot melt demande une alimentation en air comprimé et une gestion de la température ; une pose adhésive requiert une surface d'emballage compatible avec l'adhérence du ruban.

La boulangerie-viennoiserie représente l'un des segments les plus actifs pour les poseuses de poignées sur sacs papier. Les sacs à fond carré (SOS) en papier, d'un grammage de 60 à 120 g/m², reçoivent une poignée papier plate, torsadée ou découpée ("D-cut") fixée par colle hot melt.

La contrainte principale est la compatibilité alimentaire des colles et des matériaux de poignée. Le secteur travaille souvent en petites séries avec des changements de format fréquents, ce qui oriente vers des machines semi-automatiques ou des modules avec changeover rapide.

Les ateliers traiteurs exposent les emballages à l'humidité, aux graisses et aux basses températures. Ces conditions dégradent l'adhérence des colles aqueuses et des rubans adhésifs standard. Les solutions retenues privilégient :

• Les colles hot melt formulĂ©es pour environnement froid (rĂ©sistance jusqu'Ă  -18 °C selon formulation).
• Les poignĂ©es en polypropylène ou en papier traitĂ©, moins sensibles Ă  l'humiditĂ© que le papier standard.
• Des machines dotĂ©es d'une protection IP54 minimum pour rĂ©sister aux nettoyages rĂ©guliers.

Le secteur fruits et légumes combine des cadences de production élevées avec une forte variabilité de formats (filets, barquettes, sacs plastique). La poignée découpée ou D-cut sur sac papier convient aux références haut de gamme (paniers cadeaux, rayons épicerie fine). Pour les multipacks film ou les filets sous film rétractable, les applicateurs de poignées adhésives sur fardeaux offrent des cadences compatibles avec les lignes de conditionnement déjà en place.

L'e-commerce génère des volumes élevés d'emballages individualisés avec des références produits différentes. La poseuse de poignées s'intègre ici à une ligne de fin de préparation de commande. Les critères clés sont :

• La capacitĂ© Ă  traiter des formats variĂ©s sans arrĂŞt long (changeover < 10 min).
• L'intĂ©gration Ă  un système de traçabilitĂ© (lecture code-barres, impression Ă©tiquette).
• Une architecture multi-pistes pour absorber les pics de volume.

Les secteurs pharmaceutique, produits ménagers et jouets utilisent des applicateurs de poignées adhésives sur packs rigides ou cartons. Les exigences portent sur la précision de positionnement (± 2 mm en général), la conformité CE et la documentation qualité associée à chaque lot.

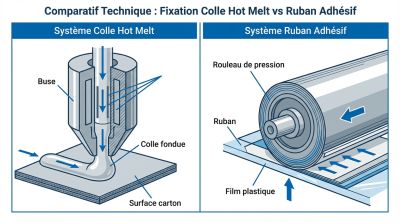

• Collage par colle thermofusible (hot melt) : la colle est fondue Ă  170–200 °C et dĂ©posĂ©e sur la zone de collage par buse ou roue. La prise est quasi instantanĂ©e (temps ouvert : 3 Ă  8 secondes selon formulation). Cette technologie convient aux cadences Ă©levĂ©es et aux environnements froids.
• Collage par colle aqueuse : appliquĂ©e Ă  froid, la colle aqueuse est adaptĂ©e aux emballages papier en environnement tempĂ©rĂ©. Elle offre un coĂ»t de consommable rĂ©duit mais un temps de prise plus long, ce qui limite la cadence.
• Thermosoudure : utilisĂ©e pour les poignĂ©es en film thermoplastique sur des emballages plastique ou film. La fixation se rĂ©alise par apport de chaleur localisĂ© (mors chauffants, ultrasons). La thermosoudure convient particulièrement aux films de type PP ou PE.
• Ruban adhĂ©sif prĂ©-poignĂ© : la bobine contient dĂ©jĂ  la poignĂ©e intĂ©grĂ©e au ruban. L'applicateur dĂ©roule, coupe et applique le ruban sur le pack en mouvement. Ce système offre une grande souplesse de format et un changeover simplifiĂ©.

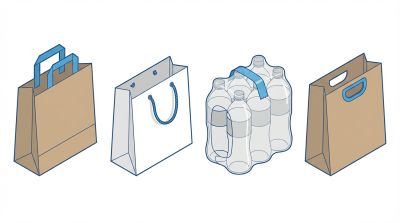

• PoignĂ©e plate papier : manutention classique, look neutre, grammage 80–120 g/m².
• PoignĂ©e torsadĂ©e (corde papier) : usage shopping bag, sacs boutique, diamètre 3–4 mm.
• PoignĂ©e D-cut (dĂ©coupĂ©e) : intĂ©grĂ©e au sac papier par dĂ©coupe + renfort carton (patch), usage Ă©picerie/fruits.
• PoignĂ©e en polypropylène : rĂ©sistante Ă  l'humiditĂ©, usage industrie ou froid.
• PoignĂ©e sur ruban adhĂ©sif : pour packs rigides, fardeaux, multipacks film.

La machine reçoit les poignées depuis un magasin à étiquettes individuelles (capacité typique : 3 000 à 5 000 pièces) ou depuis une bobine (papier, PP, ruban pré-poigné). Un frein électromagnétique régule la tension du dérouleur pour éviter les ruptures. Sur les modèles avancés, un double dérouleur permet de raccorder une nouvelle bobine sans arrêt de production.

L'emballage arrive par convoyeur. Des capteurs photoélectriques détectent sa présence et son positionnement. Un système d'espacement électronique (sans vis sans fin) ajuste la distance entre les packs, ce qui préserve l'intégrité de l'emballage et simplifie les changements de format.

Selon la technologie retenue :

• En hot melt : la buse dĂ©pose un cordon de colle fondue sur la zone de fixation ; la poignĂ©e est pressĂ©e pendant le temps de prise (1 Ă  5 secondes selon formulation et tempĂ©rature ambiante).
• En ruban adhĂ©sif : une unitĂ© de coupe servo pilotĂ©e dĂ©coupe la longueur exacte ; le ruban est appliquĂ© par rouleau presseur sur le pack en mouvement.
• En thermosoudure : les mors chauffants descendent sur la poignĂ©e positionnĂ©e et la soudent au film par apport d'Ă©nergie contrĂ´lĂ© (tempĂ©rature, pression, temps de soudure paramĂ©trable).

Un contrôle en ligne vérifie la présence et le positionnement de la poignée après fixation. Les systèmes les plus simples utilisent un capteur inductif ou photoélectrique. Les configurations avec vision artificielle contrôlent également l'aspect (poignée droite, absence de débordement de colle, position précise au ± 1–2 mm).

En cas de défaut détecté, la machine déclenche un signal acoustique et peut activer un rejet automatique du pack défectueux, sans arrêter la ligne.

Le pack poigné repart sur le convoyeur vers la palettisation ou la mise en carton. Les paramètres de performance clés à surveiller sont :

• Cadence (unitĂ©s/min ou paquets/min) selon format et technologie.
• Taux de disponibilitĂ© (TRS) : impactĂ© par les micro-arrĂŞts (rechargement consommable, dĂ©fauts).
• UtilitĂ©s consommĂ©es : Ă©lectricitĂ© (typiquement 1,5 Ă  6 kW selon la taille) et air comprimĂ© (6 bar, 200 Ă  300 Nl/min sur les modèles pneumatiques).

Toute machine poseuse de poignées mise sur le marché européen relève de la Directive Machines 2006/42/CE (remplacée progressivement par le Règlement Machines 2023/1230/UE). Le fabricant établit une déclaration de conformité UE et appose le marquage CE. Ce marquage atteste la conformité aux exigences essentielles de sécurité et de santé.

L'acheteur doit exiger :

• La dĂ©claration de conformitĂ© CE en français.
• Le dossier technique (disponible sur demande des autoritĂ©s de surveillance).
• Le manuel d'utilisation et de maintenance en langue française.

• Appliquer la procĂ©dure de consignation/dĂ©consignation (LOTO) avant toute intervention sur la machine.
• Nettoyer les buses hot melt en fin de production selon le protocole fabricant (risque d'encrassement et de carbonisation).
• Inspecter les rouleaux presseurs et les convoyeurs Ă  chaque dĂ©but de poste (usure, corps Ă©trangers).
• Former les opĂ©rateurs Ă  la dĂ©tection des dĂ©fauts visuels (poignĂ©e mal positionnĂ©e, collage insuffisant) avant que la machine ne les dĂ©tecte automatiquement.
• Tenir Ă  jour le registre de maintenance (interventions, pièces remplacĂ©es, anomalies constatĂ©es) pour faciliter le suivi des garanties et les audits qualitĂ©.
