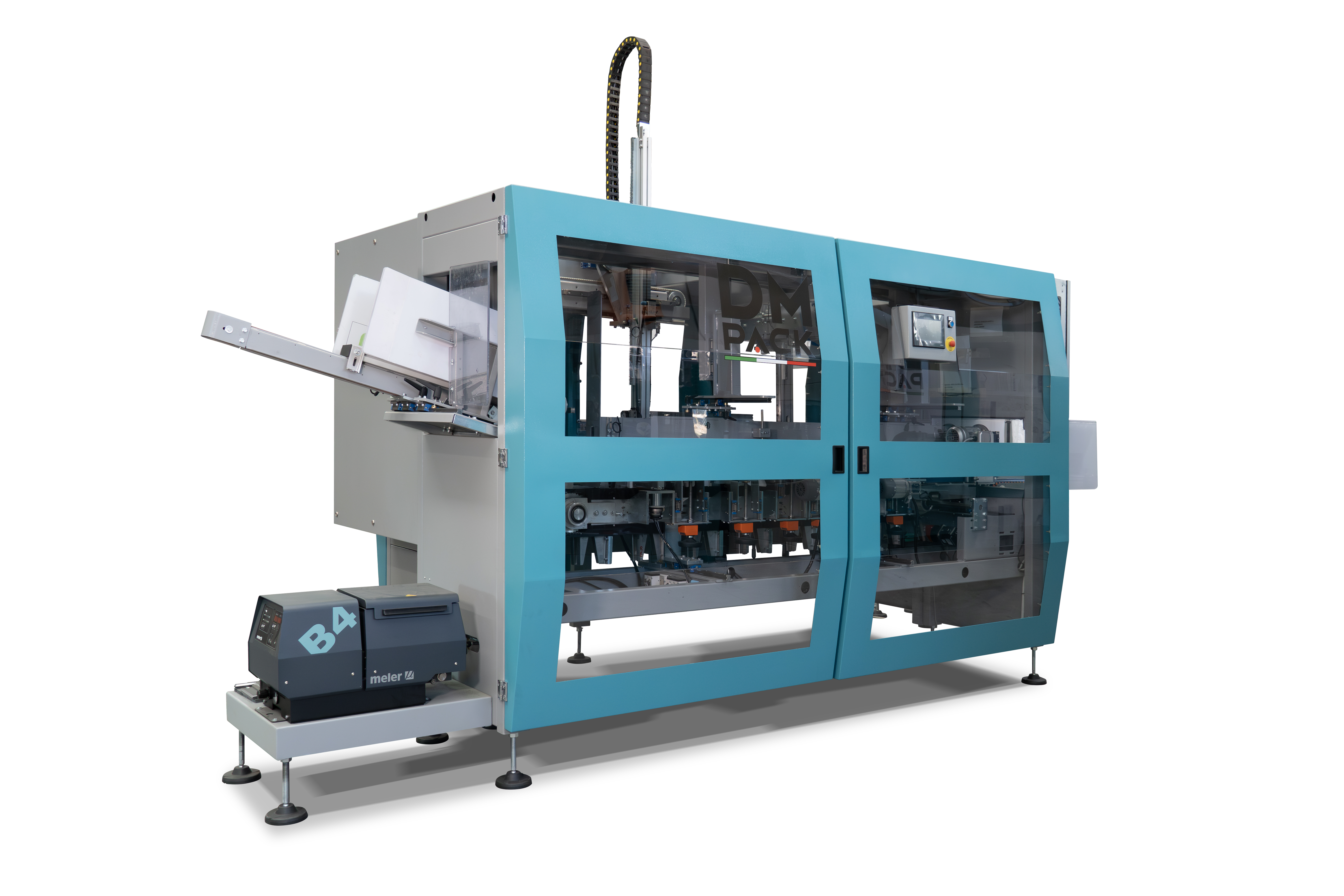

Etuyeuse horizontale

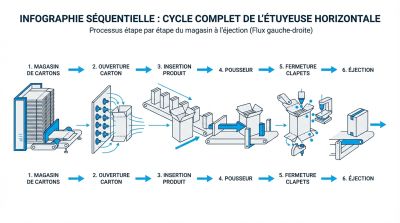

Le cycle d'une étuyeuse horizontale suit une séquence précise, répétée à chaque étui produit :

1. Alimentation du produit : le produit arrive depuis la machine amont via un convoyeur à godets ou augets, où il se positionne dans des alvéoles avant la zone d'insertion.
2. Prélèvement de l'étui : la machine extrait un étui à plat depuis le magasin (réservoir de cartons plats empilés).
3. Ouverture / mise en volume : des ventouses et contre-ventouses saisissent l'étui et l'ouvrent selon un principe dit "positif" : l'étui passe de la forme plate à la forme rectangulaire en volume.
4. Transport de l'étui ouvert : l'étui ouvert avance sur une chaîne à taquets ou à godets vers la zone de chargement, en mouvement continu ou intermittent selon la cinématique de la machine.
5. Insertion du produit : un pousseur mécanique (ou pneumatique) pousse le produit horizontalement dans l'ouverture de l'étui. Un groupe "mille-pattes" maintient le produit en position pendant la poussée sur les machines à haute cadence.
6. Insertion de la notice (option pharma/cosmétique) : un module dédié dépose ou plie une notice avant ou pendant l'insertion du produit.
7. Fermeture de l'étui : les rabats de l'étui se referment, soit par emboîtement (pattes rentrantes), soit par collage hot-melt (colle thermofusible appliquée aux rabats).
8. Contrôle et rejet : des capteurs vérifient la présence du produit, de la notice et la conformité de la fermeture. Tout étui non conforme déclenche un rejet automatique.
9. Éjection : l'étui fermé et validé rejoint le convoyeur de sortie vers les opérations aval.

La cadence nominale affichée par un fabricant ne reflète pas toujours la cadence réelle en production. Plusieurs variables réduisent les performances annoncées.

Définitions utiles :

• Étuis/min : nombre d'étuis fermés produits par minute, sur la machine.
• Cadence nominale : cadence déclarée par le fabricant en conditions optimales (format standard, produit stable, carton conforme).
• Cadence réelle (OEE) : cadence effective en production, intégrant les arrêts, les changements de format, les rejets et les aléas.

Un produit fragile (blister pharma, tube cosmétique fin), une notice volumineuse ou un contrôle vision ralentissent mécaniquement la cadence. La cadence réelle atteint souvent 70 à 85 % de la cadence nominale en production courante.

Les machines mono-bloc intègrent toutes les fonctions sur un châssis unique (formation, insertion, fermeture). Les machines en configuration ligne séparent ces fonctions sur plusieurs équipements connectés. Le mono-bloc réduit l'encombrement et simplifie la synchronisation ; la configuration ligne apporte plus de flexibilité pour les produits complexes ou les inserts multiples

En pharma, l'étuyeuse horizontale conditionne des blisters, ampoules, flacons, seringues ou comprimés en vrac. Elle intègre systématiquement un module d'insertion de notice et un système de codage (impression du numéro de lot, date de péremption, datamatrix). La traçabilité unitaire impose une lecture de code en ligne et un rejet immédiat de tout étui sans notice ou sans produit conforme. Le flux type : blistéreuse → étuyeuse → étiqueteuse → mise en caisse.

La cosmétique exige une flexibilité de format élevée (tubes, pots, coffrets). Les étuis présentent souvent des formes élaborées (fenêtre, pegboard) et des cartons de qualité graphique supérieure. Les changements de format fréquents rendent la vitesse de changement (objectif : moins de 10 min) particulièrement stratégique.

L'agroalimentaire privilégie les hautes cadences pour des produits de faible valeur unitaire (biscuits, pizzas surgelées, barquettes, sachets). La machine doit répondre aux exigences de nettoyabilité (châssis inox, zones sans rétention) et d'hygiène de ligne. Le flux type : thermoformeuse ou flowpack → étuyeuse horizontale continue → encaisseuse.

Les produits chimiques (détergents, sprays, nettoyants) exigent des matériaux résistants aux agents agressifs. La machine doit intégrer des protections adaptées et s'inscrire dans une démarche ATEX si le produit le nécessite. Les cadences restent modérées (40 – 120 étuis/min) en raison du poids et du format des produits.

L'e-commerce impose une grande variété de formats et de petites séries. Les étuyeuses semi-automatiques ou automatiques intermittentes conviennent à ce contexte, associées à des changements de format rapides et à des systèmes d'impression à la demande (codage variable, personnalisation).

Toute étuyeuse mise sur le marché européen doit porter le marquage CE, conforme à la directive Machines 2006/42/CE. La norme NF EN 415-3 précise les prescriptions de sécurité spécifiques aux machines d'emballage. Ces exigences couvrent les protections mécaniques, les arrêts d'urgence, le câblage électrique et la documentation technique.

En environnement GMP (pharmaceutique, dispositifs médicaux), des exigences supplémentaires s'appliquent :

• La machine doit être conçue pour faciliter le nettoyage et éviter toute contamination croisée.
• Les matériaux en contact avec le produit ou l'environnement de production doivent être conformes (acier inoxydable 304L ou 316L, plastiques alimentaires ou pharmaceutiques).
• Une qualification formelle est requise : IQ, OQ, PQ.

Livrables documentaires attendus en environnement réglementé :

• URS (User Requirement Specification) : cahier des charges fonctionnel et réglementaire.
• FAT (Factory Acceptance Test) : tests réalisés chez le fabricant avant livraison.
• SAT (Site Acceptance Test) : tests sur site après installation.
• IQ (Installation Qualification) : vérification de la conformité de l'installation.
• OQ (Operational Qualification) : vérification du fonctionnement dans les plages définies.
• PQ (Performance Qualification) : démonstration des performances en conditions réelles.
• Change Control : procédure de gestion des modifications post-qualification.

Le référentiel GAMP5 structure la validation des systèmes automatisés (logiciel PLC, IHM, supervision) selon leur niveau de complexité. Il s'applique dès lors que le système informatisé génère des données entrant dans le dossier de lot ou le système qualité.
