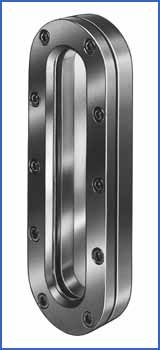

Hublot de visualisation oblong - max müller - pressions nominales: 2,5 / 6 / 10 / 25 bar

MONTAGE:
L'embase à souder est soudée dans ou sur la paroi de l'appareil à équiper.

TAILLES STANDARD:
Hublots oblongs : Dimensions dépendantes de la pression nominale. Vues libres de 121 x 15 mm à 725 x 50 mm.

CONDITIONS DE SERVICE:
Hublots oblongs : Pressions nominales: 2,5 / 6 / 10 / 25 bar. Vide.
Températures maximales admissibles:
- 100 °C avec verre en silicate de soude selon DIN 8903
- 243 °C avec verre en silicate de bore selon DIN 7081

MATERIAUX:
Hublots oblongs :
Embase à souder: 1.4435, 1.4571, RSt 37-2, H II, Hastelloy
Bride couvercle: 1.4301, RSt 37-2, H II, Hastelloy
Joints: KLINGERsil C4400, EPDM, Silicone, PTFE
Verres: Silicate de soude selon DIN 8903 ou silicate de bore selon DIN 7081
Transparent (gamme LSG (R, RR))
Reflex (gamme RSG (R, RR))

CERTIFICATS:
- Selon DIN EN 10204. Livrables sur demande contre facturation

VERSIONS SPECIALES / OPTIONS:
- Embase à souder avec rayon de courbure pour adaptation à la paroi de la cuve
- Dimensions différentes
- Embase à souder fermée avec trous taraudés pour le raccordement de tuyaux
- Version en sécurité élevée avec double vitrage
Hublots oblongs:
- Embase à souder avec trous de passage
- Embase à souder avec trous borgnes

REMARQUE IMPORTANTE:
Avant le montage du hublot, veuillez vérifier le renforcement de la découpe en fonction de la paroi de la cuve selon les indications dans la feuille descriptive AD B9.

PRODUITS COMPLEMENTAIRES:
Projecteurs pour zones adf ou étanches gammes CHEMLUX (KL (PowerLED) / FHL (PowerLED) / PL , (F)KEL (PowerLED) / (F)LKEL / (F)HEL (PowerLED) / PEL ) , EdelLUX , fibroLUX , miniLUX
