Hublot de visualisation
21 produits trouvés

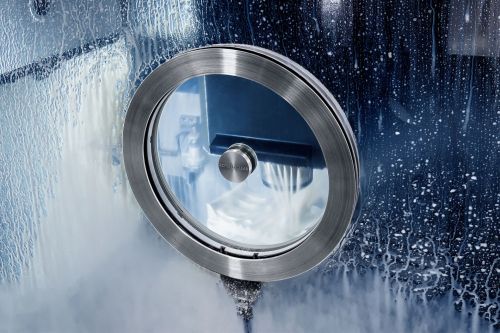

Hublot de visualisation - fenêtre avec disque rotatif haute vitesse pour machines d'usinage
Fenêtre de visualisation avec disque rotatif haute vitesse permettant de visualiser malgré la présence de copeaux et de liquides de coupe. - Domaine d'utilisation : - Utilisation dans le ...
Hublot de contrôle rotatif rotoclear machine outils
La vitre rotative Rotoclear permet une visibilité claire de votre process d'usinage. - Cette vitre rotative est appropriée à toute sortes de fraiseuses, tours numérique, centre d'usinage et ...
Hublot de visualisation visiport - hema
- Hublot de visualisation VISIPORT - HEMA - Disque verre trempé - Permet de voir à l'intérieur de la machine pendant l'usinage - Evacue les copeaux et les huiles par force centrifuge - Deux ...
Hublot à souder - gmi - a brides inox - 280 301
Hublot à souder à brides Inox - Réf. 280 301 - Construction : Hublot à brides à souder - Contrôle visuel par transparence - Matière des brides : Inox - Matière du verre : silicate de ...
Hublot à brides - gflow - en inox
CARACTéRISTIQUES : A brides, Hublot a brides - MATIERE : Inox - DIAMETRES : DN25 au DN3OO - RACCORDEMENTS : Taraudé : BSP - Brides DIN - AUTRES APPELLATIONS : Regard de coulée, Viseur, ...
Hublot d’observation à visser - Schwer Fittings - modèle circulaire SG-MG-SSGR - verre en borosilicate ou AR
Hublot d'observation à visser: - Modèle circulaire - Référence : SG - MG - SSGR - Caractéristiques principales : - Verre : Verre en borosilicate selon DIN 7080 ou verre AR - Matière : ...
Hublot de visualisation h.Vis electric eye - h.Vir - température d’utilisation de -40°C à +70°C - isolation électrique
Nomenclature : - 1) Monture. - 2) Joint d'étanchéité externe. - 3) Joint plat autocollant interne. - 4) Bague de serrage. - Caractéristiques : - Utilisation : de 0.3 µm à 0,8 µm - ...
Hublots à verres moulés - Max Müller - pression nominale PN : -1 à 6 / 10 / 16 / 25 bar (selon DN) - pour applications stériles
AVANTAGES : - Sécurité élevée - Pour applications stériles - VERSIONS : - Hublots à verres moulés pour raccords Tri - Clamp : - Pour montage sur raccords Tri - Clamp selon DIN 32676 / ...
Hublot à visser - gmi - a manchon inox - 280 300
Hublot à visser à manchon Inox - Réf. 280 300 - Construction : Hublot à manchon à souder, contrôle visuel par transparence - Matière du corps : Inox - Matière du verre : Silicate de ...
Hublot d’observation à visser - modèle hexagonal - SG-MG-SSGS - Schwer Fittings - corps 1.4462 - verre borosilicate max. +280°C
Hublot d'observation à visser: - Modèle hexagonal - Référence : SG - MG - SSGS - Détails : - Matière : Corps 1.4462 (autres matières sur demande) - Température : Verre en borosilicate ...
Hublot de visualisation h.Vir 85 type EXR - h.Vir - température d’utilisation -20°C à +110°C avec monture et capuchon de protection
Nomenclature : - Capuchon de protection contre les poussières et projections. - Monture équipée d'un capot de protection fixe nid d'abeille et d'une fenêtre optique. - Joint torique ...
Hublot de visualisation - max müller - amovibles a ouverture rapide sans ou avec illumination
L'application se trouve particulièrement là où un procédé chimique nécessite une addition rapide manuelle d'une poudre ou d'un liquide ou l'on doit prendre régulièrement ou sporadiquement ...
Hublot de visualisation h.Vir - température d’utilisation -40°C à +70°C - fenêtre optique haute qualité
Nomenclature : - 1) Capot de protection vissé, équipé d'un joint d'étanchéité et d'un magnet. - 2) Monture - 3) Fenêtre optique - 4) Joint d'étanchéité externe - 5) Joint plat ...
Hublot de visualisation oblong - max müller - pressions nominales: 2,5 / 6 / 10 / 25 bar
MONTAGE: - L'embase à souder est soudée dans ou sur la paroi de l'appareil à équiper. - TAILLES STANDARD: - Hublots oblongs : Dimensions dépendantes de la pression nominale. Vues libres de ...
Hublots vissés SSA - Max Müller - températures maximales de 150 à 280°C - observation et illumination pour industries pharmaceutiques, cosmétiques et agro-alimentaires
Les hublots vissés de la gamme SSA permettent l'observation et, avec projecteur monté, l'illumination de l'intérieur d'appareils du génie chimique. Ils sont principalement utilisés dans les ...
Hublot de visualisation rond - Max Müller - DIN 28121 - Pression nominale PN 10/25 - Température max. 280°C
Hublots ronds selon DIN 28121 ou similaires - Les hublots selon DIN 28121 ou similaires permettent: - L'observation - Avec projecteur monté, l'illumination de l'intérieur de cuves agitées, ...
Hublot de visualisation rectangulaire - Max Müller - températures maximales admissibles de 100 à 243 °C - pressions jusqu’à 16 bar
HUBLOTS RECTANGULAIRES RSG (R, RR) - Montage : - L'embase à souder est soudée dans ou sur la paroi de l'appareil à équiper. - Tailles standard : - Hublots rectangulaires : Dimensions de 170 ...
Hublot de visualisation rond - max müller - températures maximales admissibles: de 150 à 280°c
HUBLOTS RONDS ALLEGES - POUR PRESSIONS NOMINALES PN 0 - (SANS PRESSION) - Les hublots ronds permettent l'observation et avec projecteur monté l'illumination de l'intérieur de cuves agitées, ...
Hublot de visualisation rond - max müller - pression nominale: pn 2,5 / 6 / 10 / 16
HUBLOTS RONDS SELON DIN 28120 OU SIMILAIRES - POUR PRESSIONS NOMINALES DE PN 2,5 A PN 16 - Caractéristiques principales : - Les hublots ronds selon DIN 28120 ou similaires permettent : - ...
Hublot de visualisation rd 300 - biogaskontor köberle gmbh - avec essuie-glace
Componants du hublot RD 300 - Joint d'étanchéité intégré caoutchouc/acier inox 316 pouvant être directement intégré dans le carottage ou la doublure du tuyau d'un diamètre de 300 mm tout ...
Hublot de visualisation rd 400 - biogaskontor köberle gmbh - verre spécial d'un diamètre de 350 mm, 15 mm
Componants du hublot RD 400 - Joint d'étanchéité intégré caoutchouc/acier inox 316 pouvant être directement intégré dans le carottage ou la douille - mandrin d'un diamètre de 400 mm tout ...
Combien coûte un hublot de visualisation ?
- Le diamètre nominal (DN) : un DN 100 ou DN 150 mobilise davantage de matière et d'usinage qu'un DN 50.
- Le type de montage : un ensemble à bride DIN 28121 pré-assemblé revient plus cher qu'une embase à souder simple.
- Le type de verre : le borosilicate DIN 7080 (admis jusqu'à 280 °C) coûte plus que le verre silicate DIN 8902 (limité à 150 °C).
- Les joints : les versions PTFE, Viton ou conformes FDA/USP Class VI majorent le prix des modèles à joints silicone ou EPDM standard.
- Les options : essuie-glace motorisé, projecteur, dispositif de lavage intérieur ou système caméra augmentent sensiblement le budget.
- La documentation : un certificat matière EN 10204 3.1 ou un rapport d'épreuve hydraulique sur verre génère un surcoût à prévoir dès la commande.
Comment choisir un hublot de visualisation ?
- Nature de l'équipement : cuve, réacteur, silo, tuyauterie ou machine d'usinage
- Pression de service (PN) et pression maximale admissible attendue
- Température maximale du fluide en exploitation et en nettoyage ou stérilisation
- Fluide en contact : liquide, gaz, vapeur, produit agressif ou alimentaire
- Exigences hygiéniques : état de surface Ra requis, certification FDA/USP, compatibilité NEP/SEP
- Diamètre de vision souhaité et contraintes d'encombrement
- Présence de projections (copeaux, liquides de coupe) ou risque d'encrassement du verre
- Mode de montage imposé par l'équipement existant
Pression (PN) et résistance au vide
- Hublots vissés ou aseptiques (Tri-Clamp) : pression maximale de service couramment limitée à 6 barg sur ces gammes.
- Hublots ronds à brides DIN 28121 : pressions nominales PN 10 ou PN 25 selon les séries ; certains ensembles à bride atteignent jusqu'à 25 bar de pression de service.
- Hublots oblongs ou rectangulaires : pressions nominales de 2,5 à 16 bar selon la norme et le DN.
Matériaux du corps : inox 304/316L et alliages
- Les hublots en acier inoxydable 316L (1.4404) : référence pour les applications process et hygiéniques ; résistance à la corrosion élevée. Les hublots en acier inoxydable 304/304L (1.4301/1.4307) conviennent aux environnements moins agressifs.
- Les hublots de visualisation en laiton : présents sur certaines gammes standard pour des pressions et températures modérées ; à éviter sur les fluides agressifs ou les applications alimentaires.
- Alliages spéciaux (Hastelloy, etc.) : possibles sur demande pour les milieux très corrosifs.
- Les hublots de visualisation filetés (BSP ou NPT) : montage sur taraudage existant.
- Montage à souder, à bride (ex. DIN 28121) ou Tri-Clamp : selon l’équipement et les contraintes de maintenance/hygiène.
Joints et compatibilité (PTFE, EPDM, Viton/FKM)
- PTFE : très bonne inertie chimique ; à vérifier selon les contraintes de serrage et de température.
- EPDM : courant en agro/NEP ; attention aux incompatibilités avec certains hydrocarbures.
- Viton/FKM : utile sur de nombreux fluides et températures, mais à valider selon exigences hygiène.
- En agro/pharma, demander les versions FDA/USP Class VI si requis par le site.
Quels sont les avantages d’un hublot de visualisation ?
- Réduction des arrêts de production : surveillance en continu du process sans ouverture ; détection plus rapide des anomalies (mousse, dépôt, coloration).
- Sécurité en processus d'usinage : observation sans exposition directe aux projections ; un modèle à disque tournant haute vitesse limite l’adhérence des copeaux/liquides pour conserver la visibilité.
- Contrôle process sur machines industrielles : en agro/pharma, un hublot adapté (corps inox, état de surface, verre) permet de concilier visibilité et exigences de nettoyage en place (NEP/SEP).
- Options anti-encrassement : essuie-glace manuel/motorisé ou lavage intérieur selon le risque d’encrassement.
- Éclairage : projecteur/accessoire sur hublot dédié pour améliorer la visibilité dans les cuves sombres.
