Capteurs de position angulaire IncOder™
Des capteurs inductifs angulaires sans contact pour des mesures de position très précises et fiables dans des environnements difficiles.

Une technologie sans contact pour une grande fiabilité dans des environnements extrêmes
Une efficacité prouvée dans des applications médicales, industrielles, aérospatiales et de défense
Plus de 500 millions d'options de configuration produit disponibles
Faites défiler jusqu'à l'introduction IncOder
Capteurs de position rotative
Ultra IncOder™ Séries - IncOder pré-calibré pour une précision accrue
SpécificationsMini Ultra IncOder - 58mm
Mini Ultra IncOder™
Haute précision | Taille: 37 & 58mm
Taille 37mm & 58mm
Résolution 16 - 20 bits
Sorties des données ASI, SSI, BiSS-C & A/B/Z impulsions (58mm uniquement)
Branchement Axial, radial et câble axial intégral
Tension 5, 12 & 24V.
Télécharger la fiche technique
SpécificationsMidi Ultra IncOder™
Midi Ultra IncOder™
Haute précision | Taille: 75mm - 300mm
Taille 75mm - 300mm
Résolution 18 - 22 bits
Sorties des données ASI, SSI, SPI, BiSS-C & A/B/Z impulsions
Branchement Axial, radial et câble axial intégral
Tension 5, 12 & 24V.
Télécharger la fiche technique
IncOder® Séries - Codeurs angulaires inductifs robustes et précis
Spécificationsmini IncOder
Mini IncOder™
Taille: 37mm & 58mm
Taille 37mm & 58mm
Résolution 9 - 17 bits
Sorties des données ASI, SSI, BiSS-C & A/B/Z impulsions (58mm uniquement)
Branchement Axial, radial et câble axial intégral
Tension 5, 12 & 24V.
Télécharger la fiche technique
SpécificationsMidi incOder angle encoder
Midi IncOder™
Taille: 75 - 300mm
Taille 75mm - 300mm
Résolution 10 - 22 bits
Sorties des données ASI, SSI, SPI, BiSS-C, 0 -10V & A/B/Z impulsions
Branchement Axial, radial et câble axial intégral
Tension 5, 12 & 24V.
Télécharger la fiche technique
SpécificationsMaxi IncOder angle encoder
Maxi IncOder™
Taille: 325 - 595mm
Taille 325 - 595mm
Résolution 10 - 22 bits
Sorties des données ASI, SSI & BiSS-C
Branchement Axial, radial et câble axial intégral
Tension 5, 12 & 24V.
Télécharger la fiche technique
SpécificationsShaft 58mm - IncOder
Shaft IncOder™
Taille: 58mm
Taille 58mm
Résolution 10 - 22 bits
Sorties des données ASI, SSI, SPI & BiSS-C
Branchement Axial, radial et câble axial intégral
Tension 5, 12 & 24V.
Télécharger la fiche technique
IncOder® CORE - Capteur inductif angulaire ultra-léger
SpécificationsIncOder CORE
IncOder® CORE
Ultra-léger | Taille: 44mm
DE rotor 35,6 mm
DE stator 44 mm
Résolution 9 - 17 bits
Protocoles com. SSI, BiSS-C, SPI, Async Seria
Masse 2,8 g (Cible)
11,8 g (Stator)
Tension d'alimentation 5 - 12 Vcc
Télécharger la fiche technique
Vue d'ensemble
Options produit
Fichiers CAO
FAQs
Acheter
Des mesures de position fiables dans des environnements extrêmes
Les capteurs IncOder Zettlex sont des dispositifs sans contact pour une mesure angulaire précise. Ils fonctionnement comme un transformateur, utilisant une technique inductive. Les capteurs IncOder peuvent être considérés comme des codeurs inductifs.

Ils sont idéalement adaptés aux environnements difficiles, où les potentiomètres et les dispositifs optiques ou capacitifs peuvent ne pas être fiables.

capteurs inductifs IncOder
Une technologie sans contact de grande fiabilité

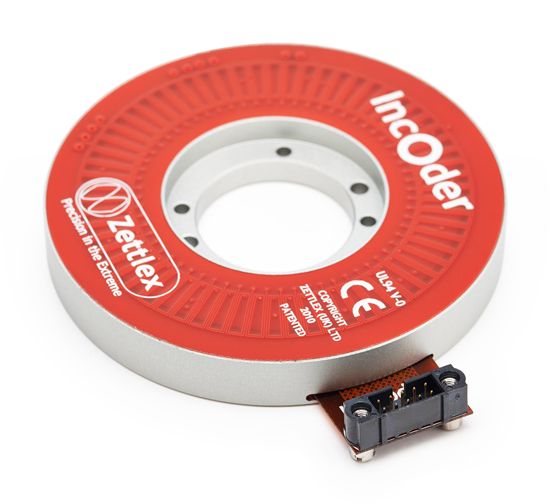

Les capteurs IncOder se composent de deux pièces principales - un stator et un rotor - les deux ressemblant à un anneau plat. Le grand diamètre d'alésage facilite l'introduction d'axes traversants, de bagues collectrices, de fibres optiques, de tubes ou de câbles.

Le stator est alimenté en courant continu et le rotor est passif. Le stator contient l'électronique permettant de recevoir l'alimentation et de générer un signal de sortie. Le signal de sortie du stator montre la position absolue effective du rotor relative au stator sans avoir recours à un déplacement.

Une technologie simple à installée qui, une fois posée se fait oublier
Aucun couplage spécial ou conforme n'est requis et l'assemblage rotor-stator peut se visser tout simplement sur le produit hôte. Un montage mécanique précis n'est pas requis et les roulements sont inexistants.

Alors que des capteurs optiques ou capacitifs peuvent ne pas être fiables dans des conditions difficiles, notamment en présence de condensation ou de poussière, en général les capteurs IncOder ne sont pas affectés par des corps étrangers et des versions conformes à la norme IP67 sont disponibles. Contrairement aux dispositifs capacitifs, la mise à la terre du rotor ou stator n'est pas nécessaire. Tous nos produits de série sont en boîtiers résistants en aluminium anodisé dur et de fabrication monolithique.

Il n'y a aucune pièce d'usure, fragile ou avec contact, éliminant tout besoin de remplacement, réparation ou entretien périodique. En d'autres termes, les capteurs IncOder sont des dispositifs qui s'installent facilement et se laissent oublier.
Spécifications produit / Options
Formats mécaniques
12 formats mécaniques comprenant des stators à vis ou bride servo avec fixation vis, rotors simples et à vis de blocage, arbre pince et rotors et stators duplex.

Options de taille de capteur IncOder (mentionné en diamètre extérieur)
37, 58, 75, 90, 100, 125, 150, 175, 200, 225, 250, 300, 325, 379, 429 & 595mm

Options de résolution
9 - 22bits & utilisateur impulsions sélectionnables par tour pour une impulsion / B émet jusqu'à 131,072 impulsions par tour

Options de branchement
Connecteur axial, flexi radial (avec ou sans connecteur) et câble axial intégral

Options de tension
5, 12 ou 24VDC

Sorties des données
SSI, ASI, SPI, BiSS-C
Numérique + 1V sin/cos
0-10V analogique
Sorties d'impulsions A/B/Z

Options de gamme étendue
(Généralement pas requis pour la plupart des types d'application)
Ultra résistant aux chocs et vibrations
Soudure au plomb
Gravure
Test de vieillissement avant les essais d'acceptation
Finition surface Surtec650 (non anodisé)
