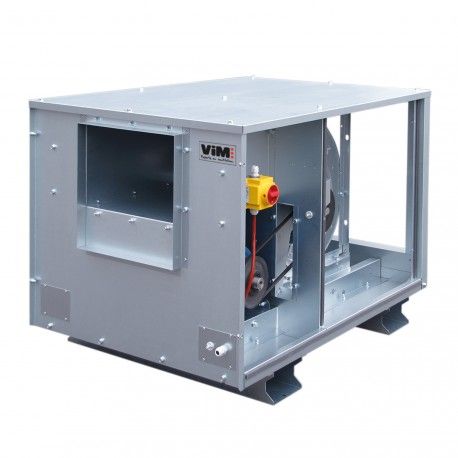

Kctr f400 - caisson de ventilation - vim - 20 000 m3/h

KCTR F400
Moto-ventilateurs
Etanche - Réaction - F400 120 < 20 000 m3/h
Conforme ErP - UVNR

• Construction étanche, trappe de visite, purge

• Ventilateur à réaction

• Transmission avec poulie variable

• Interrupteur de proximité cadenassable

• Température de flux d'air jusqu'à 80°C en continu

Application
Installation à l'intérieur des bâtiments ou à l'extérieur.
Extraction de l'air vicié émis dans les installations de ventilation des cuisines professionnelles.
Désenfumage agréé F400 120.
6 tailles.
Débit de 1 000 à 20 000 m3/h
Pression de 200 à 1 200 Pa.
2 constructions : simple peau / double peau 25 mm.
Rejet horizontal ou vertical.
Description

• Caisson monobloc en acier galvanisé, entièrement démontable, panneaux latéraux démontables des 2 côtés pour une maintenance aisée. Deux omégas transversaux assurent la rigidité du socle et permettent le passage d'élingues pour la manutention.
• Caisson étanche évitant l'écoulement des condensats.
• Bouchon purge fileté sur le caisson pour évacuation des condensats.
• Perçage d'évacuation au fond du ventilateur.
• Raccordement par brides lisses rectangulaires aspiration et refoulement.
• Ventilateur double ouïes à réaction en acier galvanisé (roue peinte) avec trappe de visite pour la maintenance, monté sur un châssis longitudinal plié, de forte épaisseur.
• Transmission par courroie trapézoïdale et poulies à gorge (poulies moteur variable) avec carter en acier galvanisé côté ventilateur.
• Construction simple ou double peau.

Motorisation

• Motorisation dans un caisson hors du flux d'air monté sur un plateau glissière pour réglage de la transmission.
• Moteur à pattes B3, IP 55 classe F :
  • 1 vitesse triphasé 230/400V 50Hz, 2 ou 4 pôles.
  • 2 vitesses triphasé 400V 50Hz, 2/4 pôles Dahlander et 4/6 pôles bobinages indépendants.
• Interrupteur de proximité cadenassable avec renvoi de position O/F monté, câblé.
