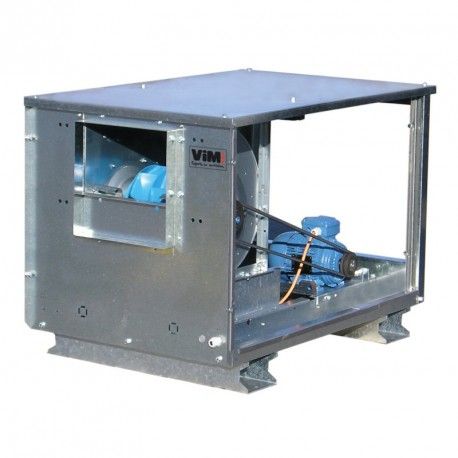

Ksha/kshr - caisson de ventilation - vim - 50 000 m3/h

loading

Description

KSHA - KSHR
Caissons d'extraction ou d'insufflation
Transmission - Action ou Réaction < 50 000 m3/h
KSHR - Conforme ErP 2018 UVNR
KSHA - Non conforme ErP
Pour désenfumage seul ou ventilation de process
  • Ventilateur à action ou réaction
  • Large gamme de débit et pression
  • Fabrication robuste
  • Solution complète avec accessoires électriques montés
  • 11 tailles : 200 / 250 / 280 / 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 mm.
    2 types de refoulement : horizontal et vertical.
    KSHA
    • Roue à action.
    • Débit de 1 000 à 50 000 m 3 /h.
    • Pression de 120 à 1 500 Pa.
    KSHR
    • Roue à réaction.
    • Débit de 500 à 40 000 m 3 /h.
    • Pression de 240 à 2 000 Pa.
    Construction
    • Caisson monobloc en tôle d'acier galvanisé, entièrement démontable.
    • Panneaux latéraux démontables des 2 côtés pour un accès aisé.
    • KSHA turbine double ouïes à action en acier galvanisé équilibrée dynamiquement, encombrement réduit, grand pouvoir débitant.
    • KSHR turbine double ouïes à réaction en acier galvanisé peint équilibrée dynamiquement, moyenne pression, stabilité du débit, insensible à l'encrassement.
    • Moto-turbine montée sur un châssis longitudinal plié de forte épaisseur.
    • Raccordement par brides lisses rectangulaires aspiration et refoulement.
    • Aspiration et refoulement en ligne (version horizontale) ou refoulement sur le dessus (version verticale).
    • Deux omégas transversaux assurent la rigidité de l'ensemble et permettent le passage d'élingues pour le levage.
    Transmission
    • Ensemble transmission-moteur monté à l'intérieur du caisson.
    • Entraînement par courroies trapézoïdale et poulies de 1 à 5 gorges (suivant la puissance du moteur).
    • Accès moteur standard à gauche (sens de l'air), à droite sur demande.
    Filtration (option)
    • Equivalence selon la nouvelle norme ISO 16890 pour les tests et la classification des filtres :
      • G4 : ISO grossier &geq; 60%.
      • M5 : ISO ePM10 &geq; 75%.
      • F7 : ISO ePM1 &geq; 55%.
    Motorisation
    • Moteur monté sur plateau glissière pour réglage tension courroie.
    • Moteurs AC à pattes B3, IP55 classe F. Protection thermique intégrée PTO à raccorder :
      • 1 vitesse monophasé 230V, 50Hz, 2 ou 4 pôles.
      • 1 vitesse triphasé 230/400V, 50Hz P &leq; 7.5 kW, 2, 4, 6 ou 8 pôles IE1, IE2, IE3.
      • 1 vitesse triphasé 400/690V, 50Hz P > 7.5 kW, 2, 4, 6 ou 8 pôles IE1, IE2, IE3.
      • 2 vitesses triphasé 400V, 50Hz, 2/4, 4/8 et 6/12 pôles. Dalhander, 4/6 et 6/8 bobinages indépendants.
    • Moteurs AC 1 vitesse triphasés. Compatible variateur de fréquence, plage 15 à 50Hz.
    • Alimentation 60Hz monophasée ou triphasée : nous consulter.
Télécharger la fiche technique
