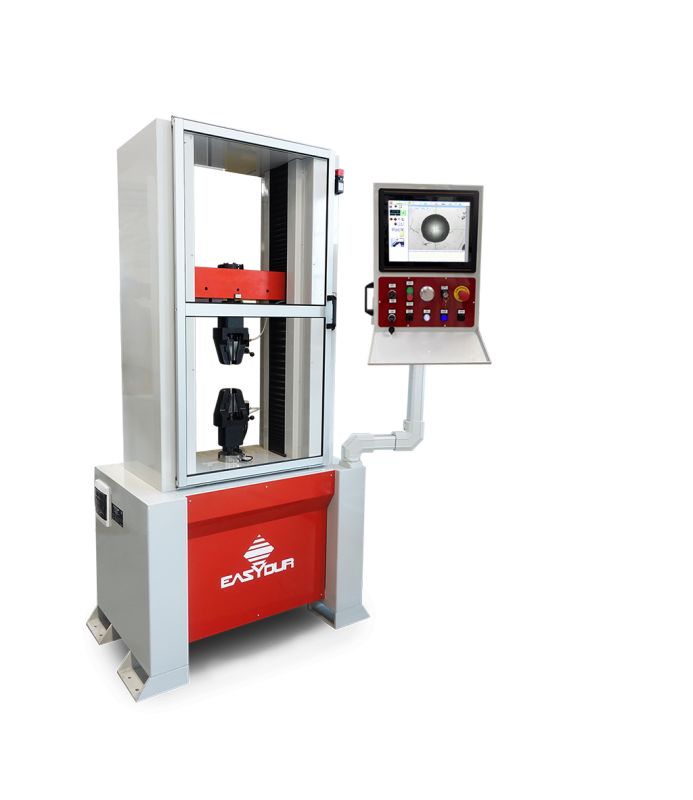

Machine d'essais de traction, d’allongement et de flexion - modèle 3mz (de 10 kn à 50 kn de charge)

MODÈLE 3MZ (DE 10 KN À 50 KN DE CHARGE) - ESSAIS DE TRACTION, D'ALLONGEMENT ET DE FLEXION
3MZ Tensile est le dernier échelon de la gamme de dynamomètres à basse charge ; il peut être équipé de pinces pneumatiques ou mécaniques et offre également la possibilité de lui associer un équipement pour les essais de flexion.
Le modèle 3MZ Tensile est une machine de conception très flexible dans la mesure où, sur la base des exigences de chaque client, il est possible de disposer de 1, 2 ou 3 cellules de charge, dans tous les cas montées avec 3 jeux de pinces pour effectuer les essais de traction à rupture.
Principe: électromécanique
Fonctionnement: Automatique, Semi-automatique, Manuel.
La machine 3MZ Tensile est réellement universelle : elle est prévue pour fonctionner dans le respect des plus importants standards internationaux applicables à la méthode de test en fonction de l'application prévue.
Normes de référence et applications: ASTM E4, ISO 7500-1 EN 10002-2, JIS B7721, GB/T 16825.1 DIN 51221, BS 1610 et/ou équivalentes.
Le logiciel EASYQS est le même que celui utilisé pour la gamme AURA (essais à haute charge) et pour la gamme DYNO (essais à très faible charge):
Notre système repose sur plusieurs cartes (pour contrôle des axes + lecteurs de cellules) connectées sur Canbus pour réaliser des déplacements de force ou position à une vitesse de feedback de 1000 Hz. La lecture de la cellule intervient par conséquent 1000 fois par seconde et sa résolution minimale est de 32 700 divisions qui peuvent augmenter en ralentissant la lecture de la cellule).
Fonctionnement à contrôle numérique avec ordinateur doté de HDD et d'écran tactile.
La structure est auto-portante, avec deux colonnes à vis à roulement à billes, et l'électronique permet des cycles de stress à profil sinusoïdal de façon à protéger la machine et d'atteindre de hautes performances, et ce bien que l'actionnement soit assuré par des vis à roulement à billes. Motorisation en CC, encodeur (ou ligne optique).
Le programme est entièrement développé par Easydur sous Windows 10 avec une gestion interne des archives, des statistiques et des certificats au format Excel, en garantissant de la sorte une modularité totale et la possibilité pour le client de procéder à des personnalisations.
Les portées des cellules de charge en option peuvent être librement associées les unes aux autres (entre 100 N et 50 kN). Les cellules sont sélectionnées par le logiciel et sont protégées contre les surcharges y compris lorsqu'elles ne sont pas utilisées ; le déblocage de l'axe est automatique en cas de dépassement des limites de l'échelle ou de choc imprévu.
Compensation du fléchissement de la cellule intégré. Vitesse d'essai programmable.
Simplicité d'utilisation : L'essai peut être effectué simplement en utilisant les touches présentes sur le panneau frontal, sans devoir accéder aux programmes précédemment créés.
La machine 3MZ Tensile a été créée pour permettre à nos clients de travailler pleinement dans une optique INDUSTRIA 4.0, grâce à la possibilité d'interfacer la machine avec le logiciel de gestion du client.

Accessoires (fournis séparément)

• Pinces à serrage automatique ou pneumatiques pour essais sur pièces plates ou rondes
• Pinces de différentes formes en fonction à fonction de la pièce objet de l'essai
• Extensomètres optiques, automatiques et manuels pour essais d'allongement.
• Fours et chambres climatiques pour essais à température.

Résultats obtenus à l'issue des essais de traction:

• Charge unitaire
• Déformations (allongements)
• Modules
• Caractéristiques de limite d'élasticité
• Caractéristiques de rupture

Conditions d'arrêt essai de traction:

• Allongement maximal
• Chute de charge voulue
• Force maximale

Caractéristiques:

• Remise à zéro automatique en absolu
• Remise à zéro relative par rapport à l'ouverture
• Diagramme d'essai
• Archives au format ASCII facile à lire et à exporter
• Diagramme élasticité et rigidité
• Interface d'acquisition de données externes de types calibres, comparateurs, etc.
• Carte de réseau intégrée, USB
• Volant électronique de déplacement manuel à précision de 0,003 mm
• Moyenne, sigma, courbes de Gauss, CP, CPK
